Q4016LH3TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 20mA 16A 1.6V 167A,200A 400V 5μA 1.3V TO-220AB-L 通孔安装
供应商型号: 3953891
供应商: 海外现货
标准整包数: 1

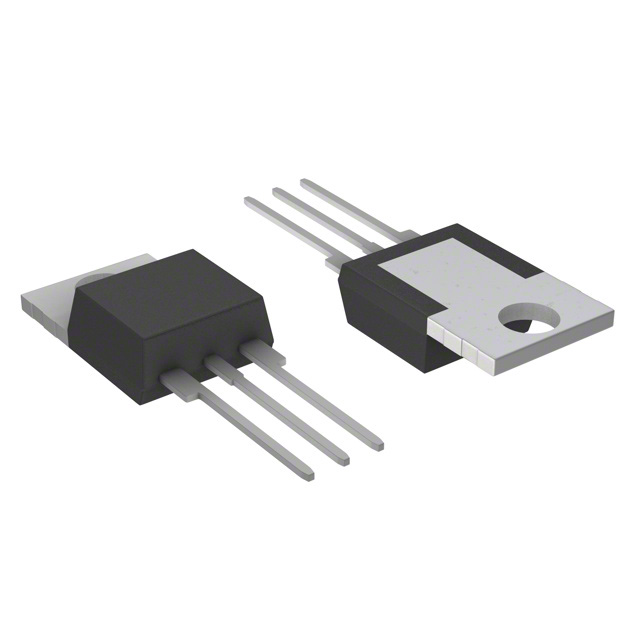

LITTELFUSE 晶闸管/可控硅 Q4016LH3TP

Q4016LH3TP概述

    # Teccor® 品牌 15A 标准与 16A 高速断开(高换向)晶闸管技术手册

    产品简介


    Teccor® 品牌的 15A 标准与 16A 高速断开(Alternistor)晶闸管系列是专为交流开关和相位控制应用设计的双向固态开关器件。该系列产品广泛应用于电机速度调节、温度调制、照明控制以及静态开关继电器等领域。标准型晶闸管通常工作于第一象限和第三象限,触发自交流线路;而高速断开型晶闸管仅适用于第一象限、第二象限和第三象限,并在需要高 dv/dt 能力的电路中表现出色。

    技术参数


    以下是该系列晶闸管的关键技术参数:
    | 参数名称 | 标准值 | 单位 |
    |
    | 最大 RMS 电流 (IT) | 15A 和 16A | A |
    | 最高电压 (VDRM/VRRM) | 400 至 1000 | V |
    | 触发电流 (IGT) | 10 至 80 | mA |
    | 触发电压 (VGT) | 1.0 至 2.0 | V |
    | 保持电流 (IH) | 70 | mA |
    | dv/dt 极限 | 200 至 925 | V/μs |
    这些参数确保了晶闸管在各种环境条件下的可靠运行,并能够承受高电涌和高瞬变电流的能力。

    产品特点和优势


    特点
    - 符合 RoHS 标准。
    - 使用玻璃钝化结技术以提高耐用性。
    - 工作电压高达 1000V。
    - 峰值电流能力达 200A。
    - L 封装获得 UL 认证(2500Vrms)。
    - 固态开关消除机械触点的磨损问题。
    - 减少 RF 干扰生成。
    - 每半周期只需极小的门极触发脉冲。
    优势
    - 稳定性强,适用于恶劣的工作环境。
    - 长寿命,无机械部件疲劳。
    - 提高系统的效率并减少维护成本。

    应用案例和使用建议


    典型的应用包括但不限于加热、照明控制和电机速度调整。对于高感性负载电路,例如电源工具、园林护理设备以及家用电器,推荐使用 Alternistor Triacs。为了实现最佳性能,在设计时应考虑以下几点:
    1. 限制连续工作电流至额定值的 75%。
    2. 确保良好的热管理策略。
    3. 选择适当电压等级以应对最坏情况下的电压尖峰。

    兼容性和支持


    该产品与大多数标准 PCB 组件具有良好的兼容性。制造商提供了全面的技术文档和支持服务,包括样品获取和技术咨询,帮助客户快速部署解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关失效 | 检查接线是否正确连接 |
    | 过早关断 | 增加门极驱动强度 |
    | 温度过高 | 改善散热设计或增加冷却措施 |

    总结和推荐


    综上所述,Teccor® 品牌的 15A 标准与 16A 高速断开晶闸管凭借其卓越的技术指标和多样化的设计选项,在众多工业领域展现了强大的竞争力。如果您正在寻找一款稳定可靠的交流开关解决方案,这款产品无疑是理想之选。因此,我们强烈推荐此款产品用于您的下一个项目当中。

Q4016LH3TP参数

参数
开启状态电压 1.6V
RMS通态电流 16A
断态最大重复峰值漏电流 5μA
最大栅极触发电压 1.3V
最大栅极触发电流 20mA
断态电压 400V
平均通态电流 -
最大栅极峰值反向电压 -
通态非重复峰值电流 167A,200A
SCR类型 -
通用封装 TO-220AB-L
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q4016LH3TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q4016LH3TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q4016LH3TP Q4016LH3TP数据手册

Q4016LH3TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
