K2200EH70AP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 1A 1.5V 16.7A,20A 180V 5μA TO-92-2 通孔安装
供应商型号: ZT-K2200EH70AP
供应商: 海外现货
标准整包数: 1

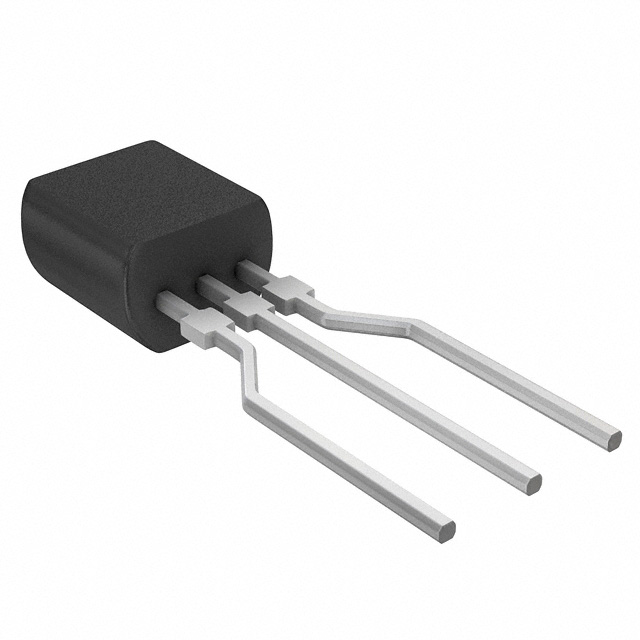

LITTELFUSE 晶闸管/可控硅 K2200EH70AP

K2200EH70AP概述

    Teccor®品牌高能双向SIDAC Kxxx0yH系列技术手册

    产品简介


    Teccor®品牌的Kxxx0yH系列是高能双向硅双端开关二极管(SIDAC),特别适用于需要较高脉冲电流的气体点火应用,尤其在低重复率的情况下。Kxxx0yH系列提供DO-15、TO-92通孔封装和DO-214表面贴装封装形式。SIDAC在峰值电压为190至280伏特时即可导通,是一个双向触发的硅双端开关,可以在负电阻区域切换到低导通电压状态。一旦导通,将持续至电流降至器件最小保持电流以下或被中断。

    技术参数


    - 触发/击穿电压:190V - 280V(不同型号有所差异)
    - 重复峰值断态电压:180V - 200V
    - 额定连续导通电流(RMS):50/60Hz下小于1A
    - 最大导通电压:1.5V(IT=1A)
    - 动态保持电流:50/60Hz正弦波下150mA
    - 击穿电流:50/60Hz正弦波下50μA
    - 峰值重复脉冲电流:60Hz下120A,5Hz下280A
    - 临界电流上升率:150A/μs
    - 临界电压上升率:1500V/μs
    - 存储温度范围:-40°C至150°C
    - 结温范围:-40°C至125°C
    - 热阻:不同的封装类型热阻有所不同,例如DO-15封装的结到引脚热阻为18°C/W

    产品特点和优势


    - 高能双向开关:特别适用于需要更高脉冲电流的气体点火应用。
    - 多种封装选项:提供了DO-15、TO-92和DO-214三种封装方式,满足各种应用场景的需求。
    - 宽泛的触发电压范围:从190V到280V不等,适应广泛的电压需求。
    - 优越的耐高温能力:存储温度和结温范围广,使其适用于恶劣的工作环境。
    - 可靠的设计:通过了多项可靠性测试,如高温电压阻断测试、高低温存储测试等。

    应用案例和使用建议


    Kxxx0yH系列非常适合用于高压电源、天然气点火和氙气闪光灯点火等应用。对于高压电源,可以利用SIDAC来控制电路中的电流和电压;在天然气点火系统中,可以实现可靠的燃气点火,确保点火过程的安全和高效。
    在使用过程中,应注意正确选择符合应用参数的器件,避免过度加热和浪涌电流导致的损坏。建议严格按照技术手册中的焊接参数进行焊接操作,确保长期稳定运行。

    兼容性和支持


    Kxxx0yH系列可与其他标准电气元件良好配合,提供广泛的应用可能性。供应商提供了详尽的技术支持和维护服务,以确保用户的顺利使用。此外,还可以通过访问制造商网站获取最新的产品信息和技术资料。

    常见问题与解决方案


    1. 问题:长时间使用后SIDAC性能下降。
    - 解决方案:确保正确安装,避免过载电流,并定期检查器件是否正常工作。
    2. 问题:击穿电压异常。
    - 解决方案:检查焊接工艺是否符合规范,避免焊料过多造成短路。
    3. 问题:频繁的电源波动导致器件损坏。
    - 解决方案:安装稳压装置,使用滤波器减少电源波动的影响。

    总结和推荐


    Kxxx0yH系列的SIDAC以其高能量、高可靠性以及宽泛的电压触发范围,成为电力控制系统、燃气点火及氙气闪光等应用的理想选择。该系列产品设计合理,能够承受严苛的工作环境,且提供了详尽的焊接指南和技术支持。因此,推荐用户在相关应用场景中使用Kxxx0yH系列SIDAC。

K2200EH70AP参数

参数
断态最大重复峰值漏电流 5μA
开启状态电压 1.5V
RMS通态电流 1A
最大栅极触发电压 -
平均通态电流 -
断态电压 180V
SCR类型 -
通态非重复峰值电流 16.7A,20A
最大栅极峰值反向电压 -
最大栅极触发电流 -
通用封装 TO-92-2
安装方式 通孔安装
零件状态 在售
包装方式 盒装

K2200EH70AP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

K2200EH70AP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE K2200EH70AP K2200EH70AP数据手册

K2200EH70AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
