Q4025L6TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 力特 双向可控硅, 25A额定, TO-220AB封装, 400V峰值, 通孔安装
供应商型号: 1719675
供应商: 海外现货
标准整包数: 2

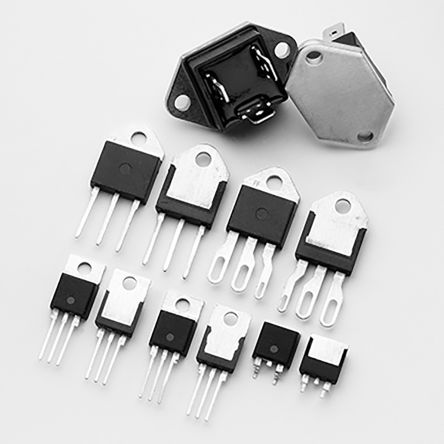

LITTELFUSE 晶闸管/可控硅 Q4025L6TP

Q4025L6TP概述


    产品简介


    产品类型: 25安培标准型与高换相型(Alternistor)双向晶闸管
    主要功能:
    - 双向固体开关,用于交流开关和相位控制应用。
    - 主要应用包括电机速度控制、温度调节控制、照明控制及静态继电器切换等。
    应用领域:
    - 加热系统
    - 照明控制
    - 电机调速
    - 工业电源工具
    - 运动器材
    - 白色家电
    - 商用设备

    技术参数


    | 参数 | 规格 |

    | RMS on-state电流 | 25A |
    | 最大电压(VDRM/VRRM) | 1000V |
    | 门极触发电流(IGT) | 50 mA 或 80 mA |
    | 门极触发电压(VGT) | 1.3V |
    | 门极维持电流(IH) | 最大值:100 mA |
    | 关断门极电压斜率(dv/dt) | 最小值:5 V/μs |
    | 每微秒最大电流上升率(di/dt)| 100 A/μs |
    | 门极峰值电流(IGTM) | 4 A |
    | 平均门极功耗(PG(AV)) | 0.5 W |
    | 存储温度范围(Tstg) | -40°C 至 125°C |
    | 工作结温范围(TJ) | -40°C 至 125°C |

    产品特点和优势


    - RoHS 合规: 符合环保标准。
    - 玻璃钝化结: 提高耐久性和可靠性。
    - 电压能力高达 1000V: 高额定电压确保在高压应用中的安全可靠。
    - 半波冲击能力高达 250A @ 60Hz: 强大的瞬态保护能力。

    应用案例和使用建议


    应用案例: 适用于加热、照明和电机速度控制。例如,在工业电源工具中作为开关控制,用于加热控制系统中的温度调节。另外,在运动设备中,可以用来控制电机速度,从而提高效率。
    使用建议: 设计时要注意选择合适的型号以满足应用参数需求。良好的散热设计可以延长产品寿命。使用过程中需要注意门极控制电流不要超过额定值,以免造成损坏。

    兼容性和支持


    兼容性: 适用于需要高压大电流的场合,例如工控设备、家电等。
    支持: Littelfuse公司提供了详细的安装指导、焊接参数表、温度循环测试方法、高温存储测试方法等,确保产品可靠运行。另外还提供了一系列的设计考虑,如正确安装、焊接和引脚成型等。

    常见问题与解决方案


    1. 过载保护不足导致设备损坏
    - 解决方案: 增加合适的保护电路,确保门极控制电流不超过规定值。
    2. 高温下运行不稳定
    - 解决方案: 优化散热设计,确保结温不超出允许范围。
    3. 门极触发电压变化大
    - 解决方案: 通过调整门极电阻或增加稳压电路来稳定门极触发电压。

    总结和推荐


    这款25安培标准型与高换相型双向晶闸管具备强大的电特性、宽泛的工作温度范围和优异的抗冲击能力,适用于各种严苛的工业和商业环境。特别适合需要高可靠性的电机调速、加热控制等应用。其设计细节和丰富的配套支持使得它成为市场上极具竞争力的产品。因此,强烈推荐选用此产品进行相关领域的设计和应用。
    注意事项
    请务必遵循制造商提供的安装指南和技术规范,确保产品正常、安全地运行。

Q4025L6TP参数

参数
最大栅极触发电压 1.3V
平均通态电流 25A
断态电压 400V
最大栅极峰值反向电压 -
通态非重复峰值电流 208A,250A
断态最大重复峰值漏电流 10μA
SCR类型 -
RMS通态电流 25A
开启状态电压 1.8V
最大栅极触发电流 80mA
长*宽*高 10.67mm*4.78mm*15.75mm
通用封装 TO-220
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q4025L6TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q4025L6TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q4025L6TP Q4025L6TP数据手册

Q4025L6TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
