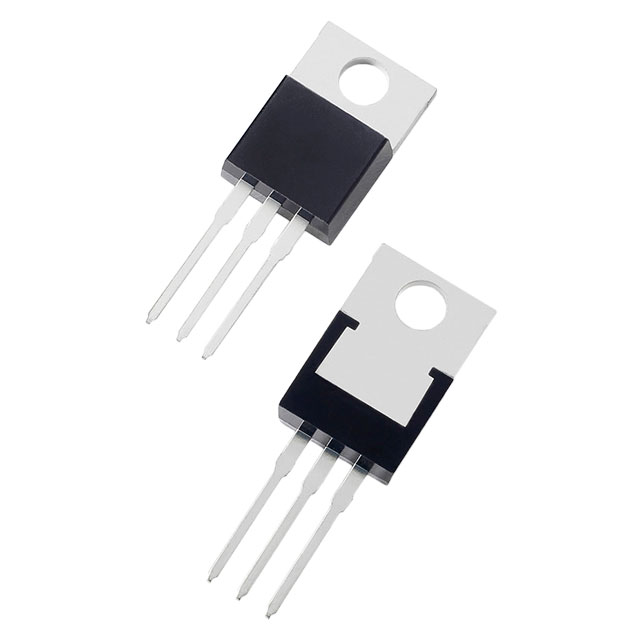

DUR3060CT

产品分类: 整流二极管/整流桥
厂牌: LITTELFUSE
产品描述: 600V 110A 50ns 100μA 15A commoncathode TO-220AB 通孔安装
供应商型号: F7326-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 整流二极管/整流桥 DUR3060CT

DUR3060CT概述

    # Ultrafast Recovery Rectifier DUR3060CT 技术手册解析

    产品简介


    基本介绍
    DUR3060CT 是一款超快恢复二极管(Ultrafast Recovery Rectifier),属于 Littelfuse 的 DUR 系列产品。它提供双路输出,每路额定电流为 15A,最高反向电压为 600V,封装形式为 TO-220AB,且采用共阴极配置。该二极管专为高频开关电源设计,广泛应用于各种功率电子领域。
    主要功能与应用领域
    - 主要功能:快速开关、低反向漏电流、高浪涌电流能力、低正向电压降。
    - 应用领域:
    - 开关模式电源(SMPS)及直流到直流转换器的输出整流器。
    - 转换器和电机控制电路中的自由轮二极管或升压二极管。
    - 高频开关设备如 IGBT 的反并联二极管。
    - 不间断电源(UPS)、感应加热和熔化、超声波清洗和焊接等领域。

    技术参数


    | 参数名称 | 符号 | 条件 | 典型值 | 最大值 | 单位 |
    |
    | 反向电压 | VRWM | - | 600 | V |
    | 平均正向电流(每腿) | IF(AV) | @TC=105℃ | 15(每腿)| 30(总设备)| A |
    | 峰值非重复性浪涌电流(每腿) | IFSM | 8.3ms,半正弦脉冲 | - | 110 | A |
    | 正向电压降(每腿) | VF | @15A,脉冲, TJ=25℃ | 1.71 | 2.03 | V |
    | @15A,脉冲, TJ=125℃ | 1.59 | - | V |
    | 反向电流(每腿) | IR | @VR=额定VR, TJ=25℃ | 0.54 | 100 | µA |
    | @VR=额定VR, TJ=125℃ | 277 | 1500 | µA |
    | 反向恢复时间 | trr | IF=500mA, IR=1A, Irm=250mA | - | 50 | ns |

    产品特点和优势


    特点
    1. 快速开关:适合高频应用,减少开关损耗。
    2. 低反向漏电流:提高效率,延长使用寿命。
    3. 高浪涌电流能力:适应恶劣的工作条件。
    4. 低正向电压降:减少功耗,提升系统效率。
    5. 共阴极配置:简化电路设计,降低成本。
    6. 环保材料:采用无铅锡(Sn)终端材料,符合 RoHS 标准。
    优势
    - 高性能:在高温和高频率条件下表现出色。
    - 高可靠性:适用于苛刻的工业环境。
    - 易于集成:标准化封装,便于安装和替换。

    应用案例和使用建议


    应用案例
    - 在开关电源中作为输出整流器,实现高效能的电能转换。
    - 在电机控制电路中充当自由轮二极管,保护电路免受过电压影响。
    - 在 UPS 系统中作为后备电源切换时的反并联二极管,确保系统稳定运行。
    使用建议
    - 确保电路设计中留有足够的散热空间,以防止因高温导致的性能下降。
    - 使用合适的 PCB 布局,避免寄生电感和电容的影响。
    - 定期检查和维护设备,特别是在高负载情况下,以保证长期稳定运行。

    兼容性和支持


    兼容性
    DUR3060CT 与其他标准 TO-220AB 封装的器件兼容,可直接替换传统型号,无需更改现有电路设计。
    支持
    Littelfuse 提供全面的技术支持和服务,包括产品选型指导、样品供应和技术文档下载。用户可通过官方网站获取最新的产品信息和支持资源。

    常见问题与解决方案


    常见问题
    1. 正向电压降过高。
    2. 反向漏电流过大。
    3. 反向恢复时间过长。
    解决方案
    1. 检查工作温度:确保工作温度不超过最大额定值。
    2. 更换二极管:选择更适合当前应用的型号。
    3. 优化电路设计:减少寄生效应,改善散热。

    总结和推荐


    综合评估
    DUR3060CT 超快恢复二极管以其卓越的性能、可靠性和广泛的适用性成为高频开关电源的理想选择。其快速开关能力和低功耗使其在众多应用场景中表现出色。
    推荐
    强烈推荐在需要高效能和高可靠性的场合使用 DUR3060CT。无论是工业自动化、通信设备还是消费电子产品,这款二极管都能提供出色的解决方案。

DUR3060CT参数

参数
If - 正向电流 15A
Ir - 反向电流 100μA
Vr-反向电压 600V
反向恢复时间 50ns
正向浪涌电流 110A
配置 commoncathode
10.67mm(Max)
4.83mm(Max)
9.15mm(Max)
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

DUR3060CT厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

DUR3060CT数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 整流二极管/整流桥 LITTELFUSE DUR3060CT DUR3060CT数据手册

DUR3060CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.068 ¥ 25.6753
50+ $ 1.696 ¥ 14.1937
100+ $ 1.6057 ¥ 13.4373
库存: 2951
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.67
