QJ4025KH6TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 80mA 25A 1.8V 208A,250A 400V 10μA 1.3V TO-218AC 通孔安装
供应商型号: 3997179
供应商: 海外现货
标准整包数: 1

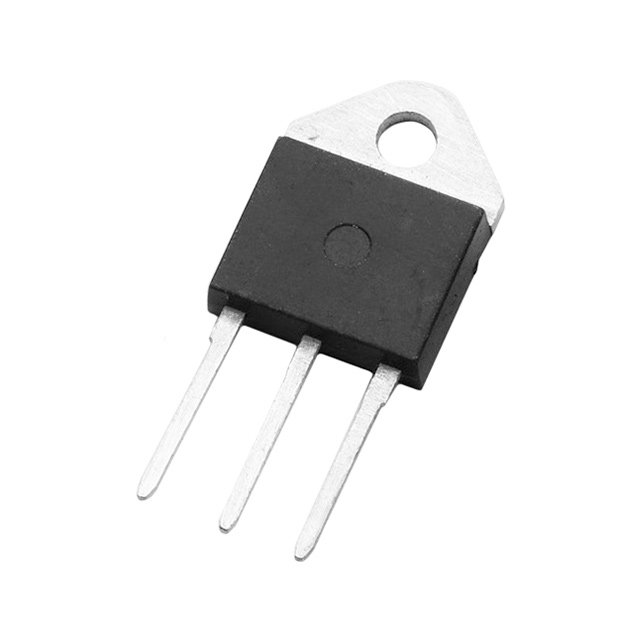

LITTELFUSE 晶闸管/可控硅 QJ4025KH6TP

QJ4025KH6TP概述

    25 Amp High Temperature Alternistor Triacs

    产品简介


    Littelfuse 的 QJxx25xHx 系列是一种额定电流为 25 安培的双向晶闸管(Triac),适用于交流开关和相位控制应用。这些设备特别适用于电动机速度和温度调节控制、照明控制以及静态切换继电器等领域。这些产品专为高温应用而设计,能够在严苛环境下稳定运行,确保高可靠性和耐用性。

    技术参数


    - 最大额定值:
    - 最大瞬时负载电流:250A(60Hz 半周期)
    - 峰值非重复性浪涌电流:208A(50Hz),250A(60Hz)
    - 电流上升率:100A/μs
    - 最高存储和操作温度范围:-40°C 到 150°C
    - 峰值非重复阻断电压:600V(+100V)或 800V(+200V)
    - 电气特性:
    - 最大触发电压:1.8V
    - 最大反向重复峰值电压:400V 或 600V 或 800V
    - 最小保持电流:50mA(取决于电压等级)
    - 最大电流上升率(dv/dt):400V/μs

    产品特点和优势


    - 电压能力高达 600V 或 800V
    - 高电流处理能力:可以承受高达 250A 的非重复性浪涌电流
    - 无卤素且符合 RoHS 标准
    - UL 认证:作为电气隔离半导体设备被认可,符合 UL 1557 标准
    - 出色的耐热性:适用于高温环境

    应用案例和使用建议


    - 工业应用:加热、照明和电机速度控制等应用中表现出色
    - 典型应用场景:如在交流固态开关、工业动力工具、健身器材、白色家电及商业电器中的应用
    - 使用建议:建议限制连续电流不超过组件额定值的 75%,以延长产品寿命。正确的安装和热管理对延长使用寿命至关重要。

    兼容性和支持


    - 兼容性:本系列产品提供了多种封装选项,包括 TO-220AB、TO-218AC 和 TO-263 封装。这使得它们易于集成到各种系统中。
    - 支持:Littelfuse 提供全面的技术支持,包括详细的安装指南、使用手册和技术文档,以帮助用户正确安装和维护这些组件。

    常见问题与解决方案


    - 问题:触发电压变化过大。
    - 解决方法:确保电路板布局合理,减少外部干扰,同时检查接线和接地情况。
    - 问题:无法触发或触发不稳定。
    - 解决方法:检查门极信号强度是否足够,必要时增加外部电容或电阻以改善触发稳定性。

    总结和推荐


    这款 QJxx25xHx 系列双向晶闸管在工业应用中表现出色,具有出色的电气特性和耐高温性能。适用于需要高可靠性、耐高温的应用场合。我们强烈推荐将其用于工业控制系统、电机驱动器和其他需要高效可靠的电力转换装置的应用中。

QJ4025KH6TP参数

参数
通态非重复峰值电流 208A,250A
SCR类型 -
开启状态电压 1.8V
RMS通态电流 25A
最大栅极触发电压 1.3V
最大栅极峰值反向电压 -
断态电压 400V
平均通态电流 -
断态最大重复峰值漏电流 10μA
最大栅极触发电流 80mA
通用封装 TO-218AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ4025KH6TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ4025KH6TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ4025KH6TP QJ4025KH6TP数据手册

QJ4025KH6TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 49.6122
5+ ¥ 49.6122
10+ ¥ 44.4526
50+ ¥ 43.6588
100+ ¥ 43.6588
库存: 240
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49.61
