Q8008VH4TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 35mA 8A 1.6V 80A,85A 800V 10μA 1.3V TO-251-3 通孔安装
供应商型号: ZT-Q8008VH4TP
供应商: 海外现货
标准整包数: 1

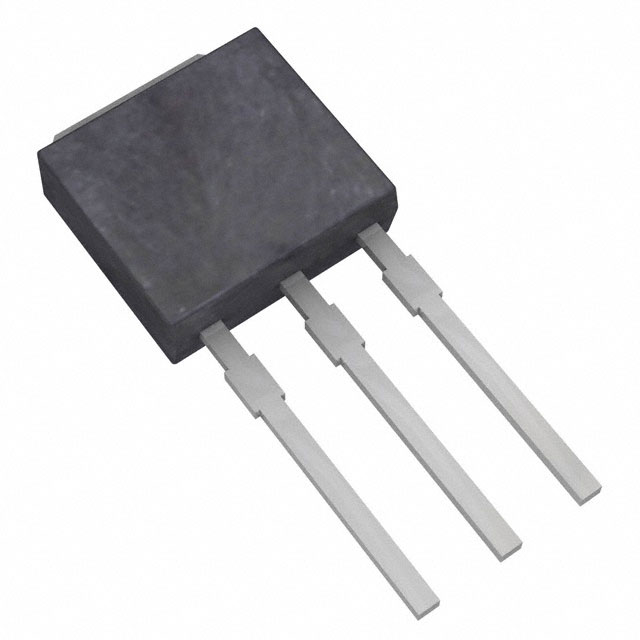

LITTELFUSE 晶闸管/可控硅 Q8008VH4TP

Q8008VH4TP概述

    Teccor® 品牌 8 安培敏感型、标准型及高换相型三端双向可控硅(Triacs)技术手册

    产品简介


    Teccor®品牌推出的8安培敏感型、标准型及高换相型三端双向可控硅(Triacs),包括Lxx08xx、Qxx08xx 和 Qxx08xHx 系列,适用于交流开关和相位控制应用,如电机速度调节、温度调节、照明控制以及固态继电器等。这些可控硅设备分为敏感型、标准型和高换相型三种类型,每种类型针对特定的应用需求而设计。

    技术参数


    - 基本规格
    - 最大正向重复峰值电压 (VDRM/VRRM): 400V 至 1000V
    - 最大门极触发电流 (IGT): 5mA 至 50mA
    - 最大瞬态峰值电流 (ITSM): 65A (50Hz) 或 85A (60Hz)
    - 额定正弦波有效电流 (IT(RMS)): 8A
    - 门极保持电流 (IH): 10mA 至 20mA
    - 工作环境
    - 存储温度范围: -40°C 至 150°C
    - 工作结温范围: -40°C 至 125°C (标准型) 或 -40°C 至 110°C (敏感型)

    产品特点和优势


    - 环保合规: 所有型号均符合RoHS标准。
    - 耐高温能力: 能够承受高达1000V的电压。
    - 浪涌能力: 最大浪涌电流可达100A。
    - 隔离设计: “L-Package”具有UL认证的2500Vrms电绝缘性能。
    - 可靠性: 固态开关消除了电弧或接触弹跳造成的电压瞬变,延长了使用寿命。

    应用案例和使用建议


    这些可控硅广泛应用于工业控制、家用电器和电源工具中,例如:
    - 交流固态开关
    - 灯光调光控制器
    - 功率工具
    - 家用电器和白色家电
    建议在应用时遵循良好的设计实践,确保连续工作电流不超过设备额定值的75%,并且采取适当的散热措施。

    兼容性和支持


    这些可控硅与其他设备兼容,可以轻松安装在不同的电路板上。厂商提供详尽的支持文档和样品,以便用户更好地了解和应用这些设备。

    常见问题与解决方案


    1. 问:如何正确焊接这些可控硅?
    - 答:应采用无铅焊接工艺,预热温度应在150°C至200°C之间,平均升温速率不超过5°C/s。

    2. 问:如果可控硅出现门极触发电流不足的问题怎么办?
    - 答:检查输入信号是否达到最小要求的门极触发电流,必要时可以增加外部电路来提高触发性能。

    总结和推荐


    Teccor®品牌的8安培敏感型、标准型及高换相型三端双向可控硅具有出色的电气特性和可靠性。适用于各种交流开关和相位控制应用,是高性能工业和家用电器的理想选择。基于其出色的表现和广泛应用,我们强烈推荐这些产品。
    通过以上内容,我们可以看出Teccor®品牌的可控硅在技术规格和应用范围方面都有卓越表现,适合各类工业和家庭自动化应用。

Q8008VH4TP参数

参数
最大栅极触发电压 1.3V
开启状态电压 1.6V
最大栅极触发电流 35mA
RMS通态电流 8A
最大栅极峰值反向电压 -
平均通态电流 -
通态非重复峰值电流 80A,85A
断态最大重复峰值漏电流 10μA
断态电压 800V
SCR类型 -
通用封装 TO-251-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q8008VH4TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q8008VH4TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q8008VH4TP Q8008VH4TP数据手册

Q8008VH4TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
