QJ8010NH4TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 35mA 10A 800V 1.3V D2PAK,TO-263 贴片安装
供应商型号: 3816814
供应商: 海外现货
标准整包数: 1

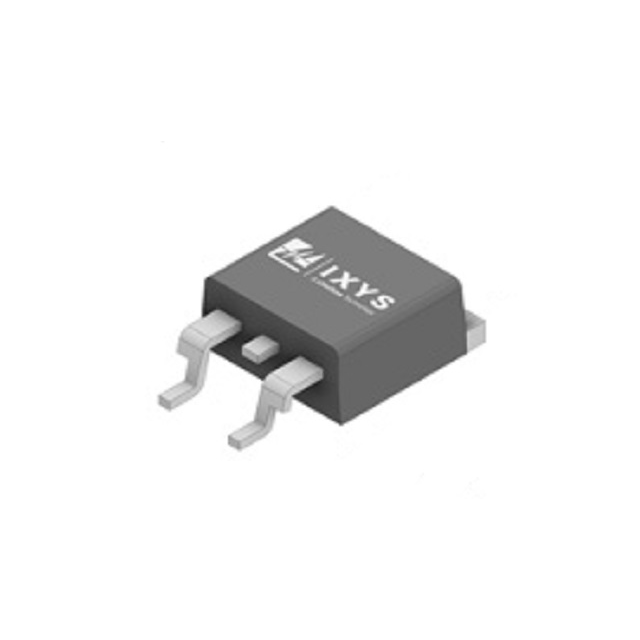

LITTELFUSE 晶闸管/可控硅 QJ8010NH4TP

QJ8010NH4TP概述


    产品简介


    QJxx10xHx 和 QJxx10xx 系列 是由 Littelfuse 公司推出的高性能 10 安培高温可关断晶闸管(Alternistor)和标准(高通信)双向晶闸管(TRIAC)。这些器件提供 TO-220AB、TO-220 隔离和 TO-263 封装形式,具有高达 150°C 的最高结温(junction temperature),并且在 60 Hz 下具有 120 A 的浪涌电流能力(ITSM)。此系列适用于交流电源控制应用,如加热器控制、电机速度控制、照明控制和静态开关继电器。特别是,Alternistor TRIAC 在第一、第二和第三象限运行,并且在需要高换流性能的应用中表现出色。

    技术参数


    - 峰值非重复阻断电压 (VDSM/VRRM):600 V 或 800 V
    - 额定通态电流 (IT(RMS)):10 A (TC = 120°C)
    - 浪涌峰值通态电流 (ITSM):100 A (50 Hz, t = 20 ms),120 A (60 Hz, t = 16.7 ms)
    - 瞬态电压上升率 (di/dt):70 A/μs (f = 60 Hz, TVJ = 150°C)
    - 门极触发电流 (IGT):10 至 50 mA (Q1)
    - 门极触发电压 (VGT):1.3 V (Q1)
    - 存储温度范围 (Tstg):-40 至 150°C
    - 工作结温范围 (TVJ):-40 至 150°C

    产品特点和优势


    QJxx10xHx 和 QJxx10xx 系列 拥有以下独特功能和优势:
    - UL 认证:符合 UL 1557 标准的电气隔离半导体器件。
    - 玻璃钝化结:提高稳定性和可靠性。
    - 高浪涌电流能力:高达 120 A (60 Hz),适合高功率应用。
    - 无接触磨损:由于固态开关的存在,避免了电弧或接触弹跳引起的电压瞬变。
    - RFI 生成受限:根据触发点正弦波的激活位置,限制射频干扰的生成。
    - 小门极激活脉冲:每个半周期仅需很小的门极激活脉冲。
    - 环保材料:RoHS 合规,确保符合环保要求。

    应用案例和使用建议


    QJxx10xHx 和 QJxx10xx 系列 广泛应用于交流开关和相位控制应用中,例如加热、照明和电机速度控制。它们还用于极感性负载的应用中,例如家用电器和电动工具。以下是一些使用建议:
    - 在感性负载中使用时:由于不需要吸收器,Alternistor 更适合此类应用。
    - 散热管理:确保良好的热管理以延长组件寿命,建议使用合适的散热片。
    - 电路设计:确保在电路设计时选择正确的额定值,限制连续电流不超过额定值的 75%。

    兼容性和支持


    QJxx10xHx 和 QJxx10xx 系列 支持多种封装选项,包括 TO-220AB、TO-220 隔离和 TO-263。这些器件与大多数现有的交流控制系统和设备兼容。Littelfuse 公司提供详细的技术支持和维护服务,帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    QJxx10xHx 和 QJxx10xx 系列 在使用过程中可能会遇到一些常见问题,以下是一些解决方案:
    - 问题:门极触发不一致
    解决方案:检查电路设计,确保门极触发电路的电压和电流符合要求。
    - 问题:过载保护失效
    解决方案:确保正确安装散热器并保持适当的结温。
    - 问题:器件损坏
    解决方案:检查焊接过程,确保没有超过允许的焊接温度。

    总结和推荐


    综上所述,QJxx10xHx 和 QJxx10xx 系列 是一种高性能、可靠的 10 安培高温可关断晶闸管和标准双向晶闸管,特别适用于各种高功率交流控制应用。这些器件在设计和制造过程中采用了先进的技术,提供了卓越的电气性能和长期稳定性。因此,我们强烈推荐这些器件在需要高可靠性、高功率和高效能的应用中使用。

QJ8010NH4TP参数

参数
平均通态电流 -
通态非重复峰值电流 -
SCR类型 -
最大栅极峰值反向电压 -
开启状态电压 -
断态电压 800V
最大栅极触发电压 1.3V
最大栅极触发电流 35mA
RMS通态电流 10A
断态最大重复峰值漏电流 -
通用封装 D2PAK,TO-263
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ8010NH4TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ8010NH4TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ8010NH4TP QJ8010NH4TP数据手册

QJ8010NH4TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.197
10+ ¥ 24.3685
100+ ¥ 23.4982
500+ ¥ 23.4982
库存: 970
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.19
直接购买
加入购物车
