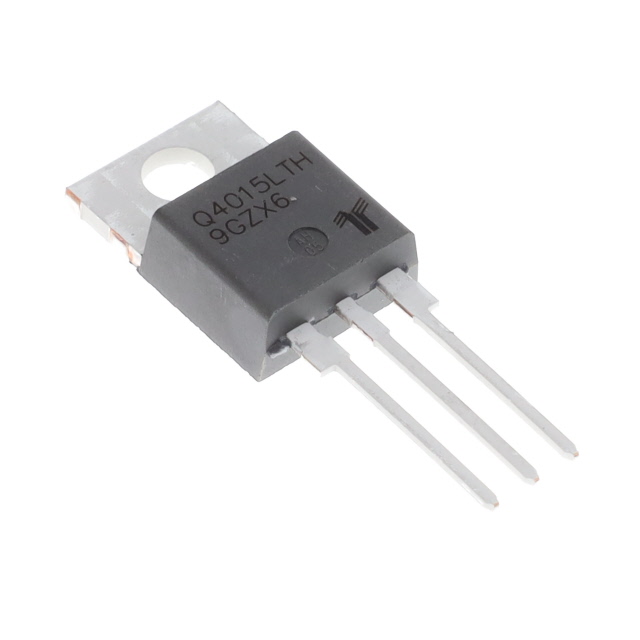

Q4015LTHTP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 4A 1.6V 400V 10μA ITO-220AB 通孔安装
供应商型号: ZT-Q4015LTHTP
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 Q4015LTHTP

Q4015LTHTP概述

    Teccor®品牌Quadrac——4 / 6 / 8 / 10 / 15 安培功率管

    产品简介


    Teccor®品牌的Quadrac是一款专门设计用于交流开关和相位控制应用的内部触发三端双向可控硅(Triac)。Quadrac集成了一个双向晶闸管(DIAC)和一个三端双向可控硅(Triac),从而节约用户成本,无需单独购买这两类元件。该系列包括标准型和Alternistor型两种型号,前者适用于需要高耐压能力和高性能的电路。

    技术参数


    - 额定电流 (IT(RMS)):4到15安培
    - 断态重复峰值电压 (VDRM/VRRM):400至600伏特
    - 双向晶闸管击穿电压 (VBO):33至43伏特
    - 双向晶闸管最大动态击穿电压 ([ΔV±]):5伏特
    - 双向晶闸管最大击穿电流 (IBO):25微安培
    - 额定电流温度范围 (TJ):-40至125摄氏度
    - 存储温度范围 (Tstg):-40至150摄氏度

    产品特点和优势


    1. RoHS合规性:满足环保要求。
    2. 高电压能力:最高可达600伏特。
    3. 高浪涌能力:单个半周期的最大非重复峰值电流可达200安培。
    4. 快速响应:典型触发电流为3微秒。

    应用案例和使用建议


    Quadrac广泛应用于交流开关和相位控制应用中,例如照明、加热系统。Alternistor型Quadrac特别适合高电感负载的应用,如电动工具和家用电器。在使用时,建议尽量避免过载和短路现象,以延长使用寿命。

    兼容性和支持


    Quadrac支持通过RoHS认证,具备良好的电气兼容性。制造商提供详尽的技术支持和维护服务,确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    1. Q: 在高温环境下使用时,产品的性能是否会受到影响?
    - A: 是的。建议将连续工作电流限制在设备额定值的75%以内,并确保良好的散热条件。
    2. Q: 如何正确焊接这些组件?
    - A: 遵循指定的回流焊参数,确保焊料温度在217℃至260℃之间,避免温度过高导致损坏。

    总结和推荐


    总体而言,Teccor®品牌的Quadrac具备优良的设计和可靠性,适用于广泛的工业和家庭应用。对于需要高性能和高可靠性的交流开关和相位控制应用,该产品是极佳的选择。强烈推荐在项目中使用这一系列产品。

Q4015LTHTP参数

参数
最大栅极触发电流 -
平均通态电流 -
SCR类型 -
开启状态电压 1.6V
最大栅极触发电压 -
断态最大重复峰值漏电流 10μA
最大栅极峰值反向电压 -
断态电压 400V
RMS通态电流 4A
通态非重复峰值电流 -
通用封装 ITO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q4015LTHTP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q4015LTHTP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q4015LTHTP Q4015LTHTP数据手册

Q4015LTHTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
