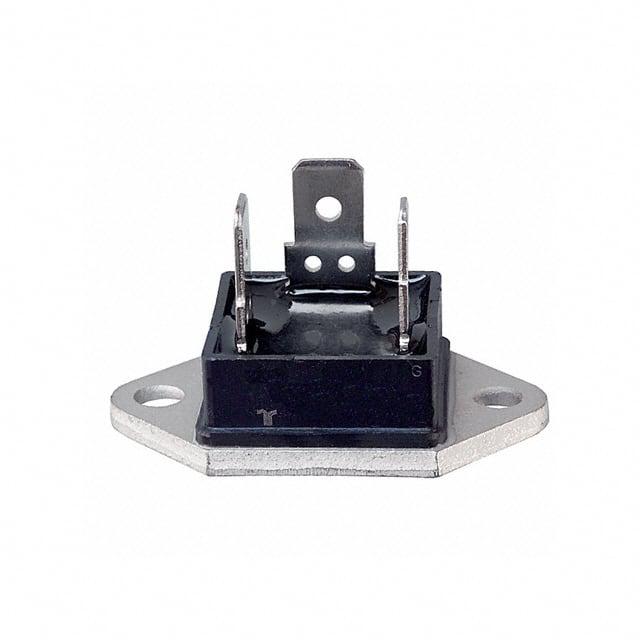

Q6025P5

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 25A 1.4V 220A,250A 600V 100μA 1.3V TO-3 底座安装,通孔安装
供应商型号: 1456987
供应商: element14
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 Q6025P5

Q6025P5概述

    # Littelfuse 25 Amp Standard & Alternistor Triacs 技术手册解析

    产品简介


    Littelfuse推出的25 Amp标准及高换流(High Commutation)Triacs系列,旨在满足交流开关和相位控制应用的需求。该系列产品适用于电机速度调节、温度控制、照明控制以及静态继电器切换等场景。Triacs内部采用玻璃钝化结设计,确保长期稳定性和可靠性,同时提供高达1000V的电压耐受能力和250A的半周期浪涌电流能力,是高要求工业应用的理想选择。
    主要功能
    - 实现双向固态开关的功能。
    - 支持相位控制,广泛应用于交流负载管理。
    应用领域
    - 加热系统
    - 照明设备
    - 工业工具
    - 运动器材
    - 家电与商业设备

    技术参数


    以下是关键的技术参数表,涵盖了核心电气特性和工作条件:
    | 参数名称 | 测试条件 | 值 | 单位 |
    ||
    | 最大 RMS 电流 | TC=65°C 或 TC=95°C | 25 | A |
    | 最大浪涌电流 | 半周期;f=50Hz;TJ=25°C | 208 | A |
    | 最小击穿电压 | VDRM/VRRM | 400-800 | V |
    | 最大 IGT 触发电流 | VD=12V;RL=60Ω | 50-80 | mA |
    | 最小保持电流 | IT=400mA (初始) | 50-100 | mA |
    此外,该系列支持RoHS合规性,并具备卓越的热阻特性,适合多种恶劣环境下的应用。

    产品特点和优势


    - RoHS 合规:绿色环保设计,符合国际环保标准。
    - 玻璃钝化结:提升抗干扰能力和使用寿命。
    - 高电压和浪涌电流支持:可承受高达1000V的工作电压和250A的半周期浪涌电流。
    - 优异的散热设计:提供多种封装形式以增强散热效率,确保高性能运行。

    应用案例和使用建议


    典型应用场景包括:
    - 固态交流开关:通过精确的相位控制实现高效能切换。
    - 工业工具:为大型机械提供稳定的电源控制。
    - 白色家电:如冰箱、洗衣机等家用电器的智能控制模块。
    使用建议:
    1. 为防止过热损坏,建议将连续工作电流限制在额定值的75%以内。
    2. 在高感性负载情况下,优先选用高换流版本的Triacs。

    兼容性和支持


    Littelfuse提供了多样的包装选项,包括管式包装和带状包装,便于批量生产和安装。同时,公司提供详尽的技术文档和技术支持服务,帮助客户快速上手并优化应用效果。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块发热严重 | 改善散热设计或降低工作电流负载 |
    | 开关响应迟缓 | 检查触发信号强度及接线方式 |
    | 瞬间过压导致失效 | 增加外部保护电路,如TVS二极管 |

    总结和推荐


    综上所述,Littelfuse的25 Amp标准及高换流Triacs系列凭借其卓越的性能、灵活的应用范围以及可靠的支持体系,在工业控制、消费电子等领域具有显著优势。强烈推荐此系列产品用于需要高效能和高可靠性的场合。无论是家庭自动化还是复杂工业流程,这些Triacs都能胜任挑战。

Q6025P5参数

参数
开启状态电压 1.4V
断态最大重复峰值漏电流 100μA
平均通态电流 -
最大栅极触发电流 50mA
断态电压 600V
最大栅极触发电压 1.3V
SCR类型 -
通态非重复峰值电流 220A,250A
RMS通态电流 25A
最大栅极峰值反向电压 -
通用封装 TO-3
安装方式 底座安装,通孔安装
应用等级 工业级
包装方式 盒装,散装

Q6025P5厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q6025P5数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q6025P5 Q6025P5数据手册

Q6025P5封装设计

查看详情并下载
Symbol
Footprint
3D Model
