QJ4016LH3TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 20mA 16A 1.6V 167A,200A 400V 5μA 1.3V ITO-220AB 通孔安装
供应商型号: 3997165
供应商: 海外现货
标准整包数: 1

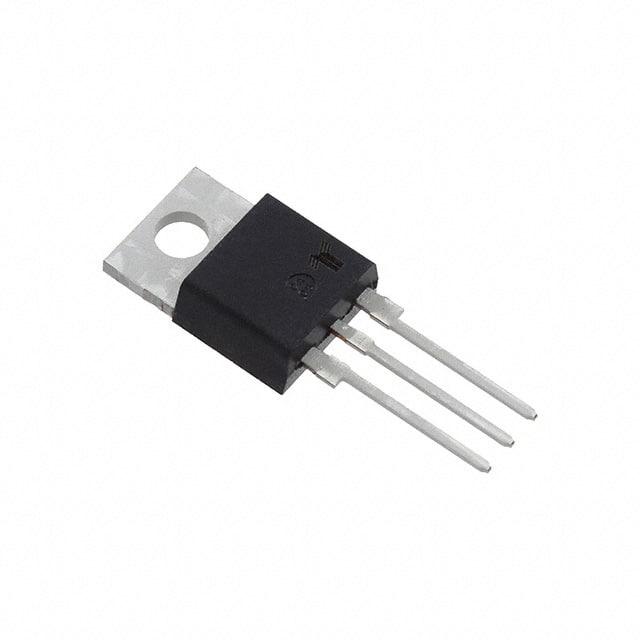

LITTELFUSE 晶闸管/可控硅 QJ4016LH3TP

QJ4016LH3TP概述

    # 16 Amp High Temperature Alternistor Triacs 技术手册

    产品简介


    本产品为16A高温度的Alternistor TRIAC(双向晶闸管),提供TO-220AB、隔离式TO-220及TO-263封装形式,最高结温可达150℃,具备200A峰值半周期60Hz浪涌电流能力。它广泛应用于交流电源控制领域,如加热控制、电机速度控制、照明控制和固态继电器开关。作为一款优秀的AC开关器件,它能够在第一、第二和第三象限运行,并具有出色的换相能力。
    主要功能
    - 适用于高温环境
    - 高可靠性及耐久性
    - 支持多种电压等级
    - 出色的浪涌电流处理能力
    应用领域
    - 加热控制(如咖啡机、无水热水器和红外加热器)
    - 固态继电器
    - 灯光调光器(包括白炽灯和LED灯具)
    - 家电中的电机速度控制
    - 厨房电器、电动工具和工业设备中的压缩机电机控制

    技术参数


    以下为该系列产品的关键规格和技术指标:
    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 最大连续正弦波RMS电流 | IT(RMS) | 16 | A |
    | 最高非重复阻断电压 | VDRM/VRRM | 400, 600 或 800 | V |
    | 触发电流 | IGT(Q1) | 10至80 | mA |
    | 能承受最大浪涌电流 | ITSM | 200 | A |
    | 结温范围 | Tstg | -40至150 | °C |
    其他电气特性和热特性可根据需要详细查询技术手册。

    产品特点和优势


    - 极高的结温耐受能力:最高可达150℃。
    - 多种电压选项:可选400V、600V或800V,适合不同应用场景。
    - 强大的浪涌电流处理:能够承受高达200A的单半周期浪涌电流。
    - 机械与热稳定性强:采用TO-220和TO-263封装,便于安装并提升散热效率。
    - 绿色环保设计:符合RoHS标准且不含卤素。

    应用案例和使用建议


    应用案例
    1. 加热控制系统:例如咖啡机、即热式热水器等家用电器中实现精准控温。
    2. 电机驱动系统:在厨房电器和工业设备中用于控制电机转速。
    3. 照明调节系统:无论是传统白炽灯还是现代LED灯泡都可以通过此产品进行亮度调整。
    使用建议
    为了确保最佳性能,在设计电路时请遵循以下几点建议:
    - 尽量避免长时间处于满载状态;
    - 在低温环境下启动时需特别注意加热问题;
    - 正确选择合适的触发电路来匹配负载需求;
    - 注意周围环境温度变化对工作性能的影响。

    兼容性和支持


    此款Alternistor TRIAC与其他主流半导体器件具有良好互操作性,并且制造商提供了详尽的技术文档和支持服务。如果您有任何疑问或需要进一步帮助,请联系Littelfuse官方客服获取专业指导。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 开关频率过高导致过热 | 减少开关频率并增加外部散热措施 |
    | 初始触发失败 | 检查触发电路连接是否正确 |
    | 工作过程中出现异常噪声 | 确认所有接线端子牢固接触且屏蔽良好 |
    | 输出功率不足 | 核实输入电压是否达到额定值 |

    总结和推荐


    综上所述,这款16A高温度Alternistor TRIAC凭借其卓越的技术参数、多样化的应用场景以及广泛的适用性,在市场上占据了重要地位。其优良品质使得它成为众多行业首选解决方案之一。对于那些追求高性能、可靠性和成本效益平衡的企业而言,这款产品无疑是一个理想的选择。因此我们强烈推荐将其纳入您的项目考量范围内。

QJ4016LH3TP参数

参数
断态最大重复峰值漏电流 5μA
最大栅极触发电压 1.3V
RMS通态电流 16A
SCR类型 -
最大栅极触发电流 20mA
最大栅极峰值反向电压 -
平均通态电流 -
开启状态电压 1.6V
断态电压 400V
通态非重复峰值电流 167A,200A
通用封装 ITO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ4016LH3TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ4016LH3TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ4016LH3TP QJ4016LH3TP数据手册

QJ4016LH3TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
