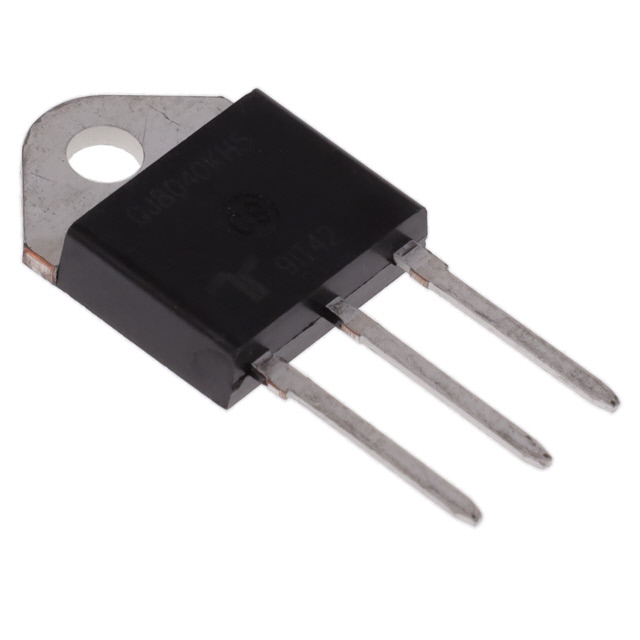

QJ8040KH5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 40A 1.6V 500A 800V 20μA 1.3V TO-218AC 通孔安装
供应商型号: 3380628
供应商: element14
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 QJ8040KH5TP

QJ8040KH5TP概述


    产品简介




    产品名称:40安培高温度双向固态开关系列(QJxx40xx系列)

    产品类型:双向可控硅(Triac)

    主要功能:
    - 适用于交流开关和相位控制应用,如电机速度控制、温度调节控制、照明控制以及静态开关继电器。
    - 支持高达150°C的工作温度,具有高可靠性。

    应用领域:
    - 加热系统
    - 照明设备
    - 电机速度控制
    - 工业工具
    - 健身器材
    - 家用电器
    - 商用电器


    技术参数




    | 参数 | 规格范围 |
    |--------------------|----------------|
    | 电流 (IT(RMS)) | 40A |
    | 最大电压 (VDRM/VRRC) | 400V ~ 800V |
    | 门极触发电流 (IGT) | 35mA ~ 100mA |
    | 最高峰值非重复浪涌电流 (ITSM) | 420A (50Hz) / 500A (60Hz) |
    | 门极峰值触发电流 (IGTM) | 4A |
    | 门极平均功率损耗 (PG(AV)) | 0.5W |
    | 存储温度范围 (Tstg) | -40°C ~ 150°C |
    | 工作结温范围 (TJ) | -40°C ~ 150°C |


    产品特点和优势




    - 符合RoHS标准,环保安全。
    - 高达150°C的工作温度,适应高温环境。
    - 电压能力最高可达800V,适用于高压应用。
    - 浪涌电流能力最高可达500A,抗冲击能力强。
    - 内部隔离结构,提供高达2500Vrms的电气隔离。
    - UL认证,适用于需要电气隔离的半导体器件。


    应用案例和使用建议




    应用案例:
    - 工业电源工具:利用其高可靠性和大电流处理能力,适用于电动工具中的马达控制。
    - 健身器材:适合用于跑步机等需要精密控制电机速度的应用。
    - 商用和家用电器:适用于热水器、空调等家电的温度控制和开关控制。

    使用建议:
    - 设计时应限制连续工作电流不超过组件额定值的75%,以延长使用寿命。
    - 合理选择电压等级,以应对最坏情况下的电压。
    - 使用良好的散热设计,确保设备运行在最佳状态。


    兼容性和支持




    - 兼容性:适用于需要交流开关和相位控制的各种电路。
    - 支持:提供详细的安装指导和维护文档,保证用户能正确使用和维护设备。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |----------------------------|-----------------------------------|
    | 设备过热 | 检查散热设计,增加散热片或其他冷却措施。 |
    | 控制失效 | 确保门极电流和电压符合要求,检查接线是否有误。 |
    | 波动电流超出限定值 | 调整负载,降低电流波动幅度。 |
    | 设备不响应 | 检查电源和接地连接,确保所有连接点良好。 |


    总结和推荐




    综合评估:
    - 高温耐受能力(最高150°C),适用于严苛环境。
    - 高电压和电流能力,适用于高压、大电流的应用。
    - 强大的浪涌电流处理能力,提高设备的可靠性和耐用性。
    - UL认证和电气隔离设计,保证设备的安全性和稳定性。

    推荐使用:
    该系列产品具备优异的技术参数和应用特点,适用于多种高要求的应用场景。推荐在工业控制、家用电器、健身器材等领域采用。

QJ8040KH5TP参数

参数
最大栅极峰值反向电压 -
断态最大重复峰值漏电流 20μA
最大栅极触发电压 1.3V
通态非重复峰值电流 500A
断态电压 800V
开启状态电压 1.6V
最大栅极触发电流 50mA
平均通态电流 -
SCR类型 -
RMS通态电流 40A
通用封装 TO-218AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ8040KH5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ8040KH5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ8040KH5TP QJ8040KH5TP数据手册
