首页  >  产品百科  >  DST2060DJF

DST2060DJF

产品分类: 整流二极管/整流桥
厂牌: LITTELFUSE
产品描述: 60V 150A 1mA 20A 独立式 PDFN-8 贴片安装
供应商型号: F7426TR-ND
供应商: Digi-Key
标准整包数: 3000
LITTELFUSE 整流二极管/整流桥 DST2060DJF

DST2060DJF概述


    产品简介

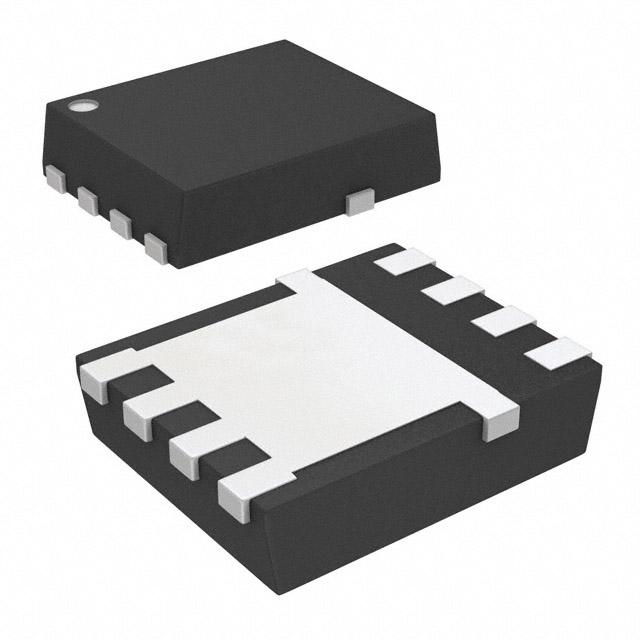

    Littelfuse的DST系列肖特基势垒整流器(DST2060DJF)是一种专为商业和工业应用设计的高性能电子元器件。该产品采用PDFN5x6-8L封装,具有20A的平均正向电流和60V的峰值反向电压,适用于高频开关电源、直流/直流转换器、续流二极管和极性保护二极管等应用。

    技术参数


    - 峰值反向电压(VRWM):60V
    - 平均正向电流(IF(AV)):20A(50%占空比,TC=80°C)
    - 单脉冲非重复峰值浪涌电流(IFS(M)):150A(8.3ms,半正弦脉冲)
    - 正向电压降(VF1和VF2):25°C时为0.75V,125°C时为0.70V
    - 反向电流(IR1和IR2):25°C时为1mA,125°C时为40mA(脉冲宽度<300μs,占空比<2%)
    - 结温(TJ):-55°C至+150°C
    - 存储温度(Tstg):-55°C至+150°C
    - 热阻(Junction to Case):2.6°C/W
    - 重量:0.095克
    - 引脚配置:引脚1、2、3为阳极,引脚4为开路,引脚5、6、7、8为阴极

    产品特点和优势


    DST2060DJF具备多个独特功能和优势,使其在市场上具有较强的竞争力。它具有超低的正向电压降(Ultra low forward voltage drop),可实现高频率操作,并且能够承受高温(高达150°C)。此外,该器件采用增强的坚固结构和长期可靠性设计,确保了更长的使用寿命。单个芯片集成在PDFNWB5x6-8L封装中,提供了优异的电气和机械性能。

    应用案例和使用建议


    该器件广泛应用于高频率开关电源系统中,例如续流二极管和极性保护二极管。为了最大限度地发挥其性能,建议在设计电路时考虑以下几点:
    - 在选择其他元件时,确保它们与DST2060DJF的电气参数匹配,以避免过压和过流。
    - 适当的设计散热系统,以保证结温不会超过150°C。
    - 在高频应用中,尽量减小PCB走线的寄生电感和电容,以提高效率。

    兼容性和支持


    DST2060DJF与其他标准电子元器件高度兼容,特别是在需要高可靠性的应用中。Littelfuse公司提供详尽的技术支持文档和售后服务,确保客户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    在使用DST2060DJF的过程中,用户可能会遇到以下问题及对应的解决方案:
    - 问题:正向电流过高导致器件损坏。
    解决方案:检查负载和驱动电路,确保电流不超过20A,并考虑添加额外的保护电路。
    - 问题:反向漏电流过大。
    解决方案:确认应用环境温度不超过125°C,或者更换其他适合更高温度的应用的器件。

    总结和推荐


    DST2060DJF肖特基势垒整流器凭借其出色的性能参数、卓越的可靠性和广泛的适用范围,成为商业和工业应用中的优选产品。其低正向电压降和高频率操作能力使其在许多场合中表现优异。综上所述,强烈推荐使用该产品以满足高要求的应用需求。

DST2060DJF参数

参数
If - 正向电流 20A
Ir - 反向电流 1mA
Vr-反向电压 60V
反向恢复时间 -
正向浪涌电流 150A
配置 独立式
通用封装 PDFN-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DST2060DJF厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

DST2060DJF数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 整流二极管/整流桥 LITTELFUSE DST2060DJF DST2060DJF数据手册

DST2060DJF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.7029 ¥ 5.8824
6000+ $ 0.678 ¥ 5.6736
库存: 12000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 17647.2
