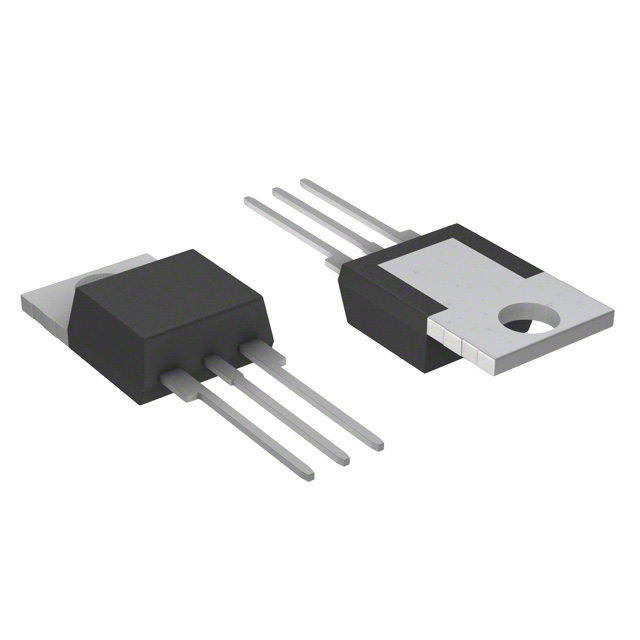

Q6015L5

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 15A 1.6V 167A,200A 600V 5μA 2V TO-220 通孔安装
供应商型号:
供应商:
标准整包数: 0
LITTELFUSE 晶闸管/可控硅 Q6015L5

Q6015L5概述

    Teccor®品牌15安培标准及16安培高换相三端双向可控硅技术手册

    1. 产品简介


    Teccor®品牌的15安培标准及16安培高换相三端双向可控硅(Triac)是一种适用于交流开关和相位控制应用的双极性固态开关系列。这些组件广泛应用于电机速度控制、温度调节、照明控制以及静态开关继电器等领域。它们主要通过两个象限(Quadrant I 和 III)被触发,从而适用于各种交流电路设计。

    2. 技术参数


    基本参数:
    - 最大正向和反向重复电压:400V至1000V。
    - 峰值电流:标准型为15A,高换相型为16A。
    - 门极触发电流(QI, II, III):最大值50mA。
    - 门极触发电压(QI, II, III):最大值2.0V。
    - 门极触发电流(QIV):典型值100mA。
    其他关键参数:
    - 导通时间:典型值4μs。
    - 热阻抗(Junction-to-case):Qxx15Ry/Qxx15Ny为1.7°C/W,Qxx15Ly/Qxx16LHy为2.1°C/W。
    - 工作温度范围:存储温度范围为-40°C到150°C,工作温度范围为-40°C到125°C。

    3. 产品特点和优势


    - RoHS合规:符合RoHS标准,无有害物质。
    - 玻璃钝化接合面:提高耐用性和可靠性。
    - 高电压耐受能力:高达1000V。
    - 大浪涌电流耐受能力:最高可达200A。
    - UL认可封装:隔离封装可达到2500Vrms。
    - 无机械接触:避免电弧和接触弹跳导致的电压瞬变,提高寿命。
    - 低电磁干扰:根据激活点的不同可以限制RFI产生。
    - 小门极激活脉冲:每个半周期只需一个小门极脉冲。

    4. 应用案例和使用建议


    应用案例:
    - 加热和照明控制:用于电加热系统和照明系统的精确控制。
    - 电机速度控制:适用于需要精密速度控制的应用。
    - 电力工具和园林设备:适用于需要高效且稳定的功率控制的设备。
    - 家用电器:适合各类家用电器的开关控制。
    使用建议:
    - 设计时应将连续电流限制在组件额定值的75%以内,以延长使用寿命。
    - 确保良好的散热设计,特别是在高负载条件下。
    - 在选择组件时,要充分考虑应用的工作环境和极端条件,以确保长期稳定运行。

    5. 兼容性和支持


    - 封装兼容性:标准型号提供多种封装选项,如TO-220L、TO-220R和TO-263 D²-Pak。
    - 厂商支持:Littelfuse提供了详细的装配参数和测试规格,确保客户能够正确安装和测试这些组件。

    6. 常见问题与解决方案


    - 问题1:过载损坏
    - 解决方案:确保应用中不重复出现过载情况,直到结温恢复到稳态。
    - 问题2:过电压导致的损坏
    - 解决方案:使用适当的防护措施来防止过电压现象的发生。
    - 问题3:焊接过程中的损坏
    - 解决方案:严格遵循预热和再流焊的工艺参数,避免超过规定的温度上限。

    7. 总结和推荐


    这款Teccor®品牌的15安培标准及16安培高换相三端双向可控硅具有优异的电气特性和鲁棒性,适用于广泛的工业和消费电子产品。其独特的设计使其在市场上具备较强的竞争力。总体而言,推荐在需要高性能、高可靠性的交流开关和相位控制应用中使用此组件。

Q6015L5参数

参数
最大栅极峰值反向电压 -
断态电压 600V
RMS通态电流 15A
平均通态电流 -
SCR类型 -
最大栅极触发电流 50mA
通态非重复峰值电流 167A,200A
断态最大重复峰值漏电流 5μA
开启状态电压 1.6V
最大栅极触发电压 2V
10.67mm(Max)
4.78mm(Max)
9.4mm(Max)
通用封装 TO-220
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装
