L4N3RP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 3mA 灵敏栅型 1A 1.6V 16.7A,20A 400V 2μA 1.3V DO-214AB-2 贴片安装
供应商型号: SEU-L4N3RP
供应商: 海外现货
标准整包数: 1

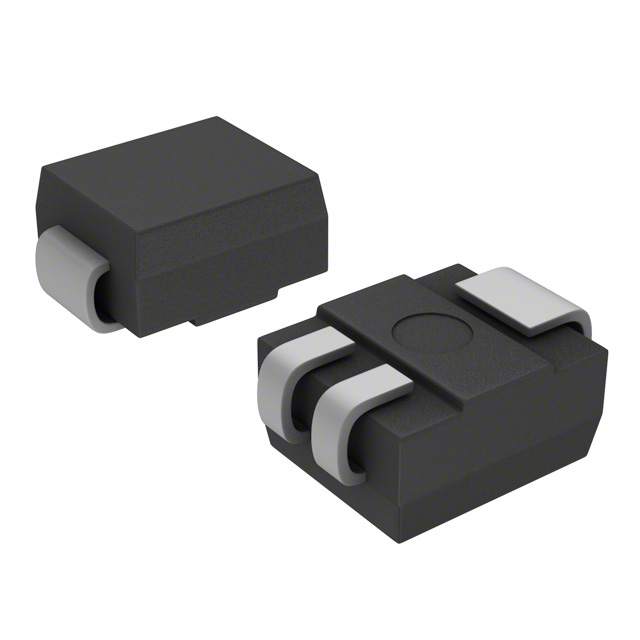

LITTELFUSE 晶闸管/可控硅 L4N3RP

L4N3RP概述

    Teccor® Brand Triacs:Lx01Ex & LxNx & Qx01Ex & QxNx 系列

    产品简介


    Teccor®品牌的Lx01Ex & LxNx & Qx01Ex & QxNx系列1安培双向固态开关适用于交流切换和相位控制应用,例如电机速度调节、温度控制、照明控制以及静态开关继电器。其中敏感型装置在象限I和IV中保证门控控制,适用于数字控制电路;标准型装置通常在象限I和III中触发,适用于交流线路上的控制。

    技术参数


    - 额定电流(IT(RMS)):1安培
    - 电压等级(VDRM/VRRM):400到600伏特
    - 触发门电流(IGT):3至25毫安
    - 存储温度范围(Tstg):-65至150摄氏度(敏感型),-40至125摄氏度(标准型)
    - 工作温度范围(TJ):-65至110摄氏度(敏感型),-40至110摄氏度(标准型)

    产品特点和优势


    - 加热控制:适用于较低电流的加热控制、水阀及电磁阀。
    - 微处理器驱动:敏感型门控晶闸管可直接由微处理器或流行的光耦合器/隔离器驱动。
    - 高可靠性:通过了一系列严苛的环境测试,确保产品在恶劣条件下的稳定性和寿命。

    应用案例和使用建议


    - 加热控制:在热水器、电暖器等设备中应用,提供精准的温度控制。
    - 照明控制:应用于智能灯具系统中,实现灯光亮度的渐变调节。
    - 电动机控制:用于工业自动化设备中的电机调速,确保设备高效运行。
    使用建议:在设计时,应确保最大连续电流不超过器件额定值的75%,以延长器件寿命。同时,合理选择散热方式,防止过热导致损坏。

    兼容性和支持


    - 兼容性:该系列产品适用于多种封装形式(如TO-92和Compak),且支持微处理器直接驱动,易于集成到各种控制系统中。
    - 支持与维护:提供详尽的技术文档和售后服务,客户可以访问Littelfuse官方网站获取最新信息和技术支持。

    常见问题与解决方案


    1. 触发电流不稳定:
    - 解决方案:检查门极引脚是否接触良好,尝试更换触发信号源或调整电压水平。

    2. 设备过热:
    - 解决方案:确认散热措施到位,增加散热片或改善通风条件,避免设备工作在高温环境下。

    总结和推荐


    总体来看,Littelfuse公司的Lx01Ex & LxNx & Qx01Ex & QxNx系列Triac产品具有出色的性能和稳定性,在众多应用场合中表现优异。强烈推荐给需要高性能固态开关的工程师和设计师。通过正确设计和使用,可以显著提高系统的可靠性和效率。

L4N3RP参数

参数
SCR类型 灵敏栅型
断态最大重复峰值漏电流 2μA
最大栅极触发电流 3mA
断态电压 400V
最大栅极峰值反向电压 -
RMS通态电流 1A
通态非重复峰值电流 16.7A,20A
开启状态电压 1.6V
平均通态电流 -
最大栅极触发电压 1.3V
通用封装 DO-214AB-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

L4N3RP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。
