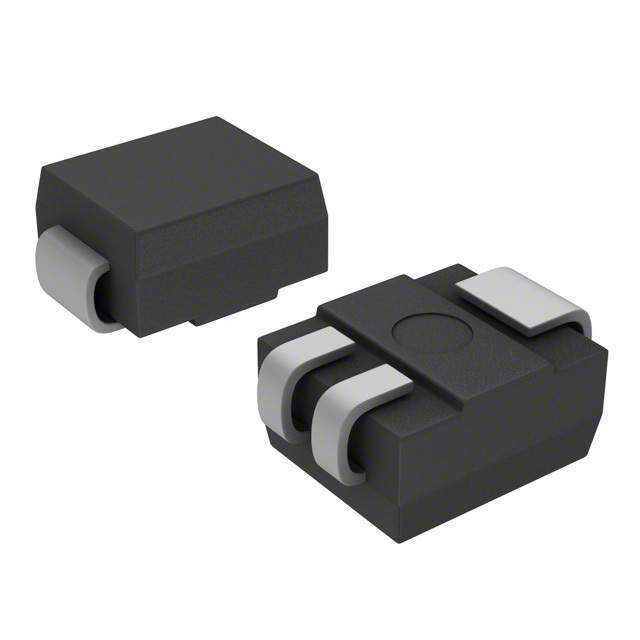

Q4X4RP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 25mA 800mA 1.6V 8.3A,10A 400V 20μA 1.3V COMPAK-3 贴片安装
供应商型号: ZT-Q4X4RP
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 Q4X4RP

Q4X4RP概述

    0.8 安培敏感及标准双向晶闸管(Triacs)——LxX8Ex 和 QxX8Ex 系列

    1. 产品简介


    Teccor 品牌的 LxX8Ex 和 QxX8Ex 系列双向晶闸管,是适用于交流和直流电路控制的高效半导体器件。这些器件具有较高的敏感度和标准型两种型号,广泛应用于电机控制、固态继电器、加热控制和照明系统等领域。通过精确控制电流和电压,它们能够有效地调节各种电子设备的工作状态。

    2. 技术参数


    - 敏感型双向晶闸管(4象限)
    - 触发电流(I(T)):30 mA(最低)
    - 触发电压(V(I)):1.3 V(典型值)
    - 维持电流(I(H)):1 mA(典型值)
    - 接通斜率(dv/dt):400 V/μs(典型值)
    - 热阻(R)J-A):60°C/W(典型值)
    - 标准型双向晶闸管
    - 峰值触发电流(I(T)):1 A(最大值)
    - 峰值保持电流(I(H)):5 A(最大值)
    - 关断斜率(dv/dt):25 V/μs(典型值)
    - 平均门极功率耗散(P(G)):0.2 W(最大值)
    - 热阻(R)J-A):60°C/W(典型值)

    3. 产品特点和优势


    - 高可靠性:能够在严苛的工作环境中长期稳定运行,具备出色的温度和湿度适应能力。
    - 宽工作范围:可以承受较大的电压和电流波动,适合多种复杂应用场景。
    - 低功耗:具备较低的平均门极功率耗散,有助于延长产品寿命并提高能效。
    - 高灵敏度:对触发电流和电压的要求较低,使得电路设计更为灵活便捷。

    4. 应用案例和使用建议


    - 电机控制:可用于交流电机的调速控制,提升系统的能效比。
    - 固态继电器:作为无触点开关,用于隔离和切换电源信号。
    - 加热控制:在加热设备中作为关键部件,实现温度的精准调控。
    使用建议:
    - 严格按照设备额定电流进行操作,避免过载。
    - 选择合适的散热措施,确保器件正常工作温度范围内。
    - 确保正确的安装和连接,以减少接触电阻和电噪声。

    5. 兼容性和支持


    - 兼容性:可以与多种标准电压和电流等级的设备兼容。
    - 支持:提供详尽的技术文档和客户支持服务,帮助用户正确理解和使用产品。

    6. 常见问题与解决方案


    - 问题一:触发电流不稳定。
    - 解决方案:检查门极接线是否正确,尝试减小干扰源。
    - 问题二:器件发热严重。
    - 解决方案:确保良好的散热条件,合理设计散热路径。

    7. 总结和推荐


    Teccor 的 LxX8Ex 和 QxX8Ex 系列双向晶闸管凭借其高灵敏度、宽工作范围和可靠的设计,在多个应用领域展现出了强大的性能和稳定性。对于需要高性能控制功能的应用场合,这些器件无疑是一个理想的选择。我们强烈推荐将其纳入考虑范围,特别是在电机控制、加热系统和固态继电器等领域。

Q4X4RP参数

参数
通态非重复峰值电流 8.3A,10A
最大栅极峰值反向电压 -
开启状态电压 1.6V
最大栅极触发电流 25mA
RMS通态电流 800mA
平均通态电流 -
最大栅极触发电压 1.3V
断态电压 400V
断态最大重复峰值漏电流 20μA
SCR类型 -
通用封装 COMPAK-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售

Q4X4RP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q4X4RP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q4X4RP Q4X4RP数据手册

Q4X4RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
