V07E510P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 820V 1.75KA 1 902V 670V 510V 52J 40pF@1MHz 通孔安装
供应商型号: M-V07E510P
供应商: Future
标准整包数: 1500

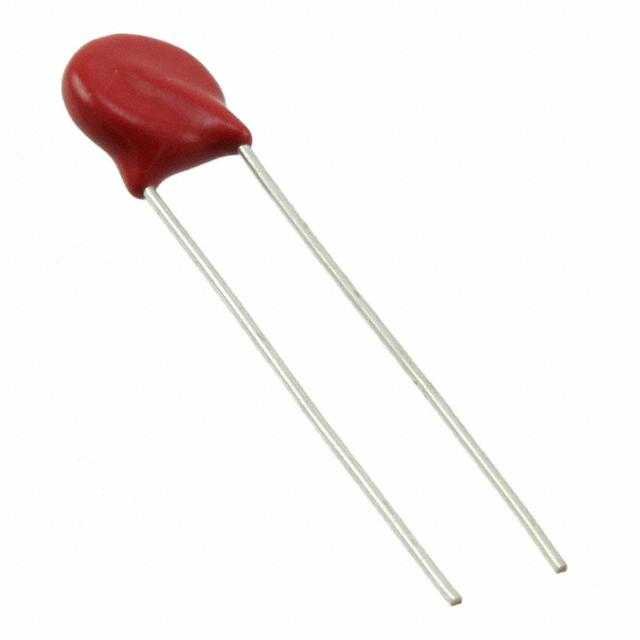

LITTELFUSE 压敏电阻 V07E510P

V07E510P概述

    UltraMOV® Varistor系列金属氧化物压敏电阻技术手册解析

    产品简介


    UltraMOV®金属氧化物压敏电阻(MOVs)系列是专为高峰值浪涌电流和高能量吸收能力的应用而设计的产品。UltraMOV®压敏电阻主要用于交流线电压应用,如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源适配器、交流电表或其他需要从雷击、感性负载切换或电容器组切换等来源进行高瞬态浪涌电流电压钳制的设备。
    这些设备提供7mm、10mm、14mm和20mm径向引脚封装尺寸,且支持多种引脚形式。UltraMOV®压敏电阻采用认证的环氧树脂封装,可在高达85℃的环境温度下无降额运行。该系列产品通过激光品牌标识,供货方式包括散装、风扇包(弹药包)和带卷包装。

    技术参数


    | 参数类别 | 描述 |

    | 额定电压范围 | 130至625V AC |
    | 峰值浪涌电流(8x20µs波形) | 1750至10,000A |
    | 单脉冲能量范围(2ms方波) | 12.5至400焦耳 |
    | 稳态连续电压(AC) | 130至625V |
    | 最大稳态环境温度(环氧涂层) | -55至85℃ |
    | 最大存储温度范围(环氧涂层) | -55至125℃ |
    | 最大绝缘电阻 | 1000兆欧 |

    产品特点和优势


    1. 无铅、无卤素、RoHS合规:符合环保要求,适用于现代电子产品。
    2. 高峰值浪涌电流:最高可承受10kA的单脉冲电流(20mm型号)。
    3. 广泛的电压兼容性:标准操作电压范围适合常见的交流线路电压(130至625V)。
    4. 定制电压类型:提供各种电压定制选项以满足特定需求。
    5. 高性能温度适应性:环氧涂层部分可工作在-55至85℃,酚醛涂层部分则可在-55至125℃之间工作。

    应用案例和使用建议


    UltraMOV®压敏电阻适用于多种应用场合,如UPS系统、电能质量监测仪、浪涌保护装置等。在具体应用中,需考虑环境温度和瞬态电流的要求。例如,在环境温度较高或需要处理大电流的场合,应选择酚醛涂层的高耐温型号以确保可靠运行。
    对于使用建议,安装时应避免长时间过载工作以防止热损坏。另外,在高湿度环境中长时间使用后,需要定期检查和维护。

    兼容性和支持


    UltraMOV®系列产品已通过UL、CECC、IEC等多项认证。对于10mm、14mm和20mm的酚醛涂层产品,获得了800V的隔离电压认证。用户可以参考UL1449标准中的40.7.3章节进行测试。此外,Littelfuse提供了详细的安装指南和产品手册,便于用户在选择和使用过程中获取技术支持。

    常见问题与解决方案


    1. 问:超出了绝对最大额定值会有什么后果?
    - 答:可能导致永久性设备损坏。不建议在超出规定条件的环境下使用。

    2. 问:如何正确测试绝缘电阻?
    - 答:应在规定的温度和湿度条件下进行测试,确保结果准确可靠。
    3. 问:在哪些条件下需要对设备进行降额操作?
    - 答:在高温度环境下,应根据图1所示的降额曲线调整设备的工作电流和功率。

    总结和推荐


    UltraMOV®系列金属氧化物压敏电阻凭借其高可靠性、高效率和广泛的应用范围,在电力保护领域表现优异。对于追求高效能、长寿命和高稳定性的项目,强烈推荐使用UltraMOV®系列产品。其广泛的应用兼容性和完善的售后支持使得其在市场上具有较强的竞争力。

V07E510P参数

参数
压敏电压 820V
能量 52J
最大直流电压 670V
最大压敏电压 902V
最大交流电压 510V
电路数 1
最小压敏电压 -
不同频率时的电容 40pF@1MHz
浪涌电流 1.75KA
安装方式 通孔安装
零件状态 在售

V07E510P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V07E510P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V07E510P V07E510P数据手册

V07E510P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.2106 ¥ 1.7792
3000+ $ 0.2046 ¥ 1.7289
6000+ $ 0.2024 ¥ 1.7103
7500+ $ 0.2013 ¥ 1.701
22500+ $ 0.1958 ¥ 1.6545
库存: 9000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 2668.8
