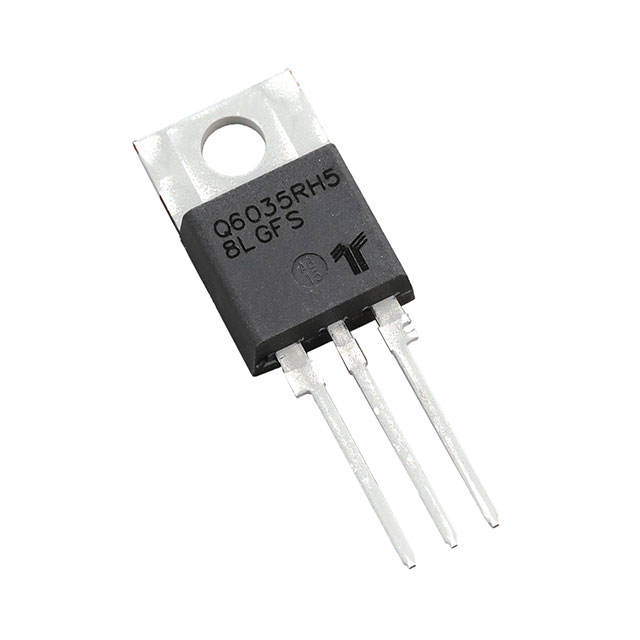

Q6035RH5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 35A 1.5V 600V 10μA 2V TO-220-2 通孔安装
供应商型号: F9563-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 Q6035RH5TP

Q6035RH5TP概述

    30/35 Amp Alternistor (High Commutation) Triacs

    产品简介


    描述:
    本文介绍了Littelfuse公司的30/35 Amp Alternistor(高换相)三端双向可控硅(Triac)。这些可控硅设计用于交流开关和相位控制应用,如电机速度控制、温度调节、照明控制和静态继电器。由于其卓越的高换相性能,它们特别适用于具有极高感性负载的应用场合。
    主要功能:
    - 具备双向固体开关特性,适用于交流开关和相位控制。
    - 适用于加热、照明和电机速度控制等广泛领域。
    - 特别适合于需要高dv/dt能力的电路。
    应用领域:
    这些可控硅在多个行业广泛应用,如工业电源工具、健身设备、白色家电及商业设备。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大连续电流 (IT(RMS)) | 30 或 35 | A |
    | 最大电压 (VDRM/VRRM) | 400 或 600 | V |
    | 门极触发电流 (IGT) | 25 或 50 | mA |
    | 非重复峰值门极触发电流 (IGTM) | 2 | A |
    | 峰值电流 (ITM) | 35A 或 30A | A |
    | 最大结温 (TJ) | -25 至 125 | °C |
    | 存储温度范围 (Tstg) | -40 至 125 | °C |

    产品特点和优势


    特点:
    - RoHS合规,符合环保标准。
    - 使用玻璃钝化结,提高可靠性。
    - 最高电压耐受能力可达800V。
    - 在60Hz半周期内可承受最高350A的浪涌电流。
    - L-Pack封装提供2500Vrms的隔离等级。
    优势:
    - 优秀的高换相性能,使其在极高感性负载的应用中表现优异。
    - 简化的散热设计,易于安装并确保高隔离电压。
    - 符合严格的工业标准,保证长期稳定运行。

    应用案例和使用建议


    典型应用:
    - 用于AC固态开关、工业电源工具、健身设备、白色家电和商用电器。
    使用建议:
    - 设计时要严格限制最大连续电流不超过额定值的75%,以延长产品寿命。
    - 正确的热管理至关重要,确保良好的散热条件。
    - 注意避免过电压、过热和瞬态电流对产品的损害。

    兼容性和支持


    兼容性:
    - 可与各种工业电源工具和其他高压设备无缝集成。
    支持:
    - Littelfuse公司提供详尽的技术文档、样品和客户支持服务,确保用户能够获得全面的支持。

    常见问题与解决方案


    常见问题:
    1. 产品过热怎么办?
    - 确保正确的热设计,使用适当的散热器。
    2. 设备在高电压下无法正常工作怎么办?
    - 检查电压是否超出额定值,确保正确安装。
    解决方案:
    - 在设计阶段就考虑散热需求,使用合适的散热器和风扇。
    - 仔细检查安装是否正确,确保没有松动。

    总结和推荐


    总结:
    30/35 Amp Alternistor(高换相)Triacs 是一款高性能的可控硅产品,适用于多种工业应用。其出色的高换相性能和耐用性使其在市场上具备很强的竞争优势。
    推荐:
    强烈推荐此款产品用于需要高可靠性和高换相性能的应用场合。只要遵循正确的设计和安装规范,这款产品将表现出色并提供长久的服务。

Q6035RH5TP参数

参数
RMS通态电流 35A
最大栅极触发电流 50mA
断态电压 600V
最大栅极触发电压 2V
开启状态电压 1.5V
平均通态电流 -
断态最大重复峰值漏电流 10μA
最大栅极峰值反向电压 -
SCR类型 -
通态非重复峰值电流 -
10.67mm(Max)
4.78mm(Max)
9.4mm(Max)
通用封装 TO-220-2
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q6035RH5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q6035RH5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q6035RH5TP Q6035RH5TP数据手册

Q6035RH5TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.344 ¥ 53.0914
50+ $ 3.3525 ¥ 28.0566
100+ $ 3.0638 ¥ 25.6405
500+ $ 2.5582 ¥ 21.4089
1000+ $ 2.4523 ¥ 20.5229
库存: 2725
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.09
