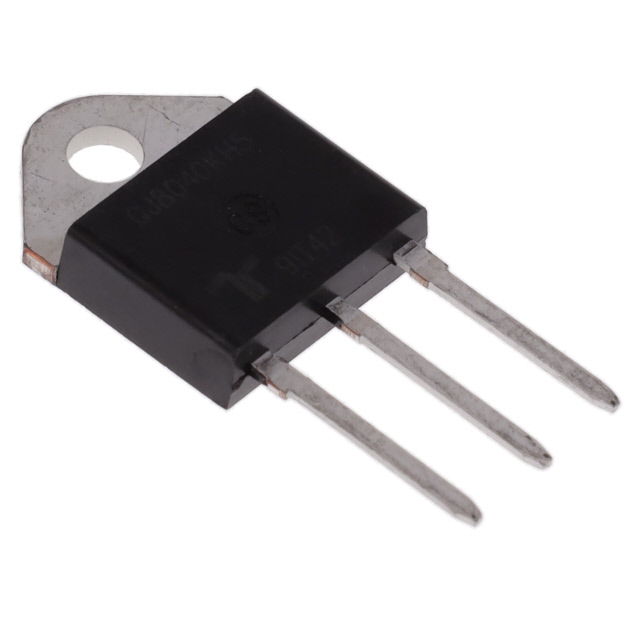

QJ6040KH5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 40A 1.6V 500A 600V 20μA 1.3V TO-218AC 通孔安装
供应商型号: QJ6040KH5TP-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 QJ6040KH5TP

QJ6040KH5TP概述


    产品简介


    Littelfuse公司推出的QJxx40xx系列电子元器件是一款双向固态开关,主要用于交流开关和相位控制应用。这些应用包括电机速度控制、温度调节控制、照明控制及静态继电器等。作为一款高电流、高温耐受型交替整流器三端双向晶闸管(Triac),QJxx40xx系列具有较高的可靠性和耐用性,能够在恶劣环境下稳定运行。

    技术参数


    - 电流规格:标准型器件和交替型器件的RMS额定电流均为40安培(A)。
    - 电压规格:VDRM/VRRM范围为400到800伏特(V)。
    - 门极触发电流(IGT):标准型器件的最大门极触发电流为50毫安(mA),而交替型器件为80到100毫安(mA)。
    - 峰值非重复浪涌电流(ITSM):最大值可达420至500安培(A)。
    - 正向电压降(VTM):最大值为1.6伏特(V)。
    - 存储温度范围(Tstg):-40到150摄氏度(°C)。
    - 操作结温范围(TJ):-40到150摄氏度(°C)。

    产品特点和优势


    1. RoHS合规:符合欧盟环保指令要求。
    2. 高温耐受性:最高结温可达150摄氏度。
    3. 高电压能力:支持最高达800伏特的工作电压。
    4. 强大的浪涌承受能力:能够承受高达500安培的浪涌电流。
    5. 电气隔离:提供2500伏特(Vrms)的电气隔离。
    6. 认证认可:UL认证,用于电气隔离的半导体设备。

    应用案例和使用建议


    应用案例
    - 工业用途:如工业电动工具、健身器材、白色家电和商业电器。
    - 加热系统:适用于需要精确控制的加热系统。
    - 照明控制系统:用于需要精细调光的应用。
    - 电机控制:适用于各种电机的速度控制。
    使用建议
    1. 选择合适的电压等级:根据具体应用场景选择合适的电压等级(400V、600V、800V)以确保设备的可靠运行。
    2. 热管理:合理设计散热措施,确保器件在高温下的稳定工作。
    3. 正确接线:按照制造商提供的接线图正确连接,避免过载和浪涌电流的影响。

    兼容性和支持


    QJxx40xx系列可以与其他兼容的电子元器件和设备配合使用,但具体兼容性需根据设备的实际规格进行确认。厂商提供了详尽的技术文档和支持服务,用户可以在遇到技术问题时寻求帮助。

    常见问题与解决方案


    1. 问题:门极触发电流过高
    - 解决方法:检查电路中的电阻和电容是否合适,调整相关参数以降低门极触发电流。

    2. 问题:工作温度超出范围
    - 解决方法:确保良好的散热措施,并考虑更换为具有更高耐温等级的型号。

    总结和推荐


    QJxx40xx系列双向固态开关三端双向晶闸管具有显著的高温耐受性和高电压处理能力,非常适合于各种需要精确控制和高可靠性的应用场景。建议在实际应用前仔细评估其规格参数,并遵循正确的安装和维护指南。总体来说,这是一款性能优异且可靠的产品,非常值得推荐。
    该产品凭借其独特的功能和优势,在众多电子元器件中脱颖而出,成为市场上的佼佼者。通过综合考虑其技术参数、使用场景和兼容性等因素,我们可以得出QJxx40xx系列是值得信赖的选择。

QJ6040KH5TP参数

参数
平均通态电流 -
断态最大重复峰值漏电流 20μA
RMS通态电流 40A
最大栅极触发电压 1.3V
最大栅极触发电流 50mA
最大栅极峰值反向电压 -
断态电压 600V
通态非重复峰值电流 500A
SCR类型 -
开启状态电压 1.6V
通用封装 TO-218AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ6040KH5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ6040KH5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ6040KH5TP QJ6040KH5TP数据手册

QJ6040KH5TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
