首页  >  产品百科  >  QJ6040KH7TP

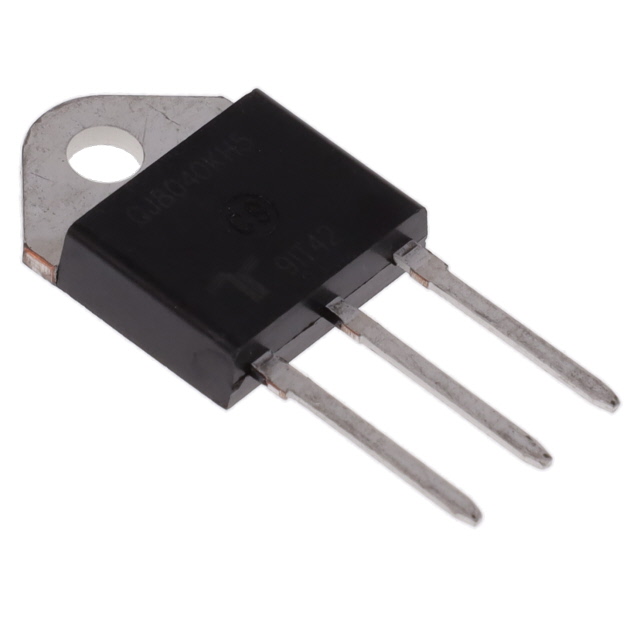

QJ6040KH7TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 100mA 40A 1.6V 500A 600V 20μA 1.3V TO-218AC 通孔安装
供应商型号: QJ6040KH7TP-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 QJ6040KH7TP

QJ6040KH7TP概述

    # 高温高压双向固态开关:QJxx40xx 系列 Alternistor Triacs 技术手册解析

    产品简介


    QJxx40xx 系列 Alternistor Triacs 是一款额定电流为 40 安培的高温高压双向固态开关,适用于交流开关和相位控制应用。产品广泛应用于电机速度控制、温度调节、照明控制及静态继电器等领域。根据不同的型号,该系列组件分为标准型(4 象限)和交替型(3 象限),并具有高 dv/dt 能力,适合要求苛刻的应用环境。

    技术参数


    以下是 QJxx40xx 系列的核心技术参数:
    | 参数名称 | 值 | 单位 |
    |
    | 最大工作电流(RMS) | 40 | 安培 |
    | 峰值非重复浪涌电流 | 420/500 | 安培 |
    | 阻断电压(VDRM/VRRM) | 400 至 800 | 伏特 |
    | 门极触发电流(IGT) | 35-100 | 毫安 |
    | 工作环境温度 | -40 至 150°C | 摄氏度 |
    此外,该系列产品符合 RoHS 标准,支持高达 150°C 的结温(TJ),并具有出色的过载能力(最高 500A)。其隔离能力高达 2500Vrms,并通过了 UL 认证。

    产品特点和优势


    1. 高可靠性:支持高达 800V 的额定电压,具备卓越的浪涌耐受能力(最高 500A),适用于极端工业环境。
    2. 高温适用性:结温高达 150°C,确保在恶劣温度条件下正常运行。
    3. 绿色环保:RoHS 合规,符合严格的环保要求。
    4. 增强的安全性:电隔离设计,确保用户的安全操作。
    5. 广泛的兼容性:支持多种封装(如 TO-218AC 和 TO-218X),便于集成到各种电路板设计中。

    应用案例和使用建议


    QJxx40xx 系列 Triacs 在多个领域得到了广泛应用,例如:
    - 电机速度控制:通过精确的相位控制实现电机调速。
    - 加热和照明控制:可高效处理大功率负载。
    - 商业电器和工业工具:在高精度设备中提供可靠开关能力。
    使用建议:
    1. 合理散热:为避免热积累,建议采用高效散热器,并遵循制造商推荐的热阻抗参数。
    2. 选择合适的驱动信号:门极触发电流(IGT)需满足应用需求,避免驱动不足导致误动作。
    3. 关注浪涌保护:由于高浪涌电流可能造成损坏,在设计时需考虑外部保护元件。

    兼容性和支持


    QJxx40xx 系列产品兼容主流 PCB 设计规范,并支持常见的焊接和成型工艺。Littelfuse 提供详尽的技术支持文档,包括热管理指南和应用案例参考。如有疑问,用户可通过官方技术支持热线或在线资源获取帮助。

    常见问题与解决方案


    1. 问题:浪涌电流导致设备损坏
    - 解决方案:添加外部保护电路(如快速熔丝),并在设计阶段充分评估浪涌承受能力。
    2. 问题:触发门极电流不足
    - 解决方案:确认驱动电路输出电流满足最小触发要求,必要时升级驱动芯片。
    3. 问题:高频 dv/dt 导致误触发
    - 解决方案:在门极处增加滤波元件以减少高频干扰。

    总结和推荐


    QJxx40xx 系列 Alternistor Triacs 是一款高性能、高可靠性的固态开关产品,特别适合需要高耐压和高温运行的工业应用场景。其独特的特性使其在市场上极具竞争力。综合来看,我们强烈推荐该系列产品用于需要高精度、稳定性和耐用性的场合。无论是用于工业自动化还是家用电器,QJxx40xx 系列均能提供卓越的支持和性能表现。

QJ6040KH7TP参数

参数
断态电压 600V
最大栅极峰值反向电压 -
开启状态电压 1.6V
通态非重复峰值电流 500A
RMS通态电流 40A
SCR类型 -
最大栅极触发电流 100mA
最大栅极触发电压 1.3V
断态最大重复峰值漏电流 20μA
平均通态电流 -
通用封装 TO-218AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ6040KH7TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ6040KH7TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ6040KH7TP QJ6040KH7TP数据手册

QJ6040KH7TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.4832 ¥ 87.7313
25+ $ 6.4721 ¥ 54.1636
库存: 745
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 87.73
直接购买
加入购物车
