Q8010L5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 10A 1.6V 100A,120A 800V 10μA 1.3V TO-220AB-L 通孔安装
供应商型号: 3930536
供应商: 海外现货
标准整包数: 1

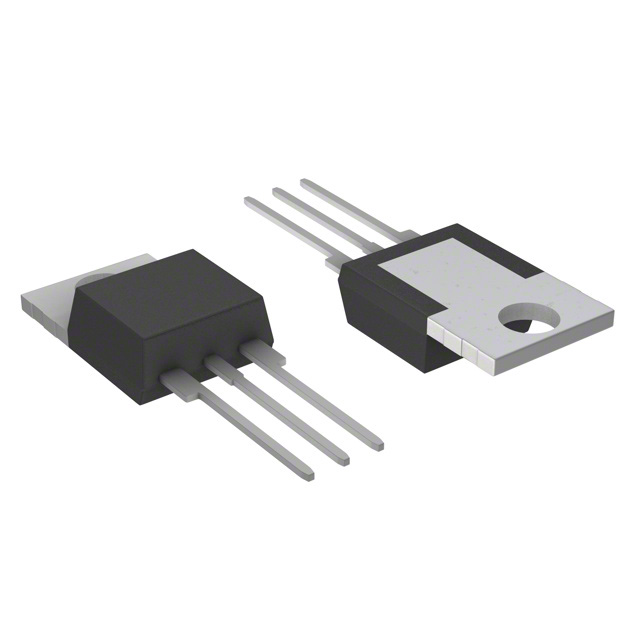

LITTELFUSE 晶闸管/可控硅 Q8010L5TP

Q8010L5TP概述

    #

    产品简介


    本技术手册介绍了两种主要类型的电子元器件:标准双向晶闸管(Triac)和三象限交替单向可控硅(Alternistor Triac)。这两种电子元器件主要用于控制和调节电路中的电流。它们在家电、工业控制设备、照明系统以及各种电子装置中广泛应用。

    技术参数


    以下是标准双向晶闸管和三象限交替单向可控硅的主要技术参数:
    标准双向晶闸管(Triac)
    | 参数 | 值 | 单位 |
    |
    | IT(RMS) (全波正弦波的均方根电流) | TC=95℃: 10A
    | ITSM (非重复性峰值浪涌电流) | f=50Hz, t=20ms: 100A
    | f=60Hz, t=16.7ms: 120A
    | I2t (熔断值) | tp=8.3ms: 60A2s
    | di/dt (电流上升率) | f=120Hz, TJ=125℃: 70A/s
    | IGMT (峰值门极触发电流) | TJ=125℃: 1.8A
    | PG(AV) (平均门极功率耗散) | TJ=125℃: 0.5W
    | Tstg (存储温度范围) | -40到150℃
    | TJ (工作结温范围) | -40到125℃
    三象限交替单向可控硅(Alternistor Triac)
    | 参数 | 值 | 单位 |
    |
    | IT(RMS) (全波正弦波的均方根电流) | TC=90℃: 10A
    | ITSM (非重复性峰值浪涌电流) | f=50Hz, t=20ms: 110A
    | f=60Hz, t=16.7ms: 120A
    | I2t (熔断值) | tp=8.3ms: 60A2s
    | di/dt (电流上升率) | f=120Hz, TJ=125℃: 70A/s
    | IGMT (峰值门极触发电流) | TJ=125℃: 2.0A
    | PG(AV) (平均门极功率耗散) | TJ=125℃: 0.5W
    | Tstg (存储温度范围) | -40到150℃
    | TJ (工作结温范围) | -40到125℃ |

    产品特点和优势


    1. 高可靠性:这些器件能够承受高达125℃的工作结温,适用于高温环境。
    2. 低功耗:平均门极功率耗散仅为0.5W,确保长期稳定运行。
    3. 高电流处理能力:标准双向晶闸管和三象限交替单向可控硅具有强大的电流处理能力,可承受高达120A的非重复性峰值浪涌电流。
    4. 宽工作电压范围:电压等级涵盖400V到1000V,满足多种应用需求。
    5. 易于安装:标准封装设计使得安装更加便捷。

    应用案例和使用建议


    应用案例
    1. 家用电器:用于控制电风扇、电饭煲等家电设备中的电机。
    2. 工业控制:应用于自动化生产线中的继电器和电动机控制。
    3. 照明系统:用于调光灯的亮度调节。
    使用建议
    1. 合理选择型号:根据具体应用场景选择合适的电压和电流等级。
    2. 考虑散热:保证良好的散热条件,以延长器件寿命。
    3. 正确接线:遵循制造商提供的接线图进行安装,避免错误连接导致损坏。

    兼容性和支持


    1. 兼容性:标准双向晶闸管和三象限交替单向可控硅可以与其他兼容的电子元器件和控制系统一起使用,提供广泛的兼容性。
    2. 支持和服务:制造商提供详尽的技术文档、应用指南和售后服务,以确保用户能够充分利用这些器件的优势。

    常见问题与解决方案


    1. Q: 设备过热怎么办?
    - A: 确保器件安装在散热良好的位置,或者增加散热片以帮助散热。确保电路中的负载不超过器件的额定电流。
    2. Q: 门极触发信号不稳定怎么办?
    - A: 检查门极触发信号的质量和稳定性。确保电源电压稳定,并且触发信号强度足够。如果需要,可以在门极增加外部滤波器。
    3. Q: 设备在高湿度环境下失效怎么办?
    - A: 在高湿度环境下,确保器件安装在防潮密封的环境中,或者使用专门设计的防潮封装。

    总结和推荐


    标准双向晶闸管和三象限交替单向可控硅是高性能的电力控制器件,具有高可靠性、低功耗和广泛的应用范围。这些器件非常适合在各种高压和大电流应用场景中使用。总体而言,强烈推荐这些产品,尤其是对于需要可靠电力控制的工业和家用设备。

Q8010L5TP参数

参数
最大栅极触发电流 50mA
最大栅极触发电压 1.3V
断态电压 800V
最大栅极峰值反向电压 -
断态最大重复峰值漏电流 10μA
通态非重复峰值电流 100A,120A
开启状态电压 1.6V
平均通态电流 -
SCR类型 -
RMS通态电流 10A
通用封装 TO-220AB-L
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q8010L5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q8010L5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q8010L5TP Q8010L5TP数据手册

Q8010L5TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
