V172BB60

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 2.765KV 70KA 1 2.5KV 3.03KV 2.15KV 1.7KV 6KJ 1.5nF@1MHz 底座安装 100mm(长度)*95mm(高度)
供应商型号: REB-WVDR3542
供应商: 海外现货
标准整包数: 4

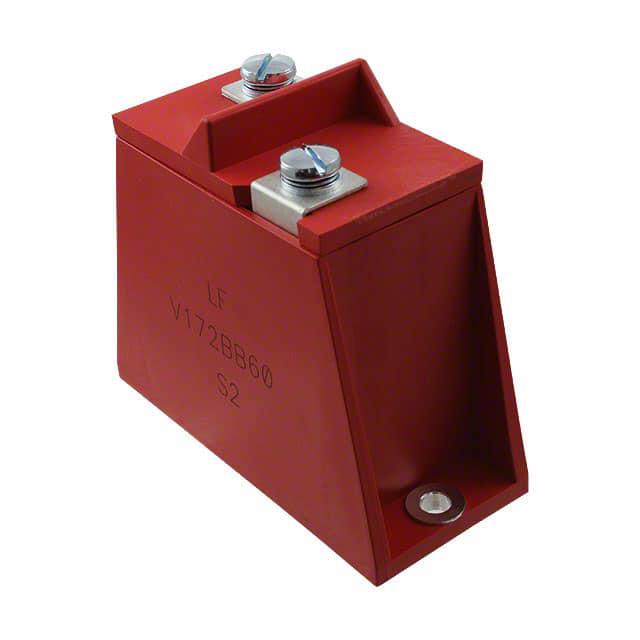

LITTELFUSE 压敏电阻 V172BB60

V172BB60概述

    BA/BB Series 工业高压终端压敏电阻技术手册

    产品简介


    BA 和 BB 系列瞬态浪涌抑制器是专为工业应用设计的大功率金属氧化物压敏电阻(MOVs)。这些压敏电阻适用于石油钻探、采矿、运输设备以及其他重型工业交流线路中的电机控制和电源保护。BA 和 BB 系列在包装构造上相似,但大小和额定值不同。BA 型号额定电压范围从 130V 到 880V,而 BB 型号则从 1100V 到 2800V。

    技术参数


    - 吸收能量能力
    - BA 系列:3200J
    - BB 系列:10000J
    - 工作电压范围
    - BA 系列:130V 至 880V
    - BB 系列:1100V 至 2800V
    - 瞬态浪涌能力
    - 8/20 微秒电流波峰值脉冲电流:50,000A 至 70,000A
    - 操作环境温度范围
    - -55°C 至 +85°C
    - 储存温度范围
    - -55°C 至 +125°C
    - 最大扭矩
    - 2.1 N.m
    - 绝缘等级
    - 高压测试:5000V
    - 绝缘电阻:1000MΩ
    - RoHS合规

    产品特点和优势


    - 高能吸收能力:BA 系列 3200J,BB 系列 10000J,适合需要高能吸收的应用场景。
    - 宽工作电压范围:BA 系列 130V 至 880V,BB 系列 1100V 至 2800V,满足各种工业应用需求。
    - 加固端子:确保线缆连接稳定可靠。
    - 完全电气隔离:确保电盘组件的电气隔离。
    - 大尺寸电盘:直径达 60mm。
    - 无降额至 85°C 环境。
    - 符合 RoHS标准。

    应用案例和使用建议


    BA/BB 系列广泛应用于工业控制系统、电机保护和电源保护系统中。例如,在石油钻探设备中,这类压敏电阻可以有效保护设备免受雷击和其他瞬态浪涌的损害。建议在安装时确保良好的散热条件,以避免过热损坏。

    兼容性和支持


    - 与电子元件的兼容性:BA/BB 系列与市面上主流的工业电子设备兼容。
    - 厂商支持:Littelfuse 提供详尽的技术支持和维护服务,确保客户能够充分利用产品性能。

    常见问题与解决方案


    1. 问题:瞬态浪涌能力不足怎么办?
    - 解决方案:确认安装位置的瞬态浪涌情况,并选择合适型号的压敏电阻。
    2. 问题:工作环境温度超出额定范围怎么办?
    - 解决方案:选择更高温度范围的型号,或者在必要时添加额外的冷却措施。
    3. 问题:无法满足原设计规格怎么办?
    - 解决方案:检查设备是否有超负荷运行的情况,如有,调整运行参数。

    总结和推荐


    BA/BB 系列压敏电阻凭借其高能吸收能力、宽工作电压范围和优异的电气隔离性能,在工业应用中表现出色。它非常适合于需要高可靠性浪涌保护的应用场合。鉴于其高性价比和广泛应用领域,强烈推荐选用 BA/BB 系列压敏电阻来保护关键设备。

V172BB60参数

参数
压敏电压 2.765KV
最大直流电压 2.15KV
最大压敏电压 3.03KV
最大交流电压 1.7KV
电路数 1
不同频率时的电容 1.5nF@1MHz
最小压敏电压 2.5KV
浪涌电流 70KA
能量 6KJ
长*宽*高 100mm(长度)*95mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

V172BB60厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V172BB60数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V172BB60 V172BB60数据手册

V172BB60封装设计

查看详情并下载
Symbol
Footprint
3D Model
