V430ZA05P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 430V 400A 1 387V 473V 369V 275V 11J 75pF@1MHz 通孔安装 29mm(长度)*5.6mm(高度)
供应商型号: UA-V430ZA05P
供应商: 海外现货
标准整包数: 1

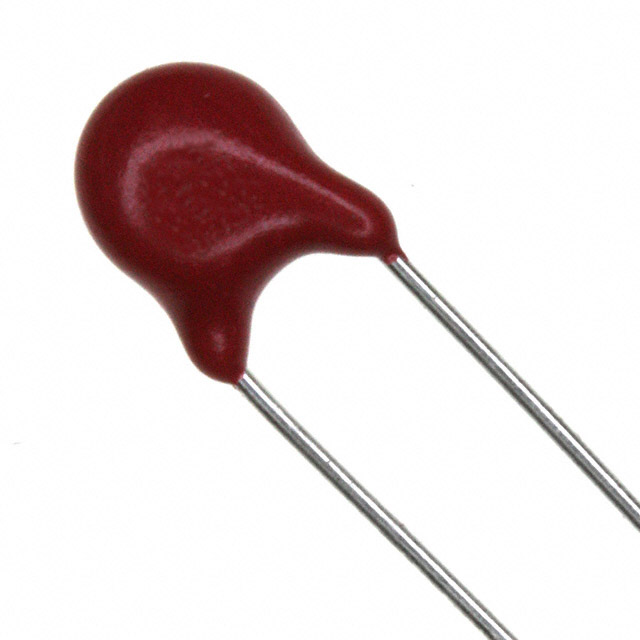

LITTELFUSE 压敏电阻 V430ZA05P

V430ZA05P概述

    金属氧化物压敏电阻(MOVs)——ZA系列径向引线压敏电阻

    产品简介


    ZA系列的瞬态电压浪涌抑制器是适用于低至中等电压电路和系统的径向引线金属氧化物压敏电阻(MOVs)。这种类型的压敏电阻主要用于电机控制、电信、电磁阀和电源电路中的组件保护,以保持数据完整性。

    技术参数


    ZA系列压敏电阻具有以下关键的技术参数:
    - 额定电压范围:AC电压范围(VM(AC)RMS)4V至460V;直流电压范围(VM(DC))5.5V至615V。
    - 峰值脉冲电流(ITM):8/20µs电流波形时为50A至6500A。
    - 单脉冲能量范围(WTM):10/1000µs电流波形时为0.1J至52J。
    - 操作环境温度范围(TA):-55°C至+85°C。
    - 存储温度范围(TSTG):-55°C至+125°C。
    - 典型电容(f=1MHz):型号尺寸不同,数值有所不同。
    - 最大额定值:部分型号具备更高额定值,可承受更高的电压,具体需要联系Littelfuse确认。

    产品特点和优势


    ZA系列压敏电阻具有一系列独特的优势,使其在市场上具有很强的竞争能力:
    - 环保认证:铅-free、无卤素、RoHS认证,符合环保标准。
    - 宽工作电压范围:在AC和DC下的电压范围广泛,满足不同应用场景的需求。
    - 耐高温性能:可在最高85°C的环境中工作而无需降额,部分型号甚至可以达到125°C的工作温度。
    - 多种尺寸选择:提供5mm、7mm、10mm、14mm和20mm五种不同尺寸,适用于不同的设计需求。
    - 可靠性高:能承受高达数千安培的电流冲击,保证系统在高压环境下稳定运行。

    应用案例和使用建议


    ZA系列压敏电阻广泛应用于各种工业设备中,例如电机控制、电信、电磁阀和电源系统等。对于需要高可靠性和耐用性的场合,ZA系列是一个理想的选择。
    使用建议:
    - 在安装时,确保压敏电阻正确连接,并选择适合的工作电压。
    - 定期检查压敏电阻的状况,及时更换损坏的元件以避免故障。
    - 考虑到可能的高频响应问题,在设计电路时合理布局以降低杂散电感的影响。

    兼容性和支持


    ZA系列压敏电阻支持各种应用,包括符合UL 1449、CECC 42201-006、IEC 61051-1/2标准的产品。Littelfuse公司提供全面的技术支持,包括产品选型指导和售后咨询服务。

    常见问题与解决方案


    问题1:如何确定正确的电压等级?
    解决方案:根据具体的应用场景和预期的瞬态电压水平来选择合适的电压等级。ZA系列提供了广泛的电压选项,可以参考技术手册中的电压范围选择合适的型号。
    问题2:如何处理过热问题?
    解决方案:确保压敏电阻的工作温度不超过规定的最大值。如果需要在高温环境下工作,可以考虑选择具有更好高温性能的型号,如酚醛涂层产品。

    总结和推荐


    ZA系列金属氧化物压敏电阻是一款高度可靠的瞬态电压抑制器,适用于多种工业应用。其独特的环保材料、宽广的工作温度范围以及丰富的型号选择使其在市场上脱颖而出。推荐在需要高可靠性和广泛应用场景的场合中使用。
    通过本文的详细介绍,希望读者能够更好地了解ZA系列压敏电阻的功能和优势,从而在选择和使用过程中做出更合适的选择。

V430ZA05P参数

参数
压敏电压 430V
最小压敏电压 387V
最大压敏电压 473V
最大直流电压 369V
浪涌电流 400A
最大交流电压 275V
能量 11J
电路数 1
不同频率时的电容 75pF@1MHz
长*宽*高 29mm(长度)*5.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V430ZA05P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V430ZA05P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V430ZA05P V430ZA05P数据手册

V430ZA05P封装设计

查看详情并下载
Symbol
Footprint
3D Model
