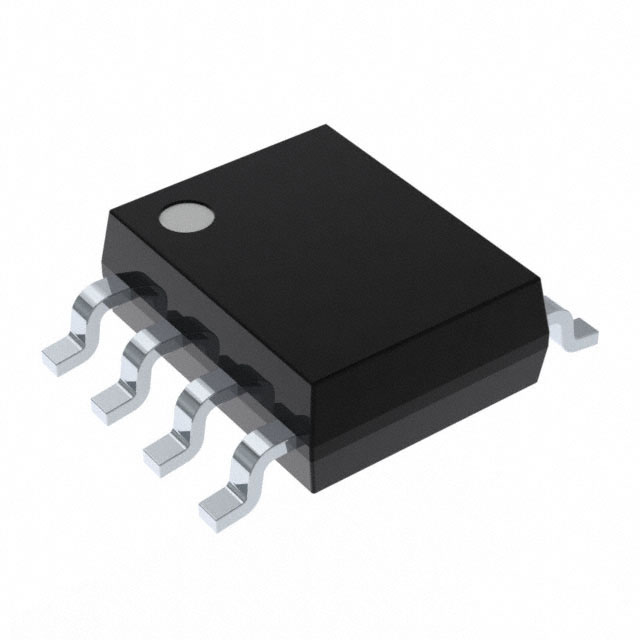

IXDI614SI

产品分类: 栅极电源驱动器
厂牌: LITTELFUSE
产品描述: Driver 14A 1-OUT Low Side Inv Automotive 8-Pin SOIC EP Tube
供应商型号: IXDI614SI-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 栅极电源驱动器 IXDI614SI

IXDI614SI概述


    产品简介


    产品类型:
    IXD614 系列高电流低侧驱动器属于集成电路(IC)产品线中的门驱动器,专为高效功率MOSFET和IGBT开关设计。这些驱动器适用于多种电力转换和控制应用,如开关电源、电机控制、直流到直流转换器、类D开关放大器和脉冲变压器驱动器。
    主要功能:
    - 提供高达14安培的峰值源电流和灌电流。
    - 宽广的工作电压范围,支持从4.5V到35V。
    - 能够承受-40°C到+125°C的极端温度。
    - 支持逻辑输入,能够承受高达5V的负向摆动。
    - 低传播延迟时间和快速的上升和下降时间。
    - 非常低的静态功耗,供应电流仅为10μA。
    - 低输出阻抗。
    应用领域:
    - 开关电源
    - 电机控制
    - 直流到直流转换器
    - 类D开关放大器
    - 脉冲变压器驱动

    技术参数


    以下是IXD614系列的详细技术参数:
    | 参数 | 型号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 供应电压 | VCC | 4.5 35 | V |
    | 输入电压(高) | VIH | 3.0 V |
    | 输入电压(低) | VIL 0.8 | V |
    | 输出电流(连续) | IOUT | - ±14 | A |
    | 输出电压(高) | VOH | VCC-0.025 V |
    | 输出电压(低) | VOL 0.025 | V |
    | 输出阻抗(高态) | ROH 0.4 | 0.8 | Ω |
    | 输出阻抗(低态) | ROL 0.3 | 0.6 | Ω |
    | 上升时间(负载电容=15nF) | tR 25 | 35 | ns |
    | 下降时间(负载电容=15nF) | tF 18 | 25 | ns |
    | 启用到输出高延时(仅IXDD614) | tENOH 31 | 60 | ns |
    | 禁用到高阻态延时(仅IXDD614) | tDOLD 44 | 70 | ns |

    产品特点和优势


    IXD614系列的特点包括:
    - 高效的峰值电流驱动能力:14安培的峰值源电流和灌电流,适合快速响应的应用需求。
    - 宽泛的工作温度范围:-40°C到+125°C,保证了在各种恶劣环境下的可靠运行。
    - 低传播延迟和高速度:快速的上升和下降时间使其特别适合于高频和高功率应用。
    - 低功耗:静态功耗仅为10μA,提高了整体能效。
    - 良好的温度稳定性:确保在各种温度条件下的稳定性能。
    - 逻辑输入保护:可承受高达5V的负向摆动,增加了系统的灵活性。

    应用案例和使用建议


    IXD614系列产品广泛应用于电源管理、电机控制和各种高功率转换应用中。以下是一些典型的应用实例和使用建议:
    1. 开关电源:IXD614可以用于提高开关电源的效率和响应速度,特别是在需要高频驱动的应用中。在使用过程中应注意选择合适的散热措施,以避免过热问题。

    2. 电机控制:IXD614的高电流驱动能力使其非常适合电机控制应用。在进行设计时,需考虑驱动器与电机之间的匹配问题,以确保最佳的控制效果。
    3. 直流到直流转换器:对于要求快速响应和高效转换的应用,IXD614是一个不错的选择。在设计时,应关注电源电压的稳定性,以确保最佳性能。

    兼容性和支持


    IXD614系列提供多种封装选项,包括8针DIP、8针Power SOIC、5针TO-220和5针TO-263。这些不同的封装形式提供了更多的灵活性,以适应不同的应用需求。此外,IXYS公司提供详细的技术支持文档,包括制造信息、安装指南和使用注意事项,以确保产品的正确使用和维护。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    1. 问题:无法正常启动
    - 解决方案:检查供应电压是否在指定范围内,确认接线无误。

    2. 问题:过热
    - 解决方案:增加散热片或使用散热风扇,确保良好的散热条件。

    3. 问题:输出电流不足
    - 解决方案:检查负载是否超出额定范围,或者是否存在接触不良的问题。

    总结和推荐


    总体而言,IXD614系列门驱动器以其高效、稳定的性能,在电力管理和转换领域具有显著的优势。其广泛的温度适应性和低功耗特性使其成为众多应用的理想选择。因此,我们强烈推荐该产品给需要高效、可靠门驱动解决方案的用户。

IXDI614SI参数

参数
最大传播延迟时间 -
下降时间 -
上升时间 -
通道类型 -
驱动配置 -
最大高压侧电压-自举 -
输入类型 -
电流 - 峰值输出(灌入,拉出) -
最大工作供电电压 -
栅极类型 -
逻辑电压 - VIL,VIH -
驱动数量 -
最小工作供电电压 -
通用封装 SOIC-8
包装方式 管装

IXDI614SI厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

IXDI614SI数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 栅极电源驱动器 LITTELFUSE IXDI614SI IXDI614SI数据手册

IXDI614SI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.2856 ¥ 53.1133
10+ $ 4.1321 ¥ 34.9161
25+ $ 3.4378 ¥ 28.7703
100+ $ 2.8254 ¥ 23.6448
300+ $ 2.4729 ¥ 20.6949
500+ $ 2.3398 ¥ 19.5813
1000+ $ 2.282 ¥ 19.0977
库存: 3835
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.11
