V50SM7

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 91V 1.2KA 1 91V 68V 50V SMD 贴片安装 11.4mm(长度)*3.9mm(高度)
供应商型号: V50SM7 涂标
供应商: 国内现货
标准整包数: 1

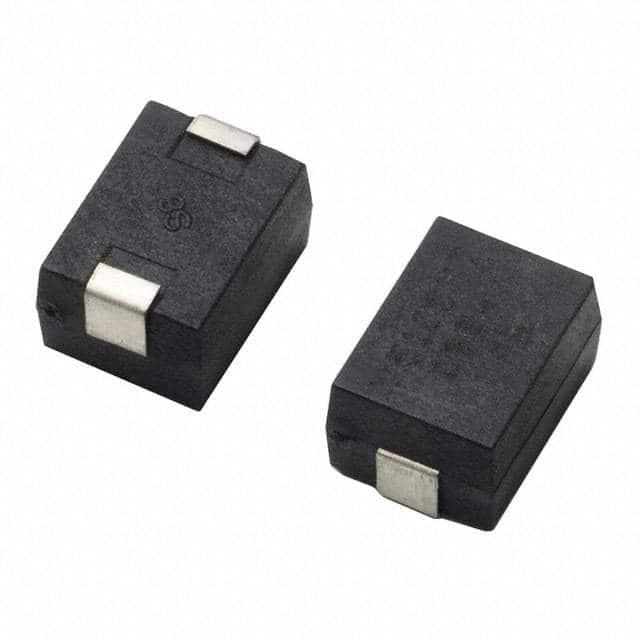

LITTELFUSE 压敏电阻 V50SM7

V50SM7概述

    文章:Littelfuse SM7系列表面贴装压敏电阻

    1. 产品简介


    Littelfuse SM7系列表面贴装压敏电阻(Metal-Oxide Varistors,MOV) 是一款专为表面贴装设计的金属氧化物压敏电阻。它们采用了聚苯硫醚(PPS)材料封装,具有耐高温、无铅、符合RoHS标准等特点。这些压敏电阻被广泛应用于交流电源计量等场合。

    2. 技术参数


    | 参数 | 描述 |

    | 最大操作环境温度 | 85°C |
    | 峰值脉冲电流 | 1200A |
    | 连续AC电压范围 | 50至510VAC RMS |
    | 连续DC电压范围 | 68至675VDC |
    | 能量范围 | 10至40J(10/1000µs电流波) |
    | 存储温度范围 | -40至125°C |
    | 高温去额定值曲线 | 见图1 |
    | 电容 | 45至700pF(频率1MHz) |

    3. 产品特点和优势


    - 电气等效性:与引线类型LA/ZA系列电气等效。
    - 高环境温度适应性:在高达85°C的环境中无需降额使用。
    - 良好的焊接性:可适用于回流焊和波峰焊工艺。
    - RoHS合规性:符合环保要求,无铅化生产。
    - 封装良好:绝缘电阻达1000MΩ,能承受2500V的高压测试。

    4. 应用案例和使用建议


    应用案例:SM7系列压敏电阻广泛应用于交流电源计量领域,例如电表中过电压保护。
    使用建议:
    - 热冲击防护:在焊接过程中需确保适当的预热,避免热冲击,焊接完成后应让电路板逐渐冷却。
    - 选择合适的型号:根据应用场合选择不同额定电压的型号,以达到最佳保护效果。

    5. 兼容性和支持


    兼容性:SM7系列与大多数主流的回流焊和波峰焊设备兼容。同时,Littelfuse提供详细的焊接工艺指导,帮助客户优化焊接过程。
    支持和服务:Littelfuse为客户提供详尽的技术文档和样品服务,确保产品顺利应用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现热冲击 | 使用适当的预热工艺,控制焊接峰值温度,减小热冲击风险。 |
    | 绝缘电阻下降 | 检查焊接质量,避免过高的焊接温度和时间导致绝缘损坏。 |

    7. 总结和推荐


    总结:Littelfuse SM7系列表面贴装压敏电阻以其高性能、可靠的焊接能力和广泛的温度适应性,成为交流电源计量领域的理想选择。其优良的电气性能和环境适应性使得它在实际应用中表现出色。
    推荐:强烈推荐在需要高性能、可靠性的电路保护场合使用Littelfuse SM7系列压敏电阻,特别是用于交流电源计量等领域。

V50SM7参数

参数
压敏电压 91V
最大压敏电压 91V
最大交流电压 50V
能量 -
电路数 1
浪涌电流 1.2KA
最小压敏电压 -
不同频率时的电容 -
最大直流电压 68V
长*宽*高 11.4mm(长度)*3.9mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V50SM7厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V50SM7数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V50SM7 V50SM7数据手册

V50SM7封装设计

查看详情并下载
Symbol
Footprint
3D Model
