59140-020

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: Proximity Sensor Reed NO 2.032cm 2-Pin
供应商型号: TS-59140-020
供应商: 海外现货
标准整包数: 100

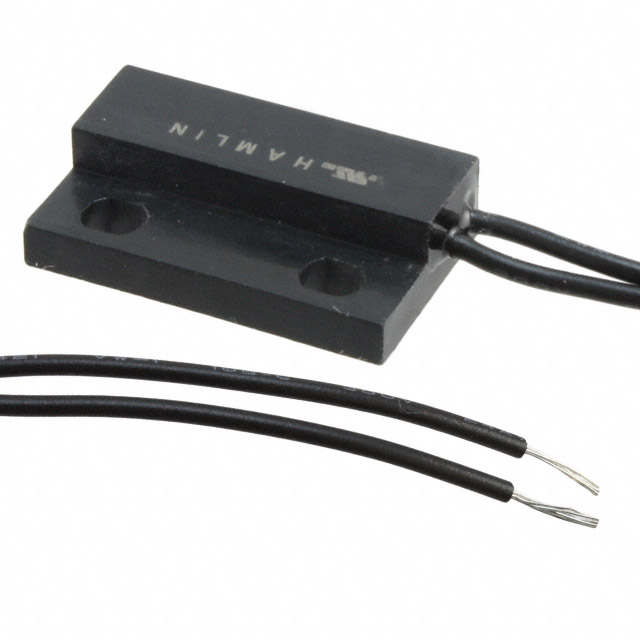

LITTELFUSE 磁簧开关 59140-020

59140-020概述


    产品简介


    本手册介绍了Hamlin公司的59140传感器及其匹配的57140执行器。该传感器是一种磁性接近传感器,主要应用于位置和限位传感、安全系统开关、线性执行器及门开关等领域。它具有无电源待机需求、可穿透非铁质材料(如木头、塑料或铝)等特点,适合在多种环境中使用。

    技术参数


    以下是59140传感器和57140执行器的技术规格:
    | 技术参数 | Form A | Form A | Form C | Form B |

    | 接触类型 | 标准 | 高电压 | 标准 | 标准 |
    | 接触额定值 (W) | 最大10 | 最大10 | 最大5 | 最大5 |
    | 直流电压切换 (Vdc) | 最大200 | 最大300 | 最大175 | 最大175 |
    | 直流击穿电压 (Vdc) | 最小250 | 最小450 | 最小200 | 最小200 |
    | 最大电流切换 (A) | 最大0.5 | 最大0.5 | 最大0.25 | 最大0.25 |
    | 最大承载电流 (A) | 最大1.2 | 最大1.5 | 最大1.5 | 最大1.5 |
    | 接触电阻 (Ω) | 最大0.2 | 最大0.2 | 最大0.2 | 最大0.2 |
    | 绝缘电阻 (Ω) | 最小10^10 | 最小10^10 | 最小10^9 | 最小10^9 |
    | 电容 (pF) | 典型0.3 | 典型0.2 | 典型0.3 | 典型0.3 |
    | 工作温度 (°C) | -40至+105 | -20至+105 | -40至+105 | -40至+105 |
    | 存储温度 (°C) | -65至+105 | -65至+105 | -65至+105 | -65至+105 |
    | 动作时间 (ms) | 典型1.0 | 典型1.0 | 典型1.0 | 典型1.0 |
    | 释放时间 (ms) | 典型1.0 | 典型1.0 | 典型1.0 | 典型1.0 |
    | 冲击耐受 (G) | 最大100 | 最大100 | 最大50 | 最大50 |
    | 振动耐受 (Hz) | 50-2000,最大30 | 50-2000,最大30 | 50-2000,最大30 | 50-2000,最大30 |

    产品特点和优势


    - 紧凑设计:仅需3.2平方厘米的电路板空间。
    - 易于安装和调整:提供螺钉固定或粘贴安装选项。
    - 无待机电源需求:适用于需要节能的应用场景。
    - 磁性密封技术:即使在恶劣环境下也能保持长期可靠运行。
    - 穿透非铁质材料:适用于多种材质的物体检测。

    应用案例和使用建议


    应用案例
    1. 位置和限位传感:传感器可用于检测机械设备的位置变化。
    2. 安全系统开关:用于防盗报警系统的触发开关。
    3. 门开关:安装在门框上检测门的开启或关闭状态。
    使用建议
    - 在极端温度环境下使用时,注意检查温度范围是否符合要求。
    - 确保安装位置避免直接冲击,以减少传感器损坏的风险。

    兼容性和支持


    该产品与各种标准的电气设备兼容,且Hamlin公司提供技术支持,帮助用户解决问题并确保产品的最佳性能。

    常见问题与解决方案


    1. Q:传感器不能正常工作怎么办?
    - A:首先检查电源连接是否正确,确认供电电压是否在规定的范围内。如果问题仍然存在,可以联系技术支持寻求进一步的帮助。
    2. Q:如何进行传感器的调整?
    - A:参考手册中的安装指南进行初步设置。如需进一步调整,建议联系专业的技术人员进行操作。

    总结和推荐


    59140传感器是一款紧凑、高效、可靠的磁性接近传感器,适用于多种工业和家庭应用。其独特的磁性密封技术和无待机电源需求使其成为众多应用场景的理想选择。推荐用于需要高可靠性、耐用性的场合。

59140-020参数

参数
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
长*宽*高 23mm*14mm*6mm
安装方式 导线安装,法兰安装
零件状态 在售
包装方式 散装

59140-020厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59140-020数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59140-020 59140-020数据手册

59140-020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.7572 ¥ 23.4362
200+ $ 2.5974 ¥ 22.0779
300+ $ 2.4738 ¥ 21.0273
500+ $ 2.4282 ¥ 20.6397
1000+ $ 2.3826 ¥ 20.2521
2500+ $ 2.337 ¥ 19.8645
库存: 200
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2343.62
