V20P17P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 27V 8KA 1 24.3V 297V 22V 17V 100J 18.75nF@1MHz 通孔安装 5mm(宽度)
供应商型号: 576-V20P17P
供应商: Mouser
标准整包数: 1

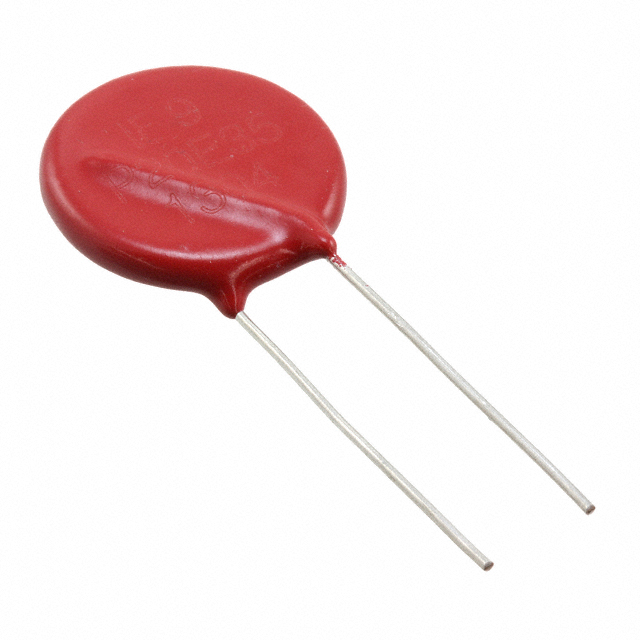

LITTELFUSE 压敏电阻 V20P17P

V20P17P概述

    LV UltraMOV® Series Radial Leaded Varistors

    1. 产品简介


    Littelfuse的LV UltraMOV®系列径向引线压敏电阻是专为直流电压应用设计的电路保护解决方案。该系列产品具备出色的浪涌电流耐受能力(最高可达10kA),能够在间接雷击干扰、系统开关瞬态及电源异常快速瞬变等情况下提供有效的保护。LV UltraMOV®系列的压敏电阻型号多样,适用于LED照明、无绳电话、音频视频设备、移动充电器、安防系统、消防报警系统、工业控制继电器等多个领域的设备保护需求。

    2. 技术参数


    | 参数 | 值 |

    | 最大连续电压 | AC RMS 11V 至 95V
    DC 14V 至 125V |
    | 额定电压(1mA时) | 11V 至 125V |
    | 最大钳位电压 | 18.0V 至 56.0V |
    | 最大峰值电流(8/20μs脉冲) | 1A 至 100A |
    | 单脉冲能量(2ms脉冲) | 0.8J 至 10000J |
    | 工作温度范围(环氧涂层) | -40°C 至 +85°C |
    | 工作温度范围(酚醛涂层) | -40°C 至 +125°C |
    | 存储温度范围(环氧涂层) | -40°C 至 +125°C |
    | 存储温度范围(酚醛涂层) | -40°C 至 +150°C |
    | 高温应用(酚醛涂层) | 最高可至+125°C |
    | 模型尺寸 | 5mm、7mm、10mm、14mm 和 20mm |

    3. 产品特点和优势


    - 低电压突破设计:LV UltraMOV®系列提供高达10kA的峰值浪涌电流耐受能力,为低压电路提供可靠保护。
    - 紧凑设计:采用小体积封装,适用于空间有限的应用场合。
    - 宽工作电压范围:额定交流电压从11V到95V,直流电压从14V到125V。
    - 环保认证:无铅、无卤素,符合RoHS标准。
    - 高工作温度:酚醛涂层选项下可承受高达125°C的工作温度。
    - 多种型号选择:提供5种不同的尺寸,满足不同应用需求。

    4. 应用案例和使用建议


    LV UltraMOV®系列压敏电阻在多个领域都有广泛应用。例如,在LED灯的设计中,使用LV UltraMOV®可以有效保护灯泡不受电网波动或瞬间高电压的损害;在移动充电器的设计中,LV UltraMOV®可以确保在输入电压突变的情况下稳定运行。
    对于使用建议,建议在进行安装前仔细检查产品的电气参数以确保匹配所需的应用场景。此外,为确保最佳效果,可以在设计电路时考虑并联多个压敏电阻以分散电流,从而延长整体使用寿命。

    5. 兼容性和支持


    LV UltraMOV®系列10mm、14mm和20mm的酚醛涂层版本已获得美国和加拿大的UL认证,并且所有环氧涂层型号均获得了美国的UL认证。TUV认证则覆盖10mm、14mm和20mm的酚醛涂层版本,隔离电压等级为800V。
    Littelfuse公司提供了详尽的技术支持和服务,包括使用手册、在线技术支持和样品服务等,帮助用户更好地理解和应用该系列产品。

    6. 常见问题与解决方案


    1. 问题:如何判断产品是否损坏?
    - 解决方案:观察压敏电阻表面是否有明显损伤,如开裂或烧焦痕迹。同时可以使用万用表测量其电阻值,如果电阻显著增加或短路,则表明产品可能已经损坏。

    2. 问题:在高温环境下使用是否会降低寿命?
    - 解决方案:对于温度超过85°C的情况,需根据实际情况减少最大浪涌电流和能量等级。对于酚醛涂层产品,最大可承受125°C的工作温度。

    3. 问题:如何选择合适的型号?
    - 解决方案:根据具体应用中的最大持续电压、最大峰值电流和能量吸收需求选择合适的产品型号。

    7. 总结和推荐


    总体而言,LV UltraMOV®系列径向引线压敏电阻在设计和应用方面都表现出了卓越的品质。它们不仅具备强大的保护能力,还具有良好的环保性能和广泛的适用范围。特别是在空间受限、对保护要求高的应用场景中,LV UltraMOV®系列产品是理想的选择。
    因此,强烈推荐使用LV UltraMOV®系列径向引线压敏电阻,特别是在需要高性能电路保护的场合。

V20P17P参数

参数
压敏电压 27V
最大压敏电压 297V
最大直流电压 22V
最小压敏电压 24.3V
不同频率时的电容 18.75nF@1MHz
能量 100J
最大交流电压 17V
电路数 1
浪涌电流 8KA
长*宽*高 5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V20P17P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20P17P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20P17P V20P17P数据手册

V20P17P封装设计

查看详情并下载
Symbol
Footprint
3D Model
