IXDD630MCI

产品分类: 栅极电源驱动器
厂牌: LITTELFUSE

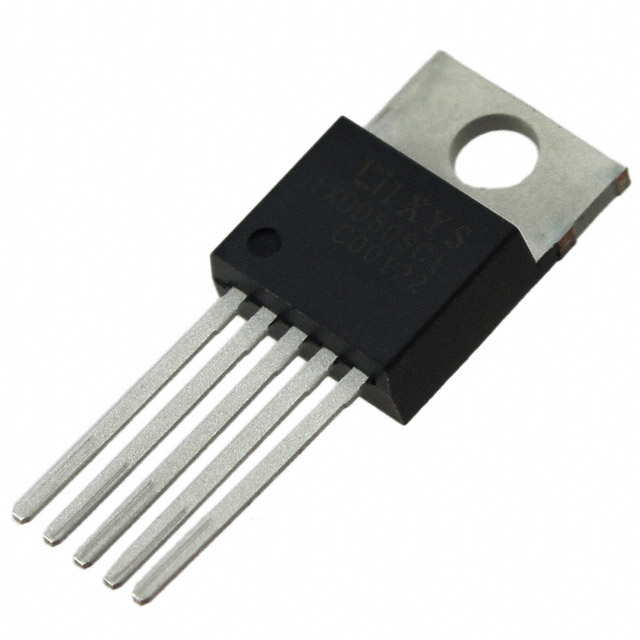

产品描述: Driver 30A 1-OUT Low Side Non-Inv 5-Pin(5+Tab) TO-220 Tube
供应商型号: 3930263
供应商: 海外现货
标准整包数: 1
LITTELFUSE 栅极电源驱动器 IXDD630MCI

IXDD630MCI概述


    产品简介


    IXD630系列是IXYS集成电路部门推出的一款高速门极驱动器,专为高效驱动最新的IXYS功率MOSFETs和IGBTs设计。该系列产品提供非反相驱动配置(IXDD630)和反相驱动配置(IXDI630),还有一种无使能端的非反相驱动配置(IXDN630)。这些驱动器具备低侧超快MOSFET驱动能力,广泛应用于开关电源、电机控制、直流到直流转换器和Class-D开关放大器等领域。

    技术参数


    - 输出电流:高达30A(源电流和灌电流)
    - 工作电压范围:0.3V至40V
    - 输入电压范围:-5V至VCC+0.3V
    - 逻辑输入耐受负摆动:高达5V
    - 上升时间和下降时间:小于20ns
    - 传播延迟时间:低至46ns(导通时)和46ns(关断时)
    - 低静态电流:10μA
    - 工作温度范围:-40°C至+125°C
    - 封装形式:5针TO-220和5针TO-263

    产品特点和优势


    IXD630系列具有许多独特的功能,使其在高频率和高功率应用中表现出色。这些特点包括:
    - 快速响应:不到20ns的上升时间和下降时间确保了高效的信号传输速度。
    - 低静态电流:10μA的低静态电流有助于降低功耗,提高能效。
    - 宽工作温度范围:-40°C至+125°C的极端工作温度范围使得产品适用于各种严苛环境。
    - 高驱动能力:可以提供高达30A的峰值驱动电流,适合大电流负载应用。

    应用案例和使用建议


    应用案例:
    - 开关电源:IXD630系列非常适合用于开关电源,如DC到DC转换器,可以实现高效的电源管理和转换。
    - 电机控制:在电机控制系统中,IXD630系列可以作为高效且可靠的驱动器,确保电机平稳运行。
    - 功率放大器:IXD630系列也适用于Class-D开关放大器,提供快速和稳定的信号处理能力。
    使用建议:
    - 确保电源电压稳定在额定范围内,以避免由于电压不足导致的“射击通过”现象。
    - 注意温度管理,特别是在高温环境下使用时,应采取适当的散热措施。
    - 在应用之前,请仔细阅读并遵循技术手册中的所有安全指南和建议。

    兼容性和支持


    IXD630系列与大多数IXYS公司的其他功率半导体产品兼容。制造商提供了详细的技术文档和支持服务,包括产品规格、应用笔记和技术支持热线。用户还可以通过制造商的官方网站获取更多信息和资源。

    常见问题与解决方案


    问题1:如何确保IXD630系列在低电压下的正常工作?
    解决方案:
    IXD630系列配备了欠压锁定保护(UVLO),只有当输入电压达到12.5V(IXD630版本)或9V(IXD630M版本)以上时,输出才会激活。如果在启动时电压过低,确保系统电压先达到上述阈值再启用IXD630。
    问题2:如何减少IXD630系列在高频率下的功耗?
    解决方案:
    可以通过合理选择负载电容(CLOAD)和电源电压(VCC)来优化功耗。根据测试数据,较高的VCC和较低的CLOAD通常可以降低功耗。此外,适当增加电路的散热可以进一步减少热损耗。

    总结和推荐


    IXD630系列是一套高性能的高速门极驱动器,适用于多种高功率应用。其出色的驱动能力和低功耗特性使其在市场上具有显著的竞争优势。对于需要高效、可靠驱动MOSFET和IGBT的应用,IXD630系列是理想的选择。我们强烈推荐该产品给对高性能驱动器有需求的工程师和技术团队。

IXDD630MCI参数

参数
下降时间 -
最大高压侧电压-自举 -
最大工作供电电压 -
驱动配置 -
驱动数量 -
上升时间 -
电流 - 峰值输出(灌入,拉出) -
通道类型 -
逻辑电压 - VIL,VIH -
输入类型 -
最小工作供电电压 -
最大传播延迟时间 -
栅极类型 -
包装方式 管装

IXDD630MCI厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

IXDD630MCI数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 栅极电源驱动器 LITTELFUSE IXDD630MCI IXDD630MCI数据手册

IXDD630MCI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 59.5593
10+ ¥ 53.3652
25+ ¥ 53.3652
50+ ¥ 52.4122
100+ ¥ 51.4593
250+ ¥ 51.4593
500+ ¥ 51.4593
库存: 240
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 59.55
