CAP-55/440R

产品分类: 铝电解电容
厂牌: LITTELFUSE
产品描述: 55μF 440V ±3% 60000h@ 70°C 底座安装
供应商型号: 576-CAP-55/440R
供应商: Mouser
标准整包数: 1
LITTELFUSE 铝电解电容 CAP-55/440R

CAP-55/440R概述

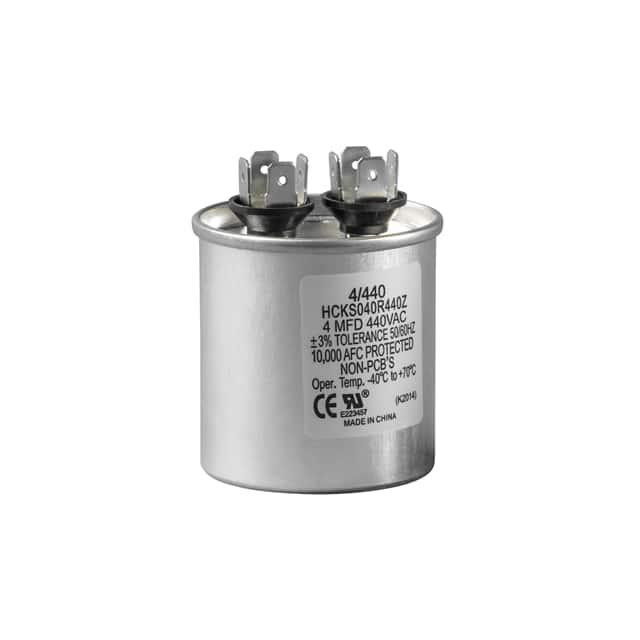

    # HCK Series Motor Run Capacitor 技术手册

    产品简介


    HCK 系列电容器专为单相电机设计,主要用于提升电机运行时的扭矩和效率。该系列电容器能够提供相位偏移到电机的次级绕组,从而显著提高电机的扭矩和功率因数。这一功能使其广泛应用于多个行业,如 HVAC/R(暖通空调和制冷)、食品饮料加工、游泳池及水疗设备、通用电机以及电子设备等。

    技术参数


    以下为 HCK 系列电机运行电容器的主要技术规格:
    - 额定电压:370V 和 440V AC(联系工厂获取其他电压)
    - 频率范围:50/60Hz
    - 额定温度范围:-40°C 至 70°C(-40°F 至 158°F)
    - 电容值:3μF 至 80μF(多种组合可选)
    - 泄漏电流:最大 30 μA
    - 耗散因子:最大 0.1%
    - 内部保护:UL 认证的桥式保护装置,最高可承受 10k 安培的短路电流
    - 寿命:在 94% 存活率条件下可达 22,000 小时;另有 60,000 小时选项
    - 安装方式:带扣带式安装
    - 外形设计:圆形或椭圆形壳体,适用于不同安装需求
    - 重量:0.39 磅至 2 磅(具体取决于型号)

    产品特点和优势


    - 多样化的电容值选择:满足不同应用场景的需求。
    - 卓越的冷却性能:采用铝制油填充结构,确保长时间稳定运行并延长使用寿命。
    - 高质量制造标准:遵循 UL 810 和 EIA 标准 RS-456,保证产品质量。
    - 可靠的连接设计:重型银合金触点配合快速连接端子,增强耐用性。
    - 宽广的工作温度范围:适应极端环境条件下的应用。

    应用案例和使用建议


    应用案例
    HCK 系列电容器被广泛用于各种工业和家庭设备中,例如空调压缩机、冰箱风扇、洗衣机驱动系统等。此外,在水泵、喷泉系统及其它需要高效率运行的电机中也表现优异。
    使用建议
    - 在选择合适容量的电容器时,请根据实际负载电流大小来确定。
    - 注意检查环境温度是否符合产品规定的操作区间。
    - 定期维护以确保设备的最佳性能。

    兼容性和支持


    HCK 系列电容器完全符合 RU 和 cRU 认证要求,并且通过了 UL/cUL 的相关认证。如果您有任何疑问或需要技术支持,可以直接联系 Littelfuse 客户服务团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动困难 | 检查所用电容器的容量是否匹配当前负载需求。|
    | 电容器过热 | 确保良好通风,避免阳光直射或靠近发热源。 |
    | 功率因数偏低 | 更换更大容量的电容器或调整现有设置。 |

    总结和推荐


    综上所述,HCK 系列电机运行电容器以其优异的设计、可靠的性能以及广泛的适用性成为了市场上不可多得的产品之一。无论是从功能还是性价比的角度来看,它都值得高度推荐给那些寻求高性能电机辅助解决方案的专业人士。如果您正在寻找一款能够有效改善电机效率同时又易于集成到现有系统的电容器,那么 HCK 系列将是您的理想之选。

CAP-55/440R参数

参数
电容值 55μF
额定电压 440V
容差 ±3%
ESR-等效串联电阻 -
纹波电流 -
工作寿命 60000h@ 70°C
安装方式 底座安装
零件状态 在售
包装方式 盒装

CAP-55/440R厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

CAP-55/440R数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 铝电解电容 LITTELFUSE CAP-55/440R CAP-55/440R数据手册

CAP-55/440R封装设计

查看详情并下载
Symbol
Footprint
3D Model
