P3100MEL

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE

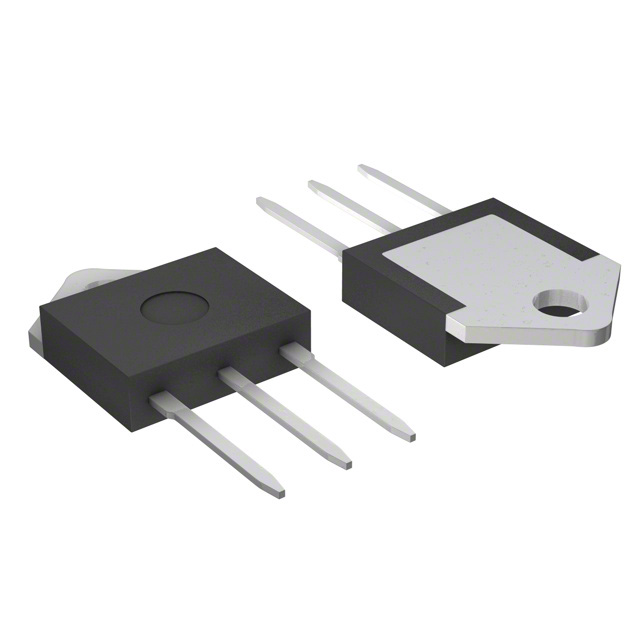

产品描述: 5KA TO-218-3,TO-218AC 通孔安装
供应商型号: TS-P3100MEL
供应商: 海外现货
标准整包数: 250
LITTELFUSE TVS二极管/ESD抑制器 P3100MEL

P3100MEL概述

    文章:SIDACtor® Protection Thyristors 技术手册解析

    1. 产品简介


    SIDACtor® Protection Thyristors 是一款高性能的过电压保护器件,属于5kA系列,采用坚固耐用的TO-218封装。这些器件设计用于在高暴露环境下为数据接口和交流电源线提供卓越的过压保护。典型应用场景包括有线电视(CATV)放大器、电信基站设备及蜂窝塔等。SIDACtor®组件具有优异的电气特性,能够在极端条件下有效保护设备免受浪涌电流的影响。

    2. 技术参数


    以下为SIDACtor® 5kA系列的主要技术参数:
    - 峰值脉冲电流(IPP):5000A(8/20μs),重复且长期稳定。
    - 触发电流(IT):最小值2.2A,最大值25A。
    - 反向阻断电压(VDRM):范围140V至600V。
    - 击穿电压(VS):范围155V至430V。
    - 寄生电容(Capacitance):最低值300pF,最高值650pF。
    - 工作温度范围:
    - 操作温度:-40°C 至 +150°C。
    - 存储温度:-65°C 至 +150°C。
    - 热阻:
    - 结点到外壳(R0JC):1.7°C/W。
    - 结点到环境(R0JA):56°C/W。
    - 认证标准:符合RoHS、铅-Free及卤素Free要求;UL认证作为隔离回路保护器。

    3. 产品特点和优势


    SIDACtor®组件的主要优势体现在以下几个方面:
    - 低电压超调:有效抑制电压波动。
    - 低导通电压:减少功耗。
    - 多次耐受能力:在额定范围内多次承受浪涌事件后性能不降。
    - 短路保护机制:当电流超过额定值时自动短路。
    - 机械强度:采用TO-218封装,坚固耐用。
    - 环保合规:满足RoHS和无卤素要求,适配全球市场。

    4. 应用案例和使用建议


    SIDACtor®组件广泛应用于高可靠性需求的场景,例如CATV设备、电信基础设施及电力传输系统。以下是一些使用建议:
    - 在设计电路时,确保选择与实际需求匹配的电压等级(如P1500ME适合140-180V范围,P4800ME适合450-600V范围)。
    - 为保证最佳性能,在使用过程中需保持散热良好,建议使用散热片或风扇。
    - 避免高温环境长时间运行以延长使用寿命。

    5. 兼容性和支持


    SIDACtor®组件支持多种接口和协议标准,如TIA-968-A/B、ITU-K.20/21/45等。此外,厂商提供了详尽的技术文档和支持服务,包括安装指南、故障排除手册等。如果需要额外技术支持,可通过官方渠道联系Littelfuse公司。

    6. 常见问题与解决方案


    以下是常见的用户问题及其解决方案:
    1. 问题:器件失效导致设备停机
    - 解决方法:检查是否存在过流现象,确认接线是否正确,必要时更换合适规格的组件。
    2. 问题:寄生电容过大影响信号质量
    - 解决方法:根据具体应用选择寄生电容较小的产品型号,避免在高频场合下使用高容量器件。
    3. 问题:焊接不良
    - 解决方法:严格按照制造商提供的焊接参数进行操作,避免过高温度或过长时间焊接。

    7. 总结和推荐


    SIDACtor® Protection Thyristors凭借其卓越的浪涌防护能力和广泛的适用性,成为行业内备受推崇的解决方案之一。其出色的耐久性、高效的保护性能以及全面的环保特性使其非常适合高可靠性的工业和通信领域应用。对于追求稳定性和性能的专业用户来说,强烈推荐选择SIDACtor®系列组件作为首选保护器件。

P3100MEL参数

参数
峰值脉冲电流 5KA
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
TO-218-3,TO-218AC
通用封装 TO-218-3,TO-218AC
安装方式 通孔安装
包装方式 卷带包装

P3100MEL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P3100MEL数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P3100MEL P3100MEL数据手册

P3100MEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 6.6368 ¥ 56.4128
500+ $ 6.2361 ¥ 53.0069
1000+ $ 5.9508 ¥ 50.5818
2000+ $ 5.8368 ¥ 49.6128
库存: 0
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 0
