V26MLA1206H

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 34V 150A 1 29.5V 385V 26V 20V 600mJ 720pF@1MHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 1057228
供应商: 海外现货
标准整包数: 0

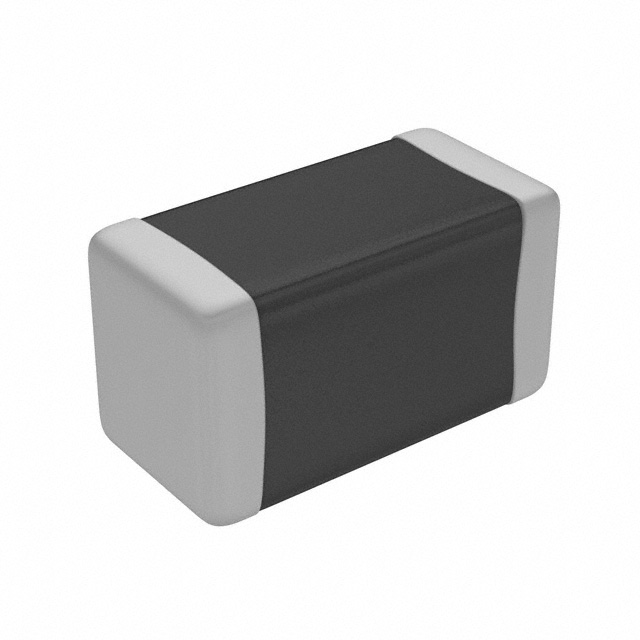

LITTELFUSE 压敏电阻 V26MLA1206H

V26MLA1206H概述

    MLA系列金属氧化物压敏电阻(MOV)技术手册

    产品简介


    MLA系列是Littelfuse公司的多层封装瞬态电压抑制器,专为电路板级保护设计。这些器件采用多层陶瓷制造技术,可以有效抑制多种瞬态事件,如电磁兼容性(EMC)标准规定的静电放电(ESD)和其他突发电压波动。与Zener二极管相比,MLA系列可以在更宽的温度范围内工作,且体积更小,适用于电源、控制和信号线的各种应用。

    技术参数


    - 尺寸规格:0402, 0603, 0805, 1206 和 1210
    - 额定直流电压范围:3.5V 至 120V
    - 最大连续工作电压:从3.5V到120V不等,具体取决于型号
    - 最大非重复性浪涌电流(8/20μs波形):从4A到500A不等
    - 最大非重复性浪涌能量(10/1000μs波形):从0.02J到2.5J不等
    - 最大钳位电压(8/20μs波形):根据型号不同,钳位电压从13.0V到260V不等
    - 工作温度范围:-55°C 至 +125°C
    - 额定电压(1mA直流测试电流下):从3.7V到165V不等
    - 典型电容(f=1MHz):从70pF到2500pF不等

    产品特点和优势


    - 环保合规:卤素无卤、符合RoHS标准
    - 封装技术:无铅芯片封装,适合现代回流焊和波峰焊接工艺
    - 耐温性:比Zener二极管具有更宽的工作温度范围
    - 小巧紧凑:比塑料封装组件更小的外形尺寸
    - 双向钳位:内置双向钳位功能
    - 静电放电保护:符合IEC 61000-4-2标准,空气放电等级达到15kV,接触放电等级达到8kV

    应用案例和使用建议


    - 应用案例:抑制电感开关产生的瞬态事件,如电磁干扰(EFT)和浪涌电压
    - 使用建议:用于电路板级别的瞬态电压保护,保护集成电路(IC)和晶体管;用于帮助实现终端产品的电磁兼容性

    兼容性和支持


    - 兼容性:与现代回流焊和波峰焊接工艺兼容
    - 技术支持:提供各种包装选项,包括H、T和A等,具体见包装部分

    常见问题与解决方案


    - 问题1:热冲击可能导致MLA系列损坏
    - 解决方案:确保预热阶段,并严格控制峰值焊接温度,避免超过260°C
    - 问题2:清洗时可能导致热冲击
    - 解决方案:允许板子缓慢冷却至50°C以下再进行清洗

    总结和推荐


    MLA系列的金属氧化物压敏电阻是一种高效可靠的瞬态电压抑制器,适合多种应用场合。其优越的性能、环保材料以及广泛的温度适应性使其在市场上具有较高的竞争力。我们强烈推荐将MLA系列应用于需要瞬态电压保护的设计中,以提高产品的可靠性和耐用性。

V26MLA1206H参数

参数
压敏电压 34V
最大交流电压 20V
能量 600mJ
浪涌电流 150A
最大压敏电压 385V
最大直流电压 26V
最小压敏电压 29.5V
不同频率时的电容 720pF@1MHz
电路数 1
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

V26MLA1206H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V26MLA1206H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V26MLA1206H V26MLA1206H数据手册

V26MLA1206H封装设计

查看详情并下载
Symbol
Footprint
3D Model
