0327025.UXS

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 585A²S 1KA Automotive 25A 底座安装 9.1mm*3.8mm*7.9mm
供应商型号: F11113-ND
供应商: Digi-Key
标准整包数: 1

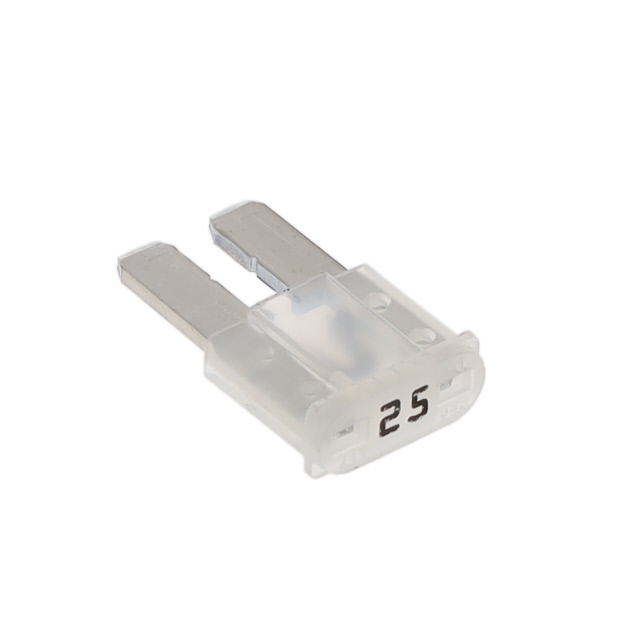

LITTELFUSE 熔断保险丝 0327025.UXS

0327025.UXS概述

    MICRO2™ Blade Fuses:高效可靠的电路保护选择

    产品简介


    MICRO2™ 刀型保险丝是专为汽车电路保护设计的最新标准产品。其超小型设计能够满足更多电路保护需求的同时减少占用空间,特别适合在高温严苛环境中使用。这些特点使 MICRO2™ 刀型保险丝成为保护车辆电路的首选产品。黑色彩色标记用于 20A 和 25A 型号,以提高视觉检测系统的对比度。

    技术参数


    - 电压额定值: 32 VDC
    - 中断额定值: 1000A @ 32 VDC
    - 温度范围:
    - 组件级温度范围:-40°C 至 +125°C(银镀层);-40°C 至 +105°C(锡镀层)
    - 系统级温度范围:-40°C 至 +105°C(银镀层);-40°C 至 +85°C(锡镀层)
    - 端子材料: 银合金(Ag Plated)/ 锡合金(Sn Plated)
    - 外壳材料: PA66
    - 符合标准: SAE 2741 和 ISO 8820-3
    - 冷电阻:
    - 3A: 31.7 mΩ
    - 5A: 17.4 mΩ
    - 7.5A: 10.8 mΩ
    - 10A: 7.7 mΩ
    - 15A: 4.9 mΩ
    - 20A: 3.5 mΩ
    - 25A: 2.6 mΩ
    - 30A: 2.1 mΩ
    - 典型温升曲线
    - 110% 额定电流: >100小时
    - 135% 额定电流: 0.75秒 至 120秒
    - 160% 额定电流: 0.30秒 至 50秒
    - 200% 额定电流: 0.15秒 至 5秒
    - 350% 额定电流: 0.04秒 至 0.50秒
    - 600% 额定电流: 0.02秒 至 0.100秒

    产品特点和优势


    - 紧凑设计: 适合现代紧凑型汽车电路布局。
    - 耐高温: 适应恶劣环境下的高性能表现。
    - 快速响应: 适用于需要迅速切断电源的应用场合。
    - 高可靠性: 在极端温度下依然稳定可靠。
    - 视觉对比增强: 便于自动化检测系统识别。

    应用案例和使用建议


    MICRO2™ 刀型保险丝广泛应用于汽车电路保护系统中,确保关键组件在异常情况下的安全。建议在安装时注意布线,避免过载电流引发保险丝过早熔断。此外,定期检查保险丝的状态和更换老化部件能进一步提升系统的稳定性。

    兼容性和支持


    - 兼容性: 适用于多种车型和电气系统。
    - 技术支持: Littelfuse 提供详尽的技术文档和售后支持服务,确保客户能够在使用过程中获得必要的帮助。

    常见问题与解决方案


    - 问题一: 保险丝频繁熔断。
    - 解决办法: 检查电路负载,确保没有超过保险丝的额定值。
    - 问题二: 无法识别保险丝状态。
    - 解决办法: 使用专业的检测工具进行检测,并根据指示灯或系统报警提示进行处理。
    - 问题三: 保险丝寿命短。
    - 解决办法: 定期更换保险丝,确保其处于最佳工作状态。

    总结和推荐


    综上所述,MICRO2™ 刀型保险丝以其卓越的性能、可靠性和广泛应用前景,在现代汽车电路保护领域具有不可替代的地位。对于需要高度电路保护的应用场景,我们强烈推荐选用此款产品。

0327025.UXS参数

参数
熔断特性 -
保险丝类型 Automotive
熔断 I²t 585A²S
额定电流 25A
熔断电流 1KA
额定电压-AC -
额定电压-DC 32V
长*宽*高 9.1mm*3.8mm*7.9mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0327025.UXS厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0327025.UXS数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0327025.UXS 0327025.UXS数据手册

0327025.UXS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.529 ¥ 4.4701
5+ $ 0.4393 ¥ 3.7121
10+ $ 0.4048 ¥ 3.4206
50+ $ 0.3149 ¥ 2.6611
100+ $ 0.2907 ¥ 2.4567
250+ $ 0.2516 ¥ 2.1059
500+ $ 0.2321 ¥ 1.9426
1000+ $ 0.2141 ¥ 1.7914
5000+ $ 0.1771 ¥ 1.4818
库存: 255
起订量: 1 增量: 1
