首页  >  产品百科  >  PSR072DL0550X

PSR072DL0550X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 1KV 1.3KV 100KA,150KA 快速熔断 Square 550A 支架安装,螺纹安装 72.2mm*60mm*66mm
供应商型号: ZT-PSR072DL0550X
供应商: 海外现货
标准整包数: 1

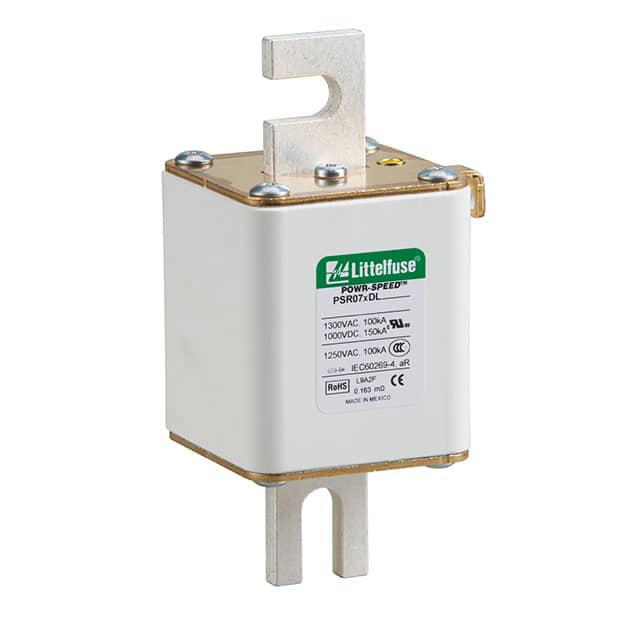

LITTELFUSE 熔断保险丝 PSR072DL0550X

PSR072DL0550X概述

    POWR-SPEED® Fuse 技术手册

    1. 产品简介


    产品名称: POWR-SPEED® Fuse
    制造商: Littelfuse
    发布日期: 2019年
    产品类型: 高速熔断器
    主要功能: 提供高速电路保护,特别适用于敏感电力半导体设备的保护。
    应用领域: 电源转换设备(如不间断电源、逆变器、整流器、驱动器)、直流系统(如直流共母线系统、直流注入制动系统)、电池保护应用(如储能系统)、电动汽车充电站、加热器和电源供应等。

    2. 技术参数


    | 项目 | 规格 |

    | 电压等级 (交流) | 550 V 至 1300 V |
    | 电压等级 (直流) | 480 V 至 1000 V |
    | 电流等级 | 40 A 至 2000 A |
    | 短路断开能力 (交流) | 100 kA 至 200 kA |
    | 短路断开能力 (直流) | 150 kA |
    | 时间常数 | 10 ms |
    | 微动开关 | 支持 |
    | 安装方式 | DIN 43653 刀片式 |
    | 材料 | 外壳:陶瓷
    触点:镀铜 |
    | 认证 | UL 248-13 认可
    C-UR-US
    IEC 60269-4 (Class aR)
    CCC |

    3. 产品特点和优势


    产品优势:
    - 最佳直流性能:适用于高压直流环境。
    - 极高的电流限制:快速响应,提供高水平的保护。
    - 卓越的循环能力:确保长期稳定运行。
    - 全球认证:符合多种国际标准。
    - 可视化指示:标配可视化故障指示和微动开关选项,便于外部监控。
    - 低功耗设计:减少发热,延长使用寿命。
    - 符合美国和加拿大要求:UL 和 C-UR-US 认证。

    4. 应用案例和使用建议


    应用案例:
    - 电源转换设备:用于不间断电源(UPS)、逆变器、整流器和电机驱动器。
    - 直流系统:应用于直流共母线系统、直流注入制动系统。
    - 电池保护应用:保护能量存储系统中的电池组。
    - 电动汽车充电站:确保充电桩的安全性。
    - 加热器和电源供应:为各种加热设备和电源供应提供安全保护。
    使用建议:
    - 在选择型号时,确保其电压等级和电流等级符合实际应用需求。
    - 对于频繁工作的系统,选择具有高循环能力的产品以确保可靠性。
    - 在需要远程监控的场合,建议使用带有微动开关的产品。

    5. 兼容性和支持


    兼容性:
    - 可以通过 DIN 43653 接口与多种工业控制系统兼容。
    - 适用于多种电力转换设备和电源管理设备。
    支持和服务:
    - Littelfuse 提供全面的技术支持和维护服务。
    - 详细的产品文档和应用指南可以在 Littelfuse 的官方网站上下载。

    6. 常见问题与解决方案


    问题:
    1. 如何确定合适的熔断器型号?
    2. 在更换熔断器时需要注意什么?
    3. 如何进行日常维护?
    解决方案:
    1. 选择合适的型号时,需要考虑系统的工作电压和预期电流。
    2. 更换熔断器前,请确保电源已完全关闭并接地。
    3. 日常维护建议定期检查熔断器的外观是否有损坏,并确保安装正确无误。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高效的电路保护,适用于高压直流系统。
    - 良好的温度适应性,能在广泛的环境中稳定工作。
    - 拥有多个认证,确保产品质量可靠。
    - 提供远程故障监控功能,便于维护。
    推荐:
    鉴于 POWR-SPEED® Fuse 的优越性能和广泛的应用范围,强烈推荐在需要高效、可靠电路保护的工业和电力系统中使用。该产品不仅能满足当前的需求,还能适应未来的发展趋势。

PSR072DL0550X参数

参数
额定电流 550A
熔断电流 100KA,150KA
额定电压-AC 1.3KV
额定电压-DC 1KV
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t -
长*宽*高 72.2mm*60mm*66mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR072DL0550X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR072DL0550X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR072DL0550X PSR072DL0550X数据手册

PSR072DL0550X封装设计

查看详情并下载
Symbol
Footprint
3D Model
