020902.5MXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 350V 50A²S 慢速熔断 Cartridge,Glass 2.5A 底座安装 14.48mm(长度)
供应商型号: ZT-020902.5MXP
供应商: 海外现货
标准整包数: 1

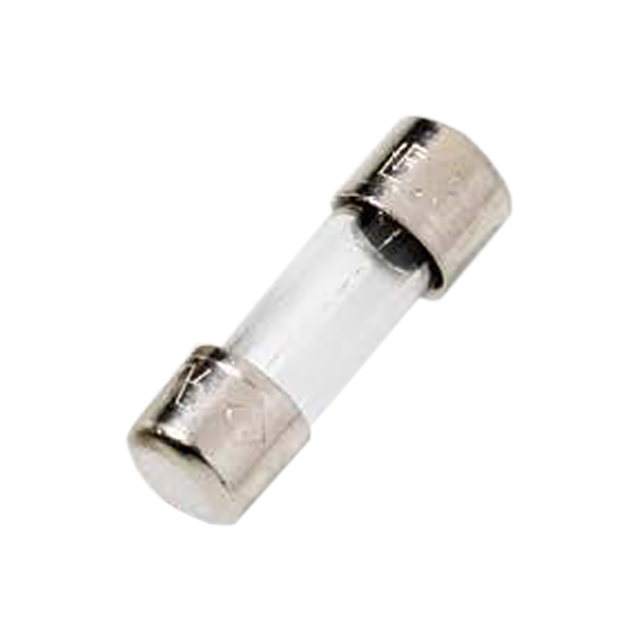

LITTELFUSE 熔断保险丝 020902.5MXP

020902.5MXP概述

    209 Series Slo-Blo® Fuse 技术手册

    1. 产品简介


    产品类型:Slo-Blo® 慢熔断保险丝
    主要功能:提供延时保护功能,适用于照明系统、电源转换器和其他需要慢熔断特性的电子设备
    应用领域:电子照明球栅、电源电路、汽车电子设备等

    2. 技术参数


    - 额定电流:0.25A 至 7A
    - 额定电压:350VAC
    - 开路时间(百分比额定电流):
    - 100%:4小时,最小值
    - 135%:1小时,最大值
    - 200%:3秒,最小值;20秒,最大值
    - 短路电流:100A@350VAC
    - 冷态电阻(欧姆):范围 0.0116 至 2.410
    - 熔化指数(A²秒):范围 1.60 至 70.0
    - 材料:玻璃体、镍镀黄铜帽、锡镀铜引脚
    - 尺寸:长度 1.50 英寸,直径 0.16 英寸至 0.19 英寸
    - 操作温度:-55°C 至 125°C
    - 包装方式:松散包装、带状卷盘
    - 认证标准:符合 UL/CSA 248-14 和 DENAN 附件3的标准要求

    3. 产品特点和优势


    - 小体积:相比传统3AG系列,209系列在相同性能下体积减少三分之一。
    - 环保材料:采用无铅材料,符合RoHS标准。
    - 宽范围适用:提供多种不同规格的产品,满足不同应用需求。
    - 可靠性高:通过严格的测试,包括热冲击、振动和湿度测试,确保长期可靠运行。

    4. 应用案例和使用建议


    应用案例:
    该保险丝常用于照明系统的过流保护,特别是对于需要慢熔断特性的电路,如LED驱动器和照明控制器。
    使用建议:
    - 确保安装在正确规格的保险丝座内,以避免电流过大导致的损坏。
    - 定期检查电路以确保保险丝未熔断。
    - 在更换保险丝时,务必切断电源,以确保安全。

    5. 兼容性和支持


    兼容性:
    209系列可与各种保险丝座兼容,包括插线式、面板安装式及PCB板安装式。建议使用150型号的插线式保险丝座,最大应用电压为350VAC,最大应用电流为10A。
    支持和服务:
    Littelfuse公司提供技术支持服务,具体使用建议和注意事项请参阅用户手册。如有超出规定电压和电流的应用需求,建议联系厂家咨询。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题:保险丝频繁熔断。
    解决方案:检查电路是否存在过载情况,更换更高额定电流的保险丝。
    2. 问题:安装时保险丝无法正确工作。
    解决方案:确认安装在正确的保险丝座内,并按照手册指示正确接线。
    3. 问题:保险丝在正常使用中熔断。
    解决方案:检查是否有短路现象,排除故障后重新安装。

    7. 总结和推荐


    总结:
    Littelfuse 209系列Slo-Blo®保险丝以其小体积、高可靠性及广泛应用范围,在电子设备过流保护方面表现出色。该系列产品特别适合用于需要慢熔断特性的照明系统和电源电路中。
    推荐:
    强烈推荐使用此产品,尤其在需要延时保护功能的场合。其环保特性、高可靠性和广泛的适用范围使其成为许多应用的理想选择。

020902.5MXP参数

参数
额定电流 2.5A
熔断电流 -
额定电压-AC 350V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 50A²S
长*宽*高 14.48mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

020902.5MXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

020902.5MXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 020902.5MXP 020902.5MXP数据手册

020902.5MXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
