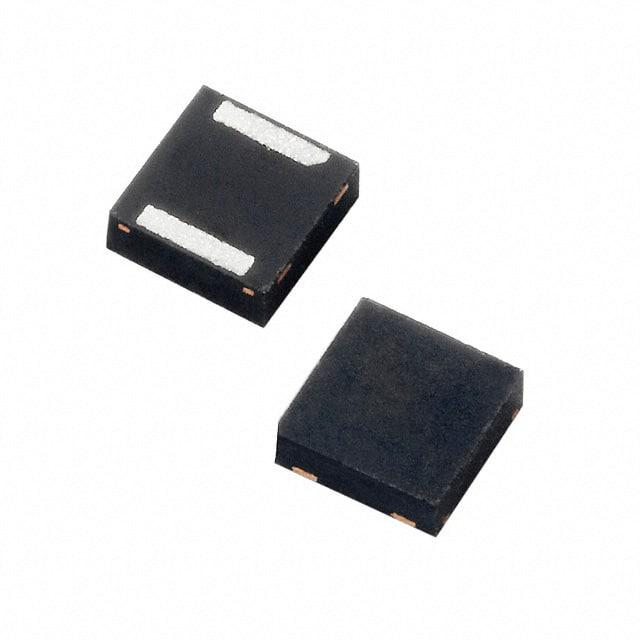

PLED13Q12

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 26V 13V TDFN-2 贴片安装
供应商型号: TS-PLED13Q12
供应商: 海外现货
标准整包数: 5000
LITTELFUSE TVS二极管/ESD抑制器 PLED13Q12

PLED13Q12概述

    # PLED Series Open LED Protectors

    产品简介


    PLED系列开路LED保护器是由Littelfuse公司生产的一类特殊保护器件。这些保护器的主要功能是在LED串中某一个LED发生开路故障时提供一个切换电子旁路路径,确保剩下的LED能继续正常工作。这一功能对于提高户外LED照明系统的可靠性至关重要,尤其适用于街道照明、户外标识、飞机跑道照明、路边警示灯以及其他室外照明应用。

    技术参数


    以下是PLED系列产品的关键技术规格:
    | 参数 | 型号 | 数值范围 | 单位 |
    ||
    | VBR(击穿电压) 6-18 | V |
    | ITR(维持电流) 6-13 | mA |
    | VT(触发电压) 1.0-1.2 | V |
    | dV/dt(电压上升率) 250 | V/μs |
    | TJ(工作结温) -40 至 +150 | °C |
    | RθJA(热阻) | DO-214 | 901 | °C/W |
    QFN | 1201 | °C/W |
    电气特性
    - 兼容工业级LED,尤其是1W、2W和3W的LED,具有约3V的正向电压。
    - 可用于单个LED和多串LED保护,适用PWM频率最高可达30kHz。

    产品特点和优势


    - 快速开关:能够迅速响应LED的开路故障。
    - 自动复位:在断电后自动复位,无需手动操作。
    - 封装小巧:提供QFN(低轮廓,小尺寸)和标准DO-214AA两种封装,适用于密集电路板布局。
    - 环保合规:符合RoHS标准,无卤素设计,适用于工业照明环境。
    - 耐高温:能够在-65°C至+150°C的温度范围内稳定工作。

    应用案例和使用建议


    PLED系列产品在多个户外LED照明应用中表现优异。例如,在街道照明系统中,当某一个LED损坏时,保护器会立即切换到旁路模式,确保其他LED不受影响。另外,对于户外广告牌的LED模块,PLED可以有效地减少因单一LED损坏导致的整体亮度降低问题。
    使用建议:
    - 在安装PLED时,确保按照推荐的焊接参数进行操作,以避免因焊接不当造成的损坏。
    - 对于高功率密度的应用,如需要更高散热要求的场合,应考虑增加散热片以提高散热效果。

    兼容性和支持


    PLED系列产品与大多数现代工业级LED灯具兼容。Littelfuse公司提供了详尽的技术支持文档和应用指南,帮助用户正确安装和使用这些保护器。此外,Littelfuse还提供长期的质保服务和技术支持。

    常见问题与解决方案


    - 问题:如何判断PLED是否已触发?
    解决方法:可以通过测量PLED两端的电压来判断。一旦LED开路,电压会降至零。
    - 问题:如何防止PLED过热?
    解决方法:在设计电路时,确保PLED有足够的散热空间,并采用适当的散热措施,如添加散热片。

    总结和推荐


    总体来看,PLED系列保护器以其快速反应能力、自动复位功能和优秀的电气特性,为户外LED照明应用提供了可靠的保护。特别是在街道照明和户外标识等领域,其卓越的表现使得维护成本大大降低。因此,我们强烈推荐使用该系列产品,尤其是在需要高度可靠性的应用场合。
    综上所述,PLED系列不仅在性能上满足了严格的工业标准,还在环境保护和长期稳定性方面表现出色,是非常值得推荐的产品。

PLED13Q12参数

参数
击穿电压 13V
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 26V
2-TDFN
通用封装 TDFN-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PLED13Q12厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PLED13Q12数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE PLED13Q12 PLED13Q12数据手册

PLED13Q12封装设计

查看详情并下载
Symbol
Footprint
3D Model
