PSR031UL0500Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 200KA,150KA 快速熔断 Square 500A 支架安装,螺纹安装 48.2mm*51.5mm*57.5mm
供应商型号: ET-3285815
供应商: 海外现货
标准整包数: 1

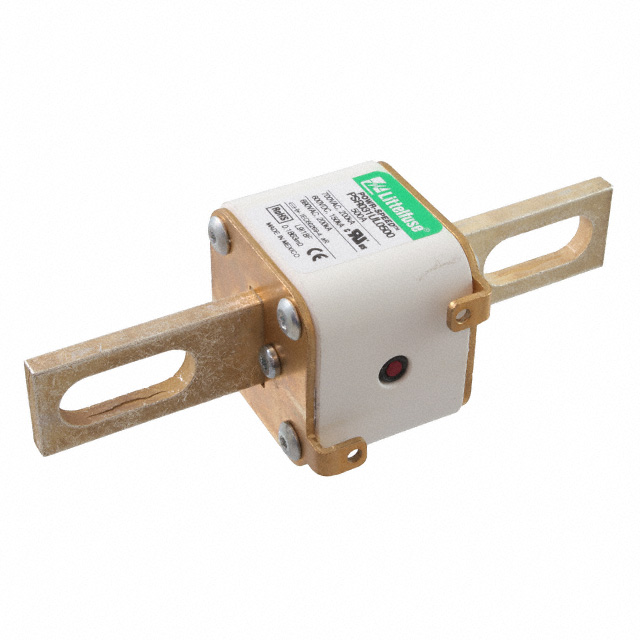

LITTELFUSE 熔断保险丝 PSR031UL0500Z

PSR031UL0500Z概述

    POWR-SPEED® Fuse: High-Speed Square Body

    1. 产品简介


    产品类型:PSR系列高速方体保险丝,主要用于保护电力半导体装置。
    主要功能:
    - 高速过电流保护,适用于快速响应的需求。
    - 优化设计,满足现代电力转换设备所需的电路保护标准。
    - 具备视觉和微动开关的熔断指示功能。
    应用领域:
    - 功率转换装置(如不间断电源、逆变器、整流器、驱动器)。
    - 直流系统(直流共母线、直流注入制动)。
    - 电池保护应用(储能系统)。
    - 电动汽车充电站。
    - 加热器和电源供应器。

    2. 技术参数


    | 规格 | 参数 |

    | 电压范围 (交流) | 550 V至1300 V |
    | 电压范围 (直流) | 480 V至1000 V |
    | 电流范围 | 40 A 至 2000 A |
    | 中断能力 (交流) | 100 kA 至 200 kA |
    | 中断能力 (直流) | 150 kA |
    | 时间常数 | 10 ms |
    | 微动开关 | 支持 |
    | 安装方式 | 螺栓安装插片式 |
    | 材料 | 本体:陶瓷 |
    接触:镀铜 |
    | 认证 | UL 248-13 认可(档案号:E71611)|
    cURus 认证(档案号:E71611) |
    IEC 60269-4 (Class aR) |
    | 环境条件 | 符合RoHS标准,符合REACH法规 |
    | 工作温度 | -55°C 至 +125°C |
    | 存储温度 | 最高+35°C,相对湿度<65% |
    | 原产国 | 墨西哥 |

    3. 产品特点和优势


    - 卓越的直流性能:针对直流系统的高性能保护。
    - 极其限流:具备极强的限流能力。
    - 优异的循环能力:适用于频繁开关的应用场景。
    - 全球认证:符合cURus和IEC标准。
    - 视觉和微动开关熔断指示:易于监控和维护。
    - 低功耗设计:高效能低能耗。
    - 符合美国和加拿大要求:确保在全球范围内广泛应用。

    4. 应用案例和使用建议


    - 应用案例:
    - 不间断电源(UPS):在高功率设备中,保证系统的稳定运行。
    - 电动汽车充电站:确保充电过程中的安全性。
    - 使用建议:
    - 在选择合适规格的保险丝时,考虑实际的工作电压和电流,确保保险丝能在合适的范围内工作。
    - 由于其具备高中断能力,可以在极端条件下提供可靠保护。
    - 定期检查视觉和微动开关指示,确保及时发现并处理潜在故障。

    5. 兼容性和支持


    - 兼容性:与各类功率半导体装置兼容,如二极管、三端双向可控硅、IGBT、SCR、MOSFET等。
    - 支持和维护:提供详细的技术文档和客户支持,方便用户进行安装和维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断后如何更换保险丝? | 使用相同规格的保险丝进行更换,确保正确连接。 |
    | 如何确定是否需要更换保险丝? | 观察微动开关指示或视觉指示是否熔断。 |
    | 安装时出现异常发热怎么办? | 检查接线是否松动或存在短路,确保正确的安装和接线。|

    7. 总结和推荐


    这款Littelfuse POWR-SPEED® PSR系列高速保险丝以其卓越的性能、广泛的应用领域以及优秀的客户支持,成为了市场上备受推崇的产品。它特别适用于对电流敏感的电力转换设备保护,能够有效避免过电流造成的损害,且具备优异的循环能力和高效的能源利用效率。
    总体来看,这是一款高度可靠的保险丝,无论是从技术性能还是应用前景来看,都非常值得推荐使用。对于需要高精度和高可靠性的电力转换设备,这款保险丝无疑是理想的选择。

PSR031UL0500Z参数

参数
保险丝类型 Square
熔断 I²t -
额定电流 500A
熔断电流 200KA,150KA
额定电压-AC 700V
额定电压-DC 600V
熔断特性 快速熔断
长*宽*高 48.2mm*51.5mm*57.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR031UL0500Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR031UL0500Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR031UL0500Z PSR031UL0500Z数据手册

PSR031UL0500Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 310.3678 ¥ 2622.6079
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2622.6
