0999070.ZXN

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 58V 6900A²S 慢速熔断 Automotive 70A 底座安装 29.21mm*8.85mm*21.59mm
供应商型号: 576-0999070.ZXN
供应商: Mouser
标准整包数: 1

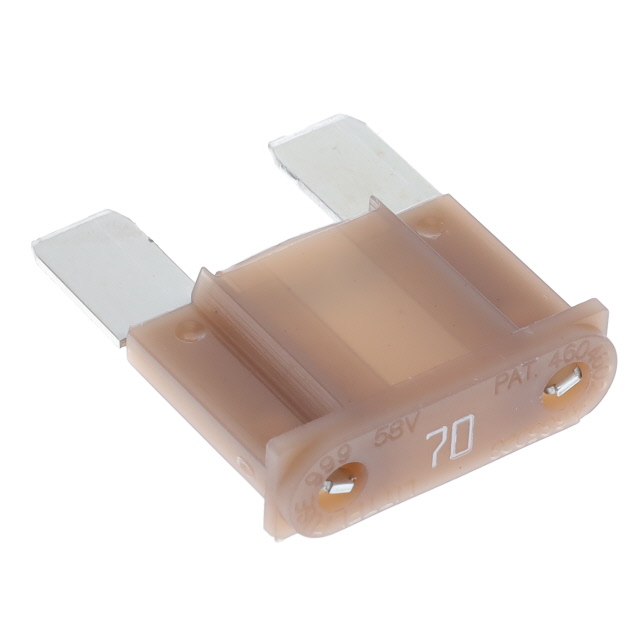

LITTELFUSE 熔断保险丝 0999070.ZXN

0999070.ZXN概述

    # Blade Fuses: MAXI™ Blade Fuse Rated 58V

    产品简介


    基本介绍
    MAXI™ Blade Fuse是一种适用于汽车电路保护的产品,能够满足42V电气系统的安全要求。这种保险丝采用与行业标准MAXI保险丝相同的技术,但在42V系统中具有更卓越的性能。通过引入防错机制,可以防止错误安装低额定电压的保险丝,且其具有向后兼容性,可以在12V电路中正常使用。这些保险丝采用银电镀端子,并可与工业标准终端连接,确保了其广泛的适用性和可靠性。

    技术参数


    关键规格
    - 额定电压:58 VDC
    - 中断额定值:1000A @ 58 VDC
    - 工作温度范围:-40°C至+125°C
    - 终端材料:镀银
    - 颜色编码:各电流等级对应不同颜色
    电流等级及具体参数
    | 部件编号 | 额定电流 (A) | 典型压降 (mV) | 冷态电阻 (mΩ) | 最小/最大熔断时间 (s) |

    | 0999020 | 20 | 76 | 3.10 | 360,000 / – |
    | 0999025 | 25 | 75 | 2.39 | 60 / 1,800 |
    | 0999030 | 30 | 77 | 1.95 | 2 / 60 |
    | 0999035 | 35 | 75 | 1.71 | 0.20 / 7 |
    | 0999040 | 40 | 75 | 1.42 | 0.040 / 1 |
    | 0999050 | 50 | 70 | 1.10 | – / – |
    | 0999060 | 60 | 66 | 0.89 | – / – |
    | 0999070 | 70 | 61 | 0.64 | – / – |
    | 0999080 | 80 | 62 | 0.54 | – / – |

    产品特点和优势


    独特功能和优势
    - 防错设计:引入拒收功能,防止误用额定电压较低的保险丝。
    - 后向兼容性:能够在12V电路中正常工作,提高其适用性。
    - 优异的耐温能力:在极端环境(-40°C至+125°C)下也能稳定运行。
    - 高效的短路保护:能够承受高达1000A的电流冲击,确保系统安全。

    应用案例和使用建议


    应用场景
    这些保险丝广泛应用于汽车电气系统中,特别是在混合动力汽车(HEVs)和纯电动汽车(BEVs)的高电压系统中,它们可以有效保护电路免受短路和其他电气故障的影响。
    使用建议
    - 确保正确选择电流等级的保险丝,以匹配实际应用中的电流需求。
    - 在安装时注意防错设计,避免误插。
    - 定期检查和更换保险丝,确保系统的持续安全运行。

    兼容性和支持


    兼容性
    MAXI™ Blade Fuse与行业标准终端相兼容,可轻松集成到现有的电路系统中。配套的保险丝座需参考“保险丝座”部分的详细说明。
    厂商支持
    Littelfuse公司提供全面的支持服务,包括产品技术咨询、售后技术支持等,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:如何选择合适的电流等级?
    - 解决方案:根据实际负载电流大小,选择电流等级略高于负载电流的保险丝,但要确保不超过保险丝的最大额定电流。

    2. 问题:保险丝熔断后如何更换?
    - 解决方案:断开电源,拆卸旧保险丝,安装新的相同型号的保险丝,重新连接电源。

    总结和推荐


    综合评估
    MAXI™ Blade Fuse是一款高性能的汽车保险丝,适用于多种高电压环境。它不仅具备优异的安全性能和广泛的适用范围,还拥有良好的兼容性与强大的支持体系。对于追求高效电路保护和可靠性的应用场合,这款保险丝是理想的选择。
    推荐使用
    强烈推荐MAXI™ Blade Fuse用于需要高性能短路保护的汽车电气系统,尤其是在高电压环境下工作的系统中。其防错设计和后向兼容性使其成为市场上极具竞争力的产品之一。

0999070.ZXN参数

参数
额定电流 70A
熔断电流 -
额定电压-AC -
额定电压-DC 58V
熔断特性 慢速熔断
保险丝类型 Automotive
熔断 I²t 6900A²S
长*宽*高 29.21mm*8.85mm*21.59mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0999070.ZXN厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0999070.ZXN数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0999070.ZXN 0999070.ZXN数据手册

0999070.ZXN封装设计

查看详情并下载
Symbol
Footprint
3D Model
