FLSR050.T

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 600V 慢速熔断 Cartridge 50A 底座安装,标准安装,盒式安装 139.7mm(长度)
供应商型号: 576-FLSR050.T
供应商: Mouser
标准整包数: 1

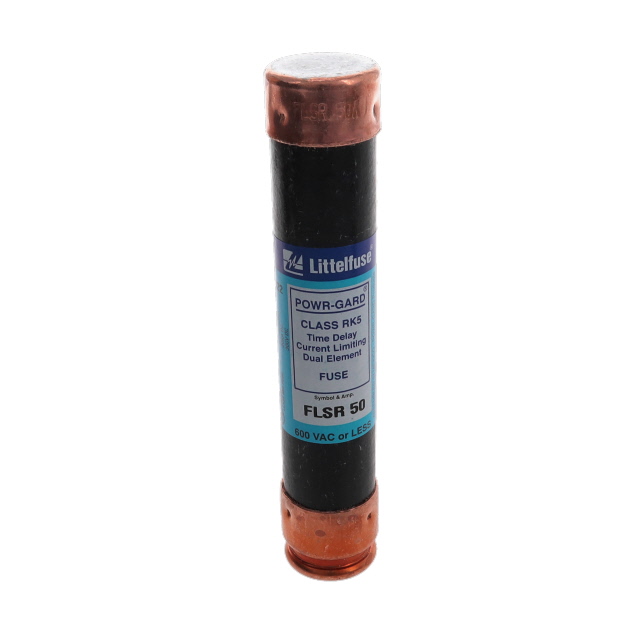

LITTELFUSE 熔断保险丝 FLSR050.T

FLSR050.T概述

    # POWR-GARD® Fuse 技术手册

    产品简介


    POWR-GARD® 系列的 FLNR 和 FLSR 融断器是高性能的一般用途融断器,适用于多种电气应用场合。该系列产品分为指示型和非指示型两种版本,具备先进的短路保护和过载保护功能。特别适合用于包含电动机的电路,提供卓越的防护效果。
    主要功能
    - 短路保护:提供有效的短路保护,防止电流过载引发火灾等安全隐患。
    - 过载保护:能及时响应过载情况,避免设备长时间运行损坏。
    - 指示功能:指示型版本可以快速识别故障,方便快速修复。

    应用领域
    - 服务入口开关
    - 变压器
    - 配电板主电路和馈线
    - 电机控制中心主电路及电机分支电路
    - 一般用途电路

    技术参数


    规格
    - 额定电压:
    - 交流电:250V(FLNR系列);600V(FLSR系列)
    - 直流电:125V(1/10 - 30A,FLNR系列);125V(35 - 600A,FLNRID系列);300V(FLSRID系列)
    - 额定电流范围:1/10 - 600A
    - 分断能力:
    - 交流电:200kA rms对称(Littelfuse自认证);300kA rms对称
    - 直流电:20kA
    - 标准认证:符合248-12,Class RK5;UL Listed(文件号E81895);CSA Certified(文件号LR29862);联邦规范WF-1814(QPL-W-F-1814)

    产品特点和优势


    - 指示功能:指示型版本便于快速识别故障位置。
    - 双元素设计:提供更为全面的保护,既能有效应对瞬时高电流冲击,也能持续监测正常工作状态下的过载。
    - 无指示版本:适用更广泛的非关键应用场景。
    - 限流能力:显著降低短路事件中的峰值电流,提升系统整体安全性。

    应用案例和使用建议


    实际使用场景
    在工业环境中,特别是在涉及电动机的大功率电路中,POWR-GARD® 融断器发挥着至关重要的保护作用。例如,在钢铁厂、炼油厂和其他重型制造业中,它们被广泛应用于保护关键设备和确保系统的稳定运行。
    使用建议
    - 在选择合适的熔丝型号时,建议根据具体应用的电流需求进行匹配。对于包含电动机的电路,可优先考虑使用FLSR系列,因为它们专为这些应用场景设计。
    - 在安装过程中确保所有连接点牢固可靠,以减少接触电阻并提高系统稳定性。

    兼容性和支持


    - 推荐熔丝座:LFR60系列、LFR25系列
    - 配套文档下载:详细的技术曲线图、CAD图纸及其他技术资料可以从指定网站(littelfuse.com/flsr, littelfuse.com/flnr)下载。

    常见问题与解决方案


    1. 问题:指示灯不亮
    - 解决办法:检查是否已发生过载或短路,更换故障熔丝。
    2. 问题:短路后未能正常分断
    - 解决办法:确认熔丝的电流等级与实际电路需求匹配,必要时重新安装或更换熔丝。

    总结和推荐


    POWR-GARD® 熔断器以其出色的性能和广泛的适用性在市场上占有重要地位。双元素设计、可靠的短路和过载保护使其成为各类电气系统的理想选择。强烈推荐在需要高安全性和稳定性保障的应用中采用该产品。无论是工业生产还是日常家庭用电,POWR-GARD® 熔断器都能提供可靠的安全保障。

FLSR050.T参数

参数
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 50A
熔断电流 -
额定电压-AC 600V
额定电压-DC 300V
长*宽*高 139.7mm(长度)
安装方式 底座安装,标准安装,盒式安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

FLSR050.T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

FLSR050.T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE FLSR050.T FLSR050.T数据手册

FLSR050.T封装设计

查看详情并下载
Symbol
Footprint
3D Model
