0SPF006.HXR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 1KV 1KV 80.254A²S 20KA 快速熔断 Cartridge 6A 通孔安装 38.1mm*38mm*10.31mm
供应商型号: 576-0SPF006.HXR
供应商: Mouser
标准整包数: 1

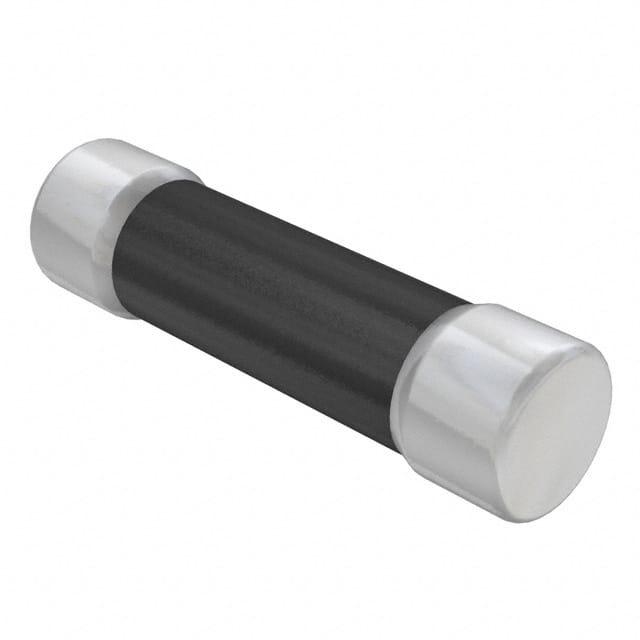

LITTELFUSE 熔断保险丝 0SPF006.HXR

0SPF006.HXR概述

    SPF系列光伏熔断器技术手册

    产品简介


    SPF系列光伏熔断器专为保护光伏(PV)系统而设计。这些微型断路器(尺寸为10x38毫米)能够在高达1000伏直流电下安全地保护光伏模块和导线免受反向过电流的影响。随着光伏系统的不断增大,相应的电压需求也随之增加,传统电路保护装置已无法满足这种高电压要求。然而,SPF系列则通过UL认证,能够安全地中断高达1000伏特的故障电路。

    技术参数


    - 电压等级:1000 V直流电
    - 额定电流范围:1至30安培(具体型号参见上表)
    - 最大分断能力:
    - 20 kA - 额定电流在1A至20A之间
    - 50 kA - 额定电流在25A至30A之间
    - 时间常数:≤2毫秒
    - 材料:主体:密胺;帽:铜合金
    - 认证:UL 248-19认证,IEC 60269-6认证,CSA认证
    - 环保标准:符合RoHS规范
    - 原产地:墨西哥

    产品特点和优势


    - 符合标准:满足UL和IEC光伏标准
    - 多种电流等级:提供从1A到30A的多种额定电流选择
    - 可靠的分断能力:具有高达20 kA和50 kA的分断能力
    - 安装灵活:支持PCB焊接和死前端安装方式
    - 广泛的适用性:可用于逆变器、汇流箱和电池充电控制器等多种场合

    应用案例和使用建议


    应用案例:
    - 逆变器:保护逆变器免受短路引起的过载。
    - 汇流箱:确保汇流箱在发生故障时能够快速断开电源,避免引发更大事故。
    - 电池充电控制器:防止因过电流导致电池损坏或起火。
    使用建议:
    - 在安装过程中,建议遵循Littelfuse推荐的预热参数,以确保熔断器在高温环境下的可靠运行。
    - 定期检查熔断器的温度曲线,确保其在允许的工作温度范围内运行。
    - 使用过程中,若发现任何异常情况(如温升过高),应及时更换新的熔断器。

    兼容性和支持


    - 兼容性:可与Littelfuse的其他产品,如LPHV 1000 Vdc POWR-Safe系列熔断器座和125004/125005型夹具配合使用。
    - 支持服务:Littelfuse提供详尽的技术文档和在线资源(访问 [littelfuse.com/spf](http://littelfuse.com/spf) 下载技术文档)。对于客户在使用过程中遇到的问题,可以联系Littelfuse的专业团队获得技术支持。

    常见问题与解决方案


    - 问题1:如何选择正确的熔断器?
    - 解决方案:根据电路的实际电流需求,参照熔断器的数据表选择合适的额定电流。例如,如果需要保护的电路额定电流为5A,则应选择SPF 5A的型号。
    - 问题2:如何确保熔断器不会频繁熔断?
    - 解决方案:定期检查电路是否存在过载风险,确保所有连接处紧固无误,避免由于接触不良引起电阻增加而导致的局部发热。

    总结和推荐


    总结:SPF系列光伏熔断器以其高电压耐受能力和宽广的电流等级覆盖范围,成为了光伏系统保护的理想选择。其独特的优势在于符合严格的安全标准,拥有卓越的分断能力和广泛的应用兼容性。
    推荐:鉴于其高性能和安全性,我们强烈推荐使用Littelfuse的SPF系列光伏熔断器来保护您的光伏系统。此外,通过遵循制造商的安装指南和维护建议,可进一步提升其使用寿命和可靠性。

0SPF006.HXR参数

参数
额定电压-AC 1KV
额定电压-DC 1KV
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t 80.254A²S
额定电流 6A
熔断电流 20KA
长*宽*高 38.1mm*38mm*10.31mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

0SPF006.HXR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0SPF006.HXR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0SPF006.HXR 0SPF006.HXR数据手册

0SPF006.HXR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.3355 ¥ 220.9422
5+ $ 23.5656 ¥ 199.1293
10+ $ 21.6 ¥ 182.52
50+ $ 18.6516 ¥ 157.606
100+ $ 15.267 ¥ 129.0062
300+ $ 14.2485 ¥ 120.3998
500+ $ 13.9335 ¥ 117.7381
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 220.94
