P1701Q22CLRP

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 160V TDFN-2 贴片安装
供应商型号: ZT-P1701Q22CLRP
供应商: 海外现货
标准整包数: 1

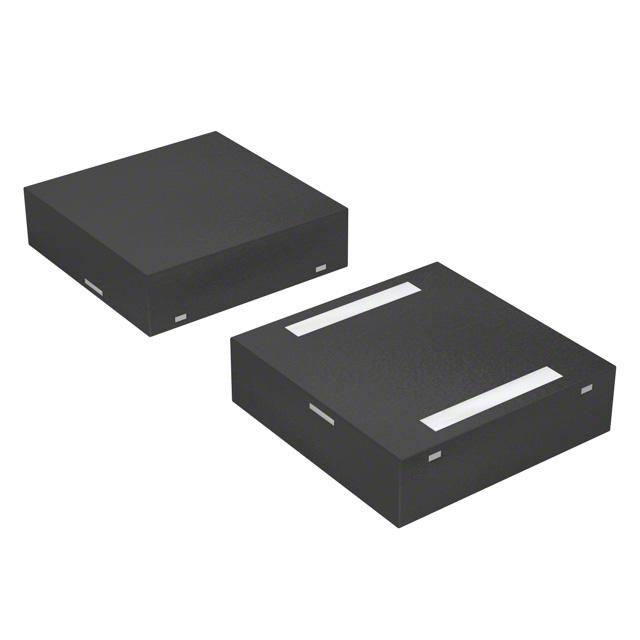

LITTELFUSE TVS二极管/ESD抑制器 P1701Q22CLRP

P1701Q22CLRP概述

    # SIDACtor® Protection Thyristors: Technical Overview and Application Guide

    产品简介


    SIDACtor® Protection Thyristors是专为保护SLIC(用户线接口电路)免受过压瞬态损害而设计的单向SIDACtor®晶闸管。它们广泛应用于电信、数据通信和工业控制等领域,提供可靠的过电压防护解决方案。固定电压Q2L系列采用小型化设计,适用于高密度应用环境。

    技术参数


    | 参数 | 描述 |

    | VDRM (最小值, 最大值) | 58V ~ 200V,正向断态重复峰值电压 |
    | VS (最小值, 最大值) | 800V @ 100V/us |
    | IH (最小值, 最大值) | 2.2A |
    | IT (最小值, 最大值) | 5A |
    | VF (最大值) | 4V |
    | 容量 (最小值, 最大值) | 25pF ~ 85pF @ 1MHz, 2V偏置 |
    其他关键参数
    - 温度范围:-40°C 至 +150°C
    - 适用标准:TIA-968-A/B, ITU K.20/21, GR-1089 等

    产品特点和优势


    - 集成二极管:用于处理正电压浪涌
    - 低轮廓设计:适合紧凑型电路板
    - 快速响应:能够在几微秒内触发,有效抑制过电压
    - 可靠的工作寿命:多次浪涌事件后仍保持出色的性能
    - 短路失效模式:当超过额定值时自动短路,防止进一步损坏
    - 环保材料:无铅,符合RoHS和无卤素要求

    应用案例和使用建议


    应用案例
    - 电信网络:保护电话线路免受雷击和电涌影响
    - 数据通信:确保交换机和路由器的安全运行
    - 工业控制:防止工业设备因电网波动而受损
    使用建议
    - 在安装前仔细阅读数据手册,了解最佳的工作条件
    - 避免将器件暴露在超过其额定温度范围的环境中
    - 结合其他防护元件使用,如TVS二极管,以提高整体防护效果

    兼容性和支持


    - 与多种电子设备和电路兼容,适用于标准SLIC接口
    - 厂商提供全面的技术支持,包括安装指南、样品测试和故障排除服务

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过电压频繁触发 | 检查系统是否处于异常状态;确认所有接地点连接稳固 |
    | 短路失效 | 检查连接线路是否有短路或过载现象 |
    | 安装位置不当导致过热 | 调整安装位置,确保散热良好 |

    总结和推荐


    SIDACtor® Protection Thyristors的Q2L系列是高效可靠的过电压防护元件,具备多个独特功能和优势。适用于多种应用场合,尤其是在需要高密度部署的电信和工业环境中。推荐使用此产品来增强系统的抗干扰能力和可靠性。

P1701Q22CLRP参数

参数
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 160V
击穿电压 -
峰值脉冲电流 -
2-TDFN
通用封装 TDFN-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P1701Q22CLRP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P1701Q22CLRP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P1701Q22CLRP P1701Q22CLRP数据手册

P1701Q22CLRP封装设计

查看详情并下载
Symbol
Footprint
3D Model
