首页  >  产品百科  >  P6SMBJ 18CA

P6SMBJ 18CA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 600W 24.2A 25.5V 17.1V SMB(DO-214AA) 贴片安装
供应商型号:
供应商:
标准整包数: 0

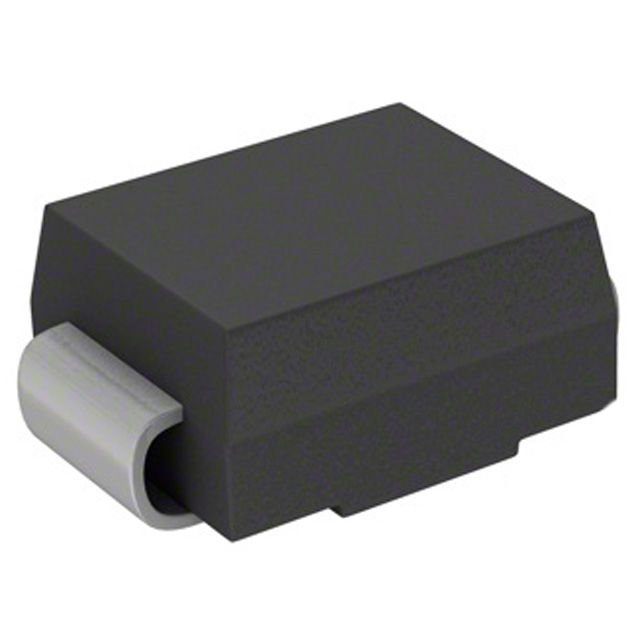

LITTELFUSE TVS二极管/ESD抑制器 P6SMBJ 18CA

P6SMBJ 18CA概述

    # 硅雪崩二极管 P6SMBJ 系列:600W 表面贴装瞬态电压抑制器

    产品简介


    P6SMBJ系列硅雪崩二极管是高可靠性的表面贴装瞬态电压抑制器,适用于各种电路保护应用。该系列产品具有出色的瞬态电压抑制能力,能够快速响应并限制过压脉冲,从而有效保护敏感电子元件免受损坏。广泛应用于通信设备、工业控制、汽车电子、消费电子等领域。

    技术参数


    - 认证: 符合UL组件计划要求,文件编号为E128662。
    - 订货信息: P6SMBJ C A,5%电压容差,每卷3000个装。
    - 特征:
    - RoHS合规
    - 专为表面安装设计以优化板空间
    - 低剖面封装
    - 内置抗拉强度
    - 玻璃钝化结
    - 低引线电感
    - 出色的钳位能力
    - 重复率(占空比): 0.01%
    - 快速响应时间: 通常小于1.0ps
    - 典型IR小于1μA以上10V
    - 高温焊接: 250℃/10秒在终端
    - 最大额定值及特性:
    - 峰值脉冲功率耗散 (10/1000µs波形): ≥600W
    - 峰值脉冲电流 (10/1000µs波形): ≥100A
    - 前向峰值浪涌电流 (单半正弦波重叠在额定负载上): 100A
    - 工作结温和存储温度范围: -55°C 至 +150°C
    - 重量: 0.093克
    - 封装: JEDEC DO-214AA模制塑料包玻璃钝化结
    - 安装位置: 任意
    - 极性: 除双向外,色带标记阴极

    产品特点和优势


    - 优异的瞬态响应: 能够迅速抑制瞬态电压,保护电子设备不受过电压冲击的影响。
    - 出色的耐热性能: 在高温条件下依然保持稳定的性能,适合严苛环境下的应用。
    - 高效的空间利用: 低剖面设计和小体积使得该二极管可以在有限的空间内实现高效的电路保护。
    - 长寿命: 优秀的可靠性设计使其具有较长的工作寿命,降低了维护成本。
    - 易于安装: 标准化的封装设计和详细的尺寸图使得安装过程简单方便。

    应用案例和使用建议


    应用案例
    - 通信设备: 用于保护通信模块免受雷击或电网波动引起的瞬态电压。
    - 工业控制: 用于工业控制系统中,保护控制器和其他敏感组件免受瞬态电压的损害。
    - 汽车电子: 用于汽车电子系统,保护ECU、传感器等免受车辆启动时的瞬态电压影响。
    使用建议
    - 合理布局: 在PCB布局时,应确保该二极管靠近需要保护的敏感元件,以减少寄生电感。
    - 匹配电源电压: 选择合适电压等级的P6SMBJ型号,确保能够有效吸收和钳制瞬态电压。
    - 考虑散热: 尽量避免长时间工作在极限温度下,以保证二极管的长期稳定性和寿命。

    兼容性和支持


    - 兼容性: P6SMBJ系列可直接替换其他常见的瞬态电压抑制器型号,无需改变现有设计即可提升防护性能。
    - 支持: Littelfuse公司提供详尽的技术文档和售后服务,包括使用指南和技术支持热线,以帮助客户解决问题和优化应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过电压保护失效 | 检查接线是否正确,确认所选二极管的电压等级是否与应用需求匹配。 |
    | 温度过高导致性能下降 | 改善散热措施,确保工作环境温度符合器件要求。 |
    | 反向漏电流过大 | 检查安装过程中是否有短路,重新焊接或更换新的二极管。 |

    总结和推荐


    P6SMBJ系列硅雪崩二极管是一款高性能的瞬态电压抑制器,具备出色的技术参数和多种优势。它在各种应用场合中的表现令人满意,可以有效保护电子设备免受瞬态电压的损害。因此,强烈推荐此系列产品给需要强大电路保护功能的应用。

P6SMBJ 18CA参数

参数
峰值脉冲电流 24.2A
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 25.5V
击穿电压 17.1V
4.57mm(Max)
DO-214AA,SMB
2.44mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

P6SMBJ 18CA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P6SMBJ 18CA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P6SMBJ 18CA P6SMBJ 18CA数据手册

P6SMBJ 18CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
