P6SMB30CAT3G

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 25.6V 双向 600W 14.4A 41.4V 28.5V SMB(DO-214AA) 贴片安装 4.32mm(长度)*2.3mm(高度)
供应商型号:
供应商:
标准整包数: 0

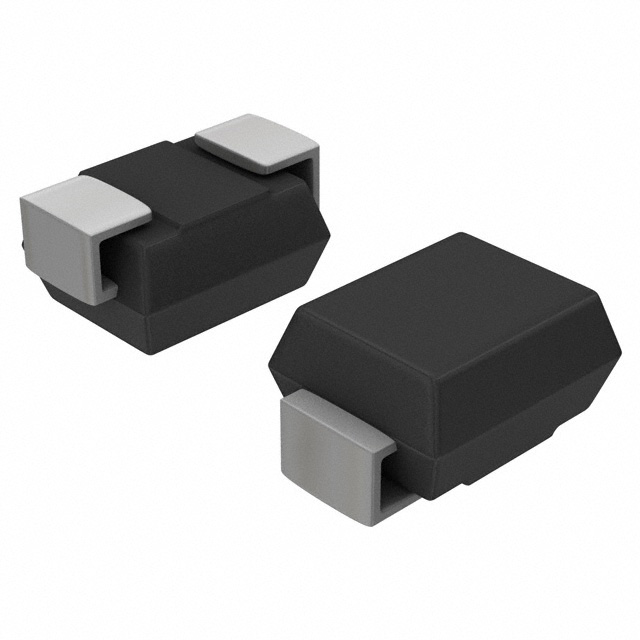

LITTELFUSE TVS二极管/ESD抑制器 P6SMB30CAT3G

P6SMB30CAT3G概述


    产品简介


    P6SMB11AT3G 系列是来自 Littelfuse 的瞬态电压抑制(TVS)二极管。这类电子元器件主要用于保护电压敏感组件免受高压、高能量瞬变的影响。这些 TVS 二极管拥有出色的钳位能力、高浪涌承受能力和快速响应时间。它们特别适用于通信系统、汽车电子、数控设备、过程控制、医疗设备、办公自动化设备、电源系统及其他工业和消费类电子产品等领域。

    技术参数


    以下是 P6SMB11AT3G 系列 TVS 二极管的主要技术规格:
    - 工作峰值反向电压范围:9.4V 至 77.8V
    - 标准齐纳击穿电压范围:11V 至 91V
    - 峰值功率:600W @ 1 ms
    - 静电放电(ESD)等级:Class 3 (> 16 kV) 按人体模型计算
    - 最大钳位电压@峰值脉冲电流
    - 泄漏电流< 5 µA(在 10V 以上)
    - UL 497B 认证,适用于隔离回路电路保护
    - 响应时间:通常 < 1 ns
    - 工作温度范围:-65°C 至 +150°C

    产品特点和优势


    P6SMB11AT3G 系列 TVS 二极管具备多个显著的特点和优势:
    - 卓越的钳位能力:能够在高电压和高能量瞬变的情况下提供有效的保护。
    - 高浪涌承受能力:能承受高达 600W 的峰值功率。
    - 低阻抗和快速响应:响应时间短,能迅速抑制瞬变电压。
    - 环保设计:为无铅器件,符合环保要求。
    这些特点使得 P6SMB11AT3G 在多种工业和消费类应用中表现出色,确保了系统和设备的可靠性。

    应用案例和使用建议


    P6SMB11AT3G 系列 TVS 二极管广泛应用于各种需要瞬态保护的场合,例如通信系统中的保护、汽车电子、医疗设备和电源系统等。以下是几个典型的应用场景及使用建议:
    - 通信系统:建议在关键电路和接口处使用 TVS 二极管以保护电路不受瞬态电压的损害。
    - 汽车电子:可以在汽车的电源系统和传感器模块中部署 TVS 二极管,确保系统稳定运行。
    - 电源系统:对于直流电源输入端,应在前端加入 TVS 二极管,防止电压尖峰对下游设备的损坏。

    兼容性和支持


    P6SMB11AT3G 系列 TVS 二极管为表面贴装型,适合大规模生产。它与标准的 PCB 生产流程兼容,且无需特殊的焊接条件。此外,Littelfuse 提供全面的技术支持和维护服务,以帮助客户解决在应用过程中可能遇到的问题。

    常见问题与解决方案


    根据技术手册,以下是几个常见的问题及其解决方案:
    - 问题:如何正确选择 TVS 二极管?
    - 解决方案:应根据系统的持续工作电压来选择合适的工作峰值反向电压(VRWM)。选择的 VRWM 值应等于或大于系统的直流或连续峰值工作电压水平。

    - 问题:如何确定 TVS 二极管的峰值功率?
    - 解决方案:通常,瞬态抑制器的峰值功率需要根据具体应用需求来决定。在典型的瞬态条件下,P6SMB11AT3G 的峰值功率可达 600W,足以应对大多数应用场合。

    总结和推荐


    综上所述,P6SMB11AT3G 系列 TVS 二极管凭借其出色的钳位能力、高浪涌承受能力和快速响应时间,在多种工业和消费类应用中表现优异。它不仅能够有效保护敏感电子设备免受瞬态电压的冲击,还具有良好的环境适应性和可靠性。因此,强烈推荐在需要瞬态保护的应用场景中使用 P6SMB11AT3G。

P6SMB30CAT3G参数

参数
极性 双向
工作电压 25.6V
箝位电压 41.4V
击穿电压 28.5V
峰值脉冲电流 14.4A
峰值脉冲功率 600W
长*宽*高 4.32mm(长度)*2.3mm(高度)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

P6SMB30CAT3G厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P6SMB30CAT3G数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P6SMB30CAT3G P6SMB30CAT3G数据手册
