ITV9550L5030MR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 62V 快速熔断 Board Mount 30A 标准安装,贴片安装 9.3mm*5mm*2mm
供应商型号: 18-ITV9550L5030MRCT-ND
供应商: Digi-Key
标准整包数: 1

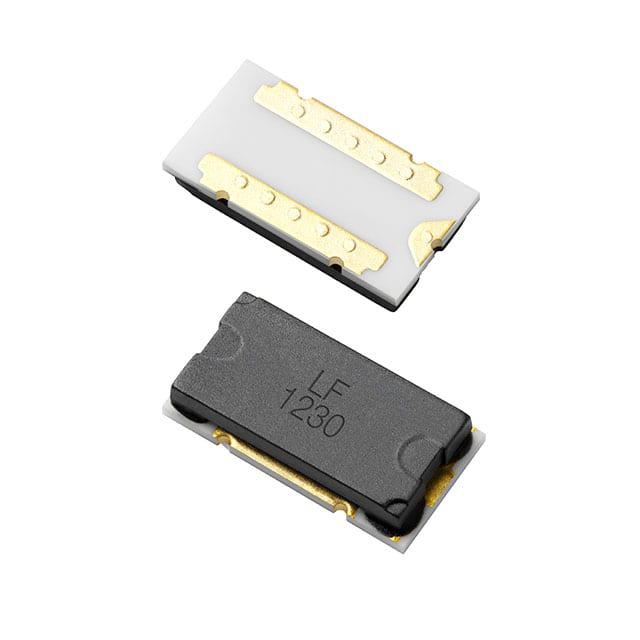

LITTELFUSE 熔断保险丝 ITV9550L5030MR

ITV9550L5030MR概述

    # POLYSWITCH® Battery Protector ITV9550 系列:技术手册概览

    产品简介


    POLYSWITCH® Battery Protector ITV9550 系列是一款表面贴装式保护器件,专为电子设备中的电池保护而设计。此系列芯片能够提供过电流和过充电保护功能。它包括一个用于正常电流操作下的稳定工作并当过电流发生时切断电流的保险丝元件。此外,还包含一个电阻加热元件,可与电压检测装置(如IC和FET)结合使用。一旦检测到过电压,加热元件将通电产生热量以熔断保险丝元件,实现过电压保护。产品广泛应用于电动自行车、电动工具、汽车电子以及无人机等领域。

    技术参数


    - 额定电流(Irated): 30A
    - 串联电池数量(Cells in Series): 3~14个
    - 最大电压(Vmax): 62Vdc
    - 开断电流(Ibreak): 80A
    - 过电压保护(VOP): 8.4V~62V
    - 加热元件电阻(Rheater): 0.5Ω~2.5Ω
    - 保险丝电阻(Rfuse): 3.2mΩ~13.2mΩ
    - 热降额特性(°C):
    - 环境温度25°C:34.0A
    - 环境温度40°C:30.0A
    - 环境温度60°C:25.0A

    产品特点和优势


    - 快响应速度: 快速识别并响应过电流及过电压情况。
    - 自平衡功能: 可自动调节以保持正常工作状态。
    - 环保材料: 无卤素,适合环保要求高的应用场景。
    - 兼容多种设备: 能够适应各种电池组配置。

    应用案例和使用建议


    应用案例
    ITV9550 系列保护器件主要用于各类电池组的过电流和过电压保护。例如,在电动自行车中,它能有效防止电池因过度充电或过流导致的损坏。在汽车电子系统中,它可以保障电路的安全稳定运行。
    使用建议
    - 在安装前请确保电池组连接正确,避免因错误连接导致频繁故障。
    - 避免将器件暴露于高温、潮湿或化学腐蚀环境中。
    - 使用标准焊接方法进行安装,避免超过推荐的回流温度。

    兼容性和支持


    ITV9550 系列可以与其他同类电子元件兼容使用。制造商提供了详细的焊接参数和电路板布局指南,确保正确安装。同时,制造商还提供了包括热老化测试、冷老化测试和湿气敏感度等级在内的多种质量保证措施,以确保长期可靠运行。

    常见问题与解决方案


    - Q: 过电压保护是如何工作的?
    - A: 加热元件在检测到过电压时会通电产生热量,从而熔断保险丝元件,切断电流,达到过电压保护目的。

    - Q: 安装过程中需要注意哪些事项?
    - A: 确保焊接温度符合推荐范围,避免接触清洁剂,且不要重复使用已拆卸的器件。

    总结和推荐


    POLYSWITCH® Battery Protector ITV9550 系列是一个高效可靠的电池保护器件,具备优秀的过电流和过电压保护能力。其自平衡功能、快速响应速度和适用范围广泛的特点使其成为多种电池供电系统的理想选择。我们强烈推荐在需要过电压和过电流保护的应用场景中使用此产品。

ITV9550L5030MR参数

参数
额定电压-DC 62V
熔断特性 快速熔断
保险丝类型 Board Mount
熔断 I²t -
额定电流 30A
熔断电流 -
额定电压-AC -
长*宽*高 9.3mm*5mm*2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

ITV9550L5030MR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ITV9550L5030MR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE ITV9550L5030MR ITV9550L5030MR数据手册

ITV9550L5030MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.2836 ¥ 76.996
5+ $ 6.8731 ¥ 63.8857
10+ $ 6.1069 ¥ 56.2177
50+ $ 5.0638 ¥ 46.615
100+ $ 4.6694 ¥ 42.9847
250+ $ 4.1921 ¥ 38.5911
500+ $ 3.8615 ¥ 35.5479
库存: 850
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 76.99
