首页  >  产品百科  >  03440601Z

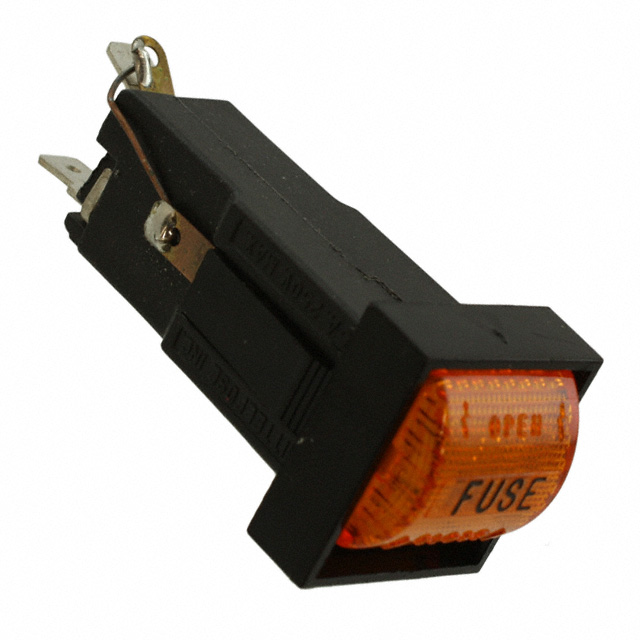

03440601Z

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 支座 Cartridge 15A 面板安装
供应商型号: ZT-03440601Z
供应商: 海外现货
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 03440601Z

03440601Z概述


    产品简介


    Cartridge Fuse Holders
    Cartridge Fuse Holders 是由 Littelfuse 公司生产的一种用于保护电路的电子元件。这种保险丝座主要用于面板安装,适用于 3AB/3AG 型保险丝。该产品系列包括 344 和 348 系列,提供低轮廓设计、断路指示等功能,广泛应用于工业控制、电力系统、通信设备等领域。

    技术参数


    - 兼容保险丝:3AB/3AG 型保险丝
    - 电流额定值:
    - 348 系列:最高 15 安培,适用于任何电压高达 250 伏特
    - 344 系列:15 安培,具体电压见下表
    - 绝缘强度:最小 1500 伏特
    - 工作温度范围:
    - 非指示型:-40°C 至 +85°C
    - 指示型:-40°C 至 +60°C
    - 接触材料:黄铜,镀锡
    - 安装方式:安装面板厚度范围为 0.031 英寸至 0.125 英寸

    产品特点和优势


    - 低轮廓设计:减少了占用空间,适合空间受限的应用场合。
    - 断路指示:有助于快速识别故障,减少停机时间。
    - 材质选择:黑塑料外壳(UL94 V-0 级),确保高安全性;白色透明镜头,易于观察状态。

    应用案例和使用建议


    应用案例
    在电力系统的过载保护中,这些保险丝座被广泛应用于工业自动化控制柜中。例如,在电机控制中心(MCC)中,使用这些保险丝座可以有效地保护电路免受短路或过载的影响。
    使用建议
    - 在安装时应注意保险丝的方向,确保正确插入。
    - 定期检查保险丝的状态,及时更换损坏的保险丝以避免潜在的故障。
    - 当设计带有指示灯的保险丝座时,应考虑分路电阻的影响,以保证电路的稳定运行。

    兼容性和支持


    - 兼容性:与 3AB/3AG 型保险丝兼容。
    - 支持服务:Littelfuse 提供技术支持和售后服务,用户可联系公司获取更多详细信息和特殊订单安排。

    常见问题与解决方案


    1. 问题:指示灯不亮。
    - 解决方案:检查指示灯和电阻器是否正常连接,确认保险丝是否已熔断。

    2. 问题:保险丝频繁熔断。
    - 解决方案:检查电路负载是否超过额定值,必要时调整负载或更换更高额定值的保险丝。

    总结和推荐


    总的来说,Cartridge Fuse Holders 是一款高性能的保护元件,具有高可靠性、易于安装和维护等特点。适用于多种工业和商业应用场合。推荐在需要可靠过载保护的电路中使用此产品。

03440601Z参数

参数
额定电流 15A
保险丝座类型 支座
保险丝类型 Cartridge
安装方式 面板安装
零件状态 在售
包装方式 散装

03440601Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03440601Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 03440601Z 03440601Z数据手册

03440601Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
