0506020.MXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 600V 105A²S 快速熔断 Cartridge,Ceramic 20A 底座安装 31.75mm(长度)
供应商型号: 576-0506020.MXP
供应商: Mouser
标准整包数: 1

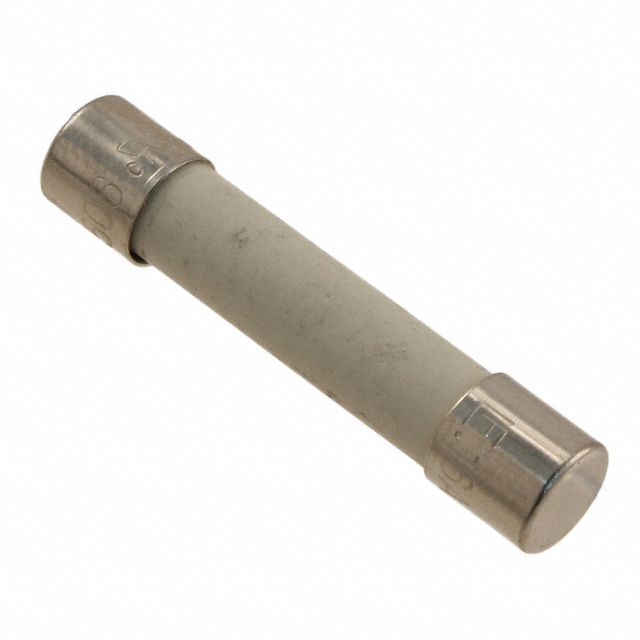

LITTELFUSE 熔断保险丝 0506020.MXP

0506020.MXP概述

    506系列快熔型保险丝技术手册

    产品简介


    506系列是Littelfuse公司生产的快熔型保险丝,主要应用于高直流能量应用场合。该系列产品提供两种封装形式:贴片式(Cartridge)和轴向引线式(Axial Lead),满足不同应用场景的需求。它们均采用无铅、无卤素材料制造,并符合RoHS标准。适用于交流或直流电路保护,具备卓越的断流能力,尤其适合高能效和高功率需求的应用场景。

    技术参数


    - 额定电压:600 VDC
    - 额定电流范围:15A - 20A
    - 分断能力:10 kA @ 600 VDC
    - 开路时间:额定电流100%时最小为3600秒,135%时最大为3600秒,200%时最大为120秒
    - 电阻值:15A型号为0.008Ω,16A型号为0.008Ω,20A型号为0.006Ω
    - 熔化时间:15A型号为61A²·s,16A型号为61A²·s,20A型号为105A²·s
    - 工作温度范围:-55°C至+125°C
    - 包装规格:单个包装1000个,分为无包装和带包装两种形式
    - 尺寸:贴片式:长32.72mm ± 1.12mm,直径6.35mm ± 0.3mm;轴向引线式:长38.1mm ± 3.15mm,直径1.2mm ± 0.05mm

    产品特点和优势


    - 卓越的断流能力:506系列保险丝具有10 kA的分断能力,确保在极端条件下也能可靠断开电路。
    - 无铅环保:采用无铅、无卤素材料制造,符合RoHS标准,有助于环境保护。
    - 紧凑的外形设计:6.3×32mm的紧凑尺寸使得该保险丝能够适应空间受限的应用场合。
    - 快速响应:能够在极短时间内断开过载电流,有效保护电子设备免受损坏。
    - 广泛的适用性:支持多种电气特性和宽广的工作温度范围,适用于多种环境条件下的应用。

    应用案例和使用建议


    506系列快熔型保险丝特别适用于高能效和高功率应用,如数据中心、通信设备和工业自动化系统。建议在选择安装位置时考虑到散热问题,以避免高温导致的误动作。此外,在焊接过程中需要注意遵循推荐的手工焊接参数,避免因过高的温度造成保险丝损坏。

    兼容性和支持


    506系列保险丝可与多种配件兼容,例如In-Line Fuseholder、OMNI-BLOK® Fuse Block和Traditional PC Board Fuse Clip。用户可通过访问官方文档获取详细的配件选型指南和支持信息。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断
    - 解决方案:检查电路是否存在过载或短路现象,确保负载不超过保险丝的额定电流。
    2. 问题:保险丝无法正常断开
    - 解决方案:检查分断能力是否足够,确认实际电流不超过保险丝的额定断流能力。
    3. 问题:保险丝出现过热现象
    - 解决方案:检查散热措施是否到位,考虑改善散热条件或选择更高额定电流的型号。

    总结和推荐


    综上所述,506系列快熔型保险丝凭借其出色的断流能力和环保特性,在高能效和高功率应用中表现出色。对于需要快速反应和高可靠性保护的电路而言,这款保险丝是一个理想的选择。尽管在某些特殊应用场景下可能需要进一步的定制或测试,但总体来说,它仍然是一款值得推荐的产品。

0506020.MXP参数

参数
额定电流 20A
熔断电流 -
额定电压-AC 600V
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 105A²S
长*宽*高 31.75mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0506020.MXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0506020.MXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0506020.MXP 0506020.MXP数据手册

0506020.MXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8425
5+ $ 5.544
10+ $ 5.126
50+ $ 5.022
100+ $ 4.1688
250+ $ 3.8448
500+ $ 3.36
1000+ $ 3.0975
库存: 972
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 6.84
