0154007.DRT

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 60V 72V 123.83A²S 7A 慢速熔断 Board Mount (Cartridge Style Excluded) 7A SMD 底座安装,贴片安装 9.73mm*5.03mm*3.81mm
供应商型号: 30C-0154007.DRT SMD
供应商: 云汉优选
标准整包数: 1

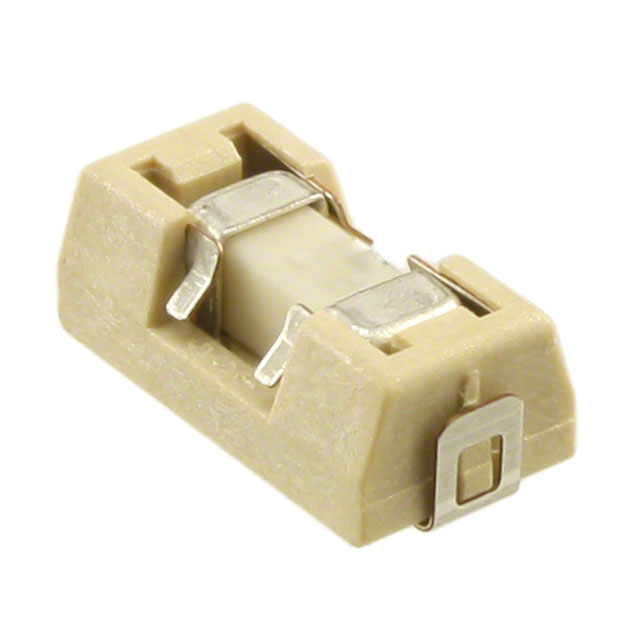

LITTELFUSE 熔断保险丝 0154007.DRT

0154007.DRT概述

    NANO2® 154 OMNI-BLOK® Fuse and Holder Combination:技术手册及使用指南

    1. 产品简介


    NANO2® 154 OMNI-BLOK® 熔断器和安装座组合是专为表面贴装而设计的高可靠性熔断器系统。该系列产品包括 154、154T、154L 和 154TL 四个系列,适用于多种电子设备,特别是在需要高效安装和容易更换的场合。此产品广泛应用于汽车电子、通信设备、医疗仪器、家用电器和工业自动化等领域。

    2. 技术参数


    - 工作电压: 最高达 125V(根据型号不同)
    - 额定电流: 0.062A 至 10A(包括 Fast-Acting 和 Slo-Blo 类型)
    - 温度范围: -55°C 至 125°C
    - 尺寸: 长度 10.62mm,宽度 4.24mm,厚度 3.81mm
    - 工作环境: 支持广泛的环境条件,包括高温和低温环境
    - 认证: 符合 RoHS 标准,UL 认证(E14721)
    - 电特性: 快速响应和时间延迟选项

    3. 产品特点和优势


    - 易更换: 无需拆卸电路板即可快速更换熔丝。
    - 微型尺寸: 超小尺寸便于密集布局,适合空间有限的应用。
    - RoHS 合规性: 环保材料,无卤素。
    - 多类型选择: 提供快速响应和时间延迟选项,适应不同的应用需求。
    - 宽泛电流范围: 电流等级覆盖多个量级,满足各种应用场景需求。

    4. 应用案例和使用建议


    - 应用案例: 该产品可广泛用于保护汽车电子系统的关键组件,确保在发生过流时及时切断电源,避免进一步损坏。
    - 使用建议: 在组装过程中,应严格按照制造商提供的焊接参数进行操作,确保最佳的焊接效果和长期可靠性。

    5. 兼容性和支持


    - 兼容性: 可以与其他标准表面贴装元件一起使用。
    - 支持: 厂商提供详细的在线资料和技术支持服务,包括详细的焊接参数和操作手册。

    6. 常见问题与解决方案


    - Q: 什么是 Fast-Acting 和 Slo-Blo 类型?
    - A: Fast-Acting 类型用于快速切断电流,适合敏感电路;Slo-Blo 类型则允许瞬间过载而不触发,适合稳定负载。
    - Q: 如何正确焊接该熔断器?
    - A: 请参照技术手册中的焊接参数进行操作,确保焊接温度和时间在指定范围内。

    7. 总结和推荐


    综上所述,NANO2® 154 OMNI-BLOK® 系列熔断器和安装座组合凭借其紧凑的设计、广泛的工作范围和优良的性能,在各类电子设备中具有明显的优势。尤其适用于要求快速反应和可靠保护的应用场景。强烈推荐用于需要高度可靠性和易于维护的电子设备中。
    如果您需要更多详细信息或技术支持,请访问 Littelfuse 官方网站。

0154007.DRT参数

参数
熔断电流 7A
额定电压-AC 72V
额定电压-DC 60V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 123.83A²S
额定电流 7A
长*宽*高 9.73mm*5.03mm*3.81mm
通用封装 SMD
安装方式 底座安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0154007.DRT厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0154007.DRT数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0154007.DRT 0154007.DRT数据手册

0154007.DRT封装设计

查看详情并下载
Symbol
Footprint
3D Model
