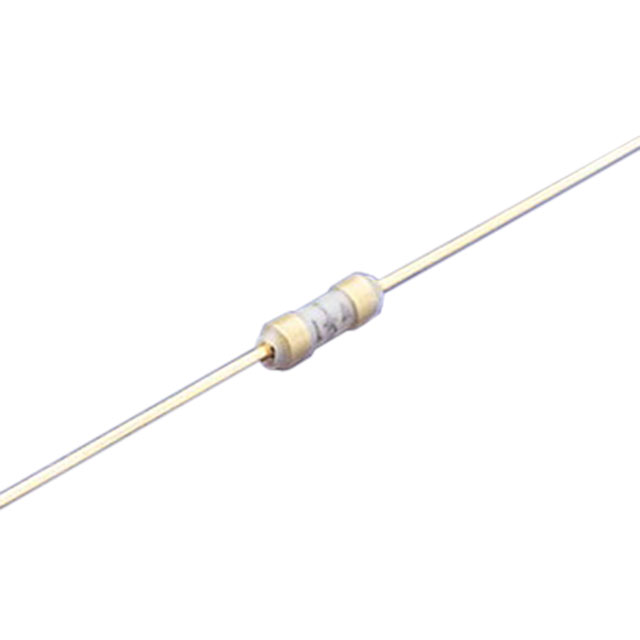

0275020.MXL

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 32V 115A²S 100A,300A 快速熔断 Board Mount (Cartridge Style Excluded) 20A 插件 通孔安装 7.87mm(长度)
供应商型号: 576-0275020.MXL
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 0275020.MXL

0275020.MXL概述

    # PICO® 275 系列:超快响应熔断器

    产品简介


    PICO® 275 系列是 Littelfuse 生产的一种非常快速反应的熔断器,采用轴向引脚和筒形封装设计。这款非常快速反应的熔断器具备出色的性能和紧凑的体积,适用于多种严苛的应用场景。它的主要特点是快速熔断,小尺寸和高电流等级(20A-30A),能够满足各种空间受限的设计需求。
    应用领域
    PICO® 275 系列广泛应用于以下领域:
    - 电源
    - PC 服务器
    - 网络设备
    - 存储系统

    技术参数


    以下是 PICO® 275 系列的主要技术规格和性能参数:
    | 额定电流 (A) | 最大电压等级 (V) | 中断容量 (A)@最大电压等级 (V) | 铭牌冷态电阻 (Ω) | 标称熔化 I²t (A²s) | 认证机构批准 |
    |
    | 20.0 | 300@32VDC, 100@32VAC | 0.0033 | 203 | - | E10480 |
    | 25.0 | 300@32VDC, 100@32VAC | 0.0024 | 288 | - | E10480 |
    | 30.0 | 300@32VDC, 100@32VAC | 0.0020 | 355 | - | E10480 |
    工作特性
    - 快速熔断: 能够在极短时间内切断过载电流。
    - RoHS 合规: 满足环保要求。
    - 宽温范围: 可在 -60°C 至 +125°C 的温度范围内工作。
    - 低温度重新额定: 在低温条件下重新调整额定值。
    时间电流曲线
    ![时间电流曲线](https://via.placeholder.com/150)

    产品特点和优势


    PICO® 275 系列熔断器的独特之处在于其非常快速的响应时间和高电流等级。此外,其紧凑的小尺寸使其在有限空间内仍能提供可靠的保护。其他优势包括:
    - 非常快速响应: 能在极短时间内响应并切断故障电流,防止过热损坏。
    - 高电流等级: 在紧凑尺寸下提供 20A-30A 的高电流等级。
    - 环境适应性: 宽温度范围和良好的抗振动和冲击能力,使其适合各种恶劣环境。
    - RoHS 合规: 满足严格的环保标准。

    应用案例和使用建议


    应用案例
    PICO® 275 系列广泛应用于需要高可靠性且对空间有限制的应用场合。例如,在电源、服务器、网络设备和存储系统等领域中,这种熔断器能够为关键电路提供可靠的过流保护。
    使用建议
    1. 严格遵守焊接参数: 为了确保良好的焊接效果,建议遵循熔断器的焊接参数。特别是避免使用红外回流焊或强制对流回流焊工艺。
    2. 正确选择温度: 确保预热温度在 100°C 至 150°C 之间,熔锡温度不超过 260°C。
    3. 合理布置电路: 在设计电路时,考虑放置熔断器的位置,以便更好地利用其快速响应特性。

    兼容性和支持


    PICO® 275 系列熔断器支持多种安装方式,包括轴向引脚和筒形封装。此外,厂商还提供了详细的文档和技术支持,以帮助用户正确安装和维护该产品。具体支持信息请参阅官方手册和官网。

    常见问题与解决方案


    常见问题与解决方法
    1. 焊接过程中出现异常:
    - 解决方法:确保遵循正确的焊接参数,并使用适当的预热和冷却过程。

    2. 长时间使用后失效:
    - 解决方法:检查环境条件是否超出熔断器的工作范围,并根据需要进行重新额定。

    3. 无法达到预期的电流等级:
    - 解决方法:检查电路负载是否超过了熔断器的额定电流,并重新确认额定值。

    总结和推荐


    综上所述,PICO® 275 系列是非常快速响应且紧凑的熔断器,适用于高电流密度的应用场合。其卓越的快速响应能力、高电流等级、环保合规性和广泛的温度适应性,使得它在市场上具有很强的竞争力。推荐用于对响应时间和可靠性有较高要求的应用场景。

0275020.MXL参数

参数
额定电流 20A
熔断电流 100A,300A
额定电压-AC 32V
额定电压-DC 32V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 115A²S
长*宽*高 7.87mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0275020.MXL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0275020.MXL数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0275020.MXL 0275020.MXL数据手册

0275020.MXL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.6245
5+ $ 6.05
10+ $ 5.588
50+ $ 4.5468
100+ $ 4.2012
250+ $ 3.7692
500+ $ 3.3705
1000+ $ 3.255
库存: 1116
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 7.62
