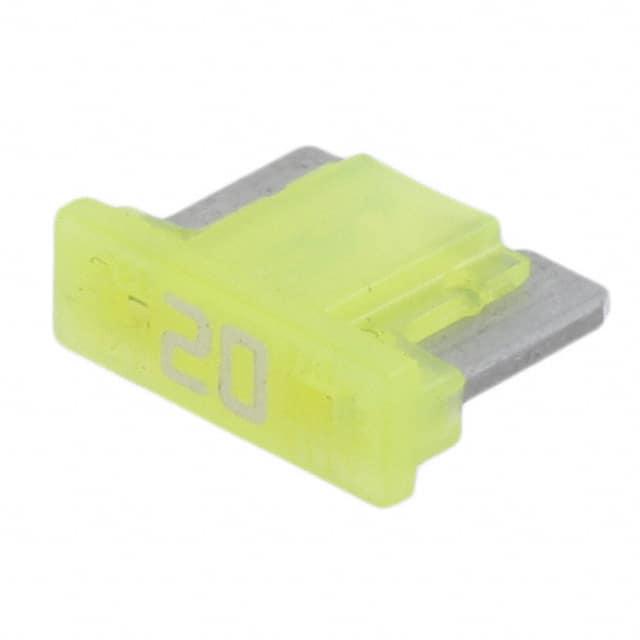

0891020.U

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 58V 420A²S 快速熔断 Automotive 20A MINI 底座安装 10.9mm*3.8mm*8.4mm
供应商型号: 576-0891020.U
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 0891020.U

0891020.U概述

    Low Profile MINI® Blade Fuses 技术手册解析

    产品简介


    Low Profile MINI® Blade Fuses 是一种广泛应用于汽车、电子设备和其他需要紧凑设计场合的小型熔断器。与标准 MINI® 熔断器相比,它们拥有相似的性能特性,但体积更小,高度更低,从而节省了空间和重量。特别适用于需要紧凑设计和高效保护的应用场景。

    技术参数


    - 额定电压: 58 VDC
    - 分断能力: 1000A @ 58 VDC
    - 组件级温度范围: -40°C 到 +125°C
    - 系统级温度范围: -40°C 到 +105°C(典型系统级温度要求为105°C)
    - 终端材料: 银镀锌
    - 外壳材料: PA66
    - 认证: 符合 ISO 8820-9 标准
    - 尺寸: 10.9mm(长)

    产品特点和优势


    1. 紧凑设计: 低高度设计允许更多的空间利用和重量节省。
    2. 电气性能优越: 具有良好的分断能力和快速响应时间。
    3. 终端接合方式: 配备调谐叉终端,无需额外安装女性盒终端,节省材料和成本。
    4. 高温适应性: 组件级和系统级温度范围广泛,适合极端环境应用。
    5. 快速熔断特性: 提供多种电流等级,可快速响应过载和短路情况。

    应用案例和使用建议


    这些熔断器非常适合应用于需要紧凑设计和高效保护的汽车电气系统中。例如,在车内电路保护方面,它们可以有效地防止过载和短路造成的损坏。建议在使用时注意以下几点:
    1. 确保符合规范: 使用前请仔细阅读技术手册,确保满足所有规范要求。
    2. 正确安装: 确保熔断器正确连接到电路中,避免因接线错误导致的安全隐患。
    3. 监测温度: 在高负载或高温环境下使用时,注意监测温度,以避免过热导致的失效。

    兼容性和支持


    - 兼容性: Low Profile MINI® Blade Fuses 可与标准 MINI® 插座配合使用。
    - 技术支持: Littelfuse 提供全面的技术支持和售后服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问题: 熔断器熔断频繁。
    - 解决办法: 检查负载是否超出额定值,必要时调整电路设计。
    2. 问题: 温度过高导致失效。
    - 解决办法: 监测电路温度,确保不超过额定温度范围。如果需要更高的耐温性,可选择银镀层产品。
    3. 问题: 融断时间不稳定。
    - 解决办法: 确保负载稳定,避免突发的大电流冲击。

    总结和推荐


    总体而言,Low Profile MINI® Blade Fuses 在紧凑设计、电气性能和耐用性方面表现出色,尤其适用于需要高效电路保护的汽车和其他电子设备。它们的独特设计和广泛的应用范围使其在市场上具有较强的竞争力。强烈推荐给那些寻求高性能、可靠性和灵活性的用户。

0891020.U参数

参数
额定电压-DC 58V
熔断特性 快速熔断
保险丝类型 Automotive
熔断 I²t 420A²S
额定电流 20A
熔断电流 -
额定电压-AC -
长*宽*高 10.9mm*3.8mm*8.4mm
通用封装 MINI
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0891020.U厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0891020.U数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0891020.U 0891020.U数据手册
