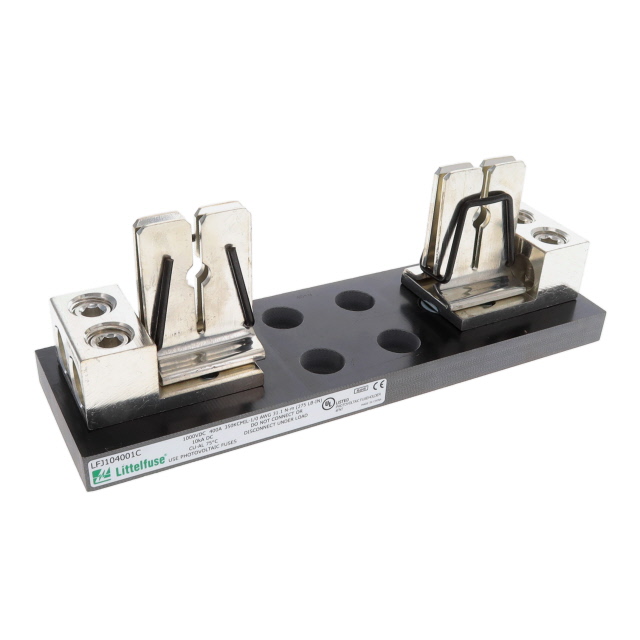

LFJ104001C

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 400A 底座安装 155.7mm(长度)*72.4mm(高度)
供应商型号: ZT-LFJ104001C
供应商: 海外现货
标准整包数: 1
LITTELFUSE 断路器 LFJ104001C

LFJ104001C概述

    Littelfuse LFJ1000系列太阳能保险丝块技术手册解析

    产品简介


    LFJ1000系列太阳能保险丝块专为Littelfuse SPFJ系列1000V太阳能保险丝设计。这一系列的保险丝块不仅符合UL电气标准,还提供了多种电流规格(200A、400A和450A),以及不同类型的保险丝安装和终端配置:夹线到盒、螺栓对螺栓和夹线到螺栓。

    技术参数


    LFJ1000系列的技术参数如下:
    - 额定电压:1000V直流
    - 额定电流:200A、400A、450A
    - 材料:
    - 基座:热塑性塑料
    - 保险丝夹:镀锡铜合金
    - 盒形端子:铝
    - 保险丝螺栓:镀锌钢
    - 连接螺栓:镀锌钢
    - 阻燃等级:UL94 V-0
    - 温度等级:130°C
    - 认证:UL 4248-18 列名
    - 推荐保险丝:SPFJ太阳能系列
    - 环境:符合RoHS标准

    产品特点和优势


    LFJ1000系列的显著特点包括:
    - 狭窄宽度:提高空间利用率
    - 电流范围广泛:可以匹配所有SPFJ保险丝选项
    - 盒形端子:可容纳多种电缆尺寸
    - 方便的螺栓安装选项
    - 适用于铜或铝端子:提供灵活的设计选择
    这些特点使得LFJ1000系列保险丝块在光伏系统和其他高电流应用中具有很高的实用性和竞争力。

    应用案例和使用建议


    LFJ1000系列太阳能保险丝块广泛应用于光伏发电系统中,用于保护电路免受过载和短路的影响。在使用时,需要注意以下几点:
    - 确保正确选择电流规格的保险丝以满足应用需求
    - 在安装过程中遵循制造商推荐的扭矩值,以确保连接可靠
    - 定期检查和维护,避免因长时间使用导致的老化和损坏

    兼容性和支持


    LFJ1000系列太阳能保险丝块适用于铜或铝端子,且兼容多种电缆尺寸。Littelfuse公司提供了详尽的技术文档和支持服务,包括在线资源、CAD图纸下载、技术信息等,确保用户能够便捷地获取所需的信息。

    常见问题与解决方案


    在使用LFJ1000系列保险丝块时,可能会遇到以下几个常见问题及其解决方案:
    - 问题1:保险丝无法正常断开
    - 解决方案:检查连接点是否有足够的扭矩,确保接触良好;如果保险丝已老化,需要更换新的保险丝。

    - 问题2:保险丝块过热
    - 解决方案:确认负载电流未超过保险丝的额定值;检查散热条件是否良好。

    总结和推荐


    LFJ1000系列太阳能保险丝块凭借其宽泛的电流范围、出色的可靠性及灵活性,在光伏发电系统中表现出色。其独特的狭窄宽度和多种安装方式使其在空间受限的应用环境中具有明显的优势。对于正在寻找高性能太阳能保险丝块的工程师和技术人员来说,LFJ1000系列是一个值得信赖的选择。强烈推荐在光伏系统中采用此系列产品,以获得最佳的保护效果。

LFJ104001C参数

参数
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 400A
极数 1
额定电压-AC -
额定电压-DC -
长*宽*高 155.7mm(长度)*72.4mm(高度)
安装方式 底座安装
包装方式 盒装

LFJ104001C厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LFJ104001C数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE LFJ104001C LFJ104001C数据手册

LFJ104001C封装设计

查看详情并下载
Symbol
Footprint
3D Model
