P2000SALRP

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 45A SMB(DO-214AA) 贴片安装
供应商型号: P2000SALRPCT-ND
供应商: Digi-Key
标准整包数: 1

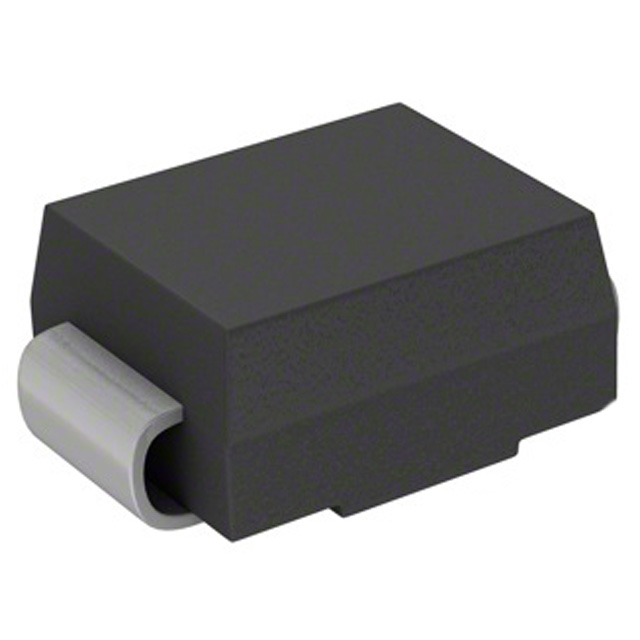

LITTELFUSE TVS二极管/ESD抑制器 P2000SALRP

P2000SALRP概述

    SIDACtor ® Protection Thyristors 技术手册

    1. 产品简介


    SIDACtor ® Protection Thyristors 是一款专为保护LCAS(线路电路接入开关)设备免受过电压瞬变影响而设计的电子元器件。这些组件采用不对称结构,提供了一种专门的过电压保护解决方案,使得设备能够符合全球各种监管标准。SIDACtor 组件以其卓越的性能和可靠性,在电信、网络基础设施以及其他需要高可靠性和耐用性的应用领域中得到广泛应用。

    2. 技术参数


    SIDACtor 组件的技术规格如下表所示:
    | 型号 | 标记 | VDRM(最小/最大,V) | VS(最大,V) | IS(最大,mA) | IT(最小/最大,A) | VT(最小,V) | 容量(pF 最小/最大) |

    | P1200SALRP | P12A | 100/130 | 15 | 800 | 2.2 | 4 | 15/40 |
    | P2000SALRP | P20A | 180/220 | 15 | 800 | 2.2 | 4 | 15/35 |
    | P2500SALRP | P25A | 230/290 | 15 | 800 | 2.2 | 4 | 15/35 |
    | P1200SBLRP | P12B | 100/130 | 20 | 800 | 2.2 | 4 | 20/50 |
    | P2000SBLRP | P20B | 180/220 | 20 | 800 | 2.2 | 4 | 20/50 |
    | P2500SBLRP | P25B | 230/290 | 20 | 800 | 2.2 | 4 | 20/50 |
    | P1200SCLRP | P12C | 100/130 | 20 | 800 | 2.2 | 4 | 20/35 |
    | P2000SCLRP | P20C | 180/220 | 25 | 800 | 2.2 | 4 | 25/35 |
    | P2500SCLRP | P25C | 230/290 | 30 | 800 | 2.2 | 4 | 30/70 |

    3. 产品特点和优势


    SIDACtor 组件的独特功能和优势包括:
    - 低电压峰值:有效降低电压峰值,提升系统稳定性和可靠性。
    - 低导通电压:减少导通过程中的能量损耗,提高能效。
    - 多事件耐久性:即使在多次过载事件后也不会影响其浪涌能力。
    - 短路故障保护:当被浪涌电流超过额定值时,会自动切换到短路状态,确保系统的安全。
    - 专用LCAS阈值:专门为LCAS设备设定的端口阈值。
    - 环保认证:符合RoHS标准,无铅、无卤素。

    4. 应用案例和使用建议


    SIDACtor 组件广泛应用于电信网络和数据中心,以保护设备免受过电压的影响。例如,在LCAS设备中,SIDACtor 组件可以防止由外部电涌引起的过电压,从而避免损坏敏感的电子元件。建议在实际应用中根据具体的工作条件选择合适的型号,并注意正确的安装和维护,以确保最佳性能。

    5. 兼容性和支持


    SIDACtor 组件与其他标准电子设备具有良好的兼容性,可用于多种封装形式。制造商提供全面的技术支持和售后服务,包括详细的安装指南和故障排除手册。

    6. 常见问题与解决方案


    常见的问题及其解决方案包括:
    - 问题:设备在浪涌电流冲击下无法正常工作。
    解决方案:检查所选型号是否符合实际工作环境的需求,并确保正确连接和安装。
    - 问题:组件在高温环境下性能下降。
    解决方案:确保设备处于指定的工作温度范围内,并采取适当的散热措施。

    7. 总结和推荐


    总体而言,SIDACtor 组件是一款高性能的保护型晶闸管,其低电压峰值、低导通电压和优良的多事件耐久性使其成为保护敏感电子设备的理想选择。其独特的设计和广泛的适用范围使其在市场上具备强大的竞争力。我们强烈推荐在需要高效过电压保护的应用中使用SIDACtor 组件。

P2000SALRP参数

参数
箝位电压 -
击穿电压 -
峰值脉冲电流 45A
峰值脉冲功率 -
极性 -
工作电压 -
4.57mm(Max)
DO-214AA,SMB
2.11mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P2000SALRP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P2000SALRP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P2000SALRP P2000SALRP数据手册

P2000SALRP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.679 ¥ 14.1876
10+ $ 1.0275 ¥ 8.5991
500+ $ 0.5833 ¥ 4.8816
1000+ $ 0.5384 ¥ 4.5056
库存: 3065
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.18
