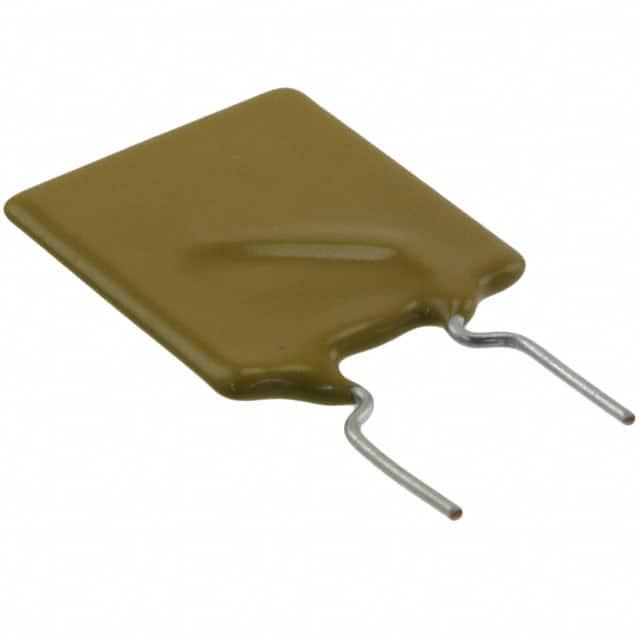

30R700UF

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 17.5s 14A 5mΩ 30V 30mΩ 40A 7A 通孔安装 19.1mm*3mm*28.6mm
供应商型号: ZT-30R700UF
供应商: 海外现货
标准整包数: 1
LITTELFUSE PTC可复位保险丝 30R700UF

30R700UF概述

    POLY-FUSE® Resettable PPTCs Radial Leaded > 30R Series

    1. 产品简介


    POLY-FUSE® 30R系列径向引线型重置断路器是一种专门设计用于低压(≤30V)应用的过电流保护装置。这类产品特别适用于空间不是主要考虑因素且需要可复位保护的应用场景。其广泛应用于USB集线器、端口及外设,计算机及其外设,电机保护,通用电子设备以及汽车应用等领域。

    2. 技术参数


    - 额定电压:30Vdc
    - 最大工作电流:40A
    - 最大功耗(在20°C静止空气中):0.6W - 40W(根据具体型号不同)
    - 最大时间至跳闸电流:4.5秒 - 40秒(根据具体型号不同)
    - 最小初始电阻(未焊接状态):0.01Ω - 0.07Ω
    - 最大跳闸后电阻(20°C):0.02Ω - 0.22Ω
    - 环境温度:-40°C到+85°C

    3. 产品特点和优势


    - 快速跳闸:提供快速响应的过电流保护。
    - 环保材料:采用阻燃环氧聚合物绝缘材料,符合UL 94V-0标准。
    - RoHS合规:无铅且无卤素,确保对环境友好。
    - 高温稳定性:最大表面温度在跳闸状态下可达125°C。
    - 长期可靠性:经过1000小时的高温和湿度老化测试,保持稳定性能。

    4. 应用案例和使用建议


    - USB设备保护:可用于USB集线器和外设的过电流保护。
    - 计算机保护:为计算机及其外设提供额外的过电流保护。
    - 电机保护:适用于各种电机的过电流保护。
    - 汽车应用:可用于汽车电子系统的保护。
    - 通用电子设备:广泛应用于各种消费电子产品和工业设备中。
    使用建议:
    - 确保安装时留有足够的空间,以防止热膨胀带来的机械应力。
    - 避免接触硅基油、溶剂、电解质、酸等可能影响性能的物质。
    - 考虑到电路中电感的存在,可能会导致超过额定电压的情况发生,需要在设计时予以考虑。

    5. 兼容性和支持


    - 兼容性:适合与各种低电压应用设备配套使用。
    - 技术支持:Littelfuse公司提供详尽的技术文档和样品支持,确保客户能够顺利集成和应用该产品。

    6. 常见问题与解决方案


    - 问题1:设备长时间工作时出现故障。
    - 解决办法:检查是否存在过电流或过温情况,并确保设备周围环境符合使用要求。

    - 问题2:设备无法正常复位。
    - 解决办法:确认设备是否已经经历了多次跳闸,如果超过规定次数,可能需要更换新设备。

    - 问题3:设备在高温环境下工作不稳定。
    - 解决办法:考虑使用更大规格的POLY-FUSE产品,或者改善散热条件。

    7. 总结和推荐


    总体而言,POLY-FUSE® 30R系列径向引线型重置断路器是一款可靠且高效的过电流保护装置,具有出色的温度稳定性、环保特性和广泛应用范围。对于需要在低压环境中提供快速过电流保护的场合,这款产品是一个理想的选择。强烈推荐将其作为低电压系统中的保护元件使用。

30R700UF参数

参数
冷电阻 -
最大额定电流 40A
最小初始态电阻值 5mΩ
最大跳断后电阻值 30mΩ
跳闸时间 17.5s
最大电压 30V
保持电流 7A
跳闸电流 14A
长*宽*高 19.1mm*3mm*28.6mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

30R700UF厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

30R700UF数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 30R700UF 30R700UF数据手册

30R700UF封装设计

查看详情并下载
Symbol
Footprint
3D Model
